展平面的步骤

展平一个或多个连续面。

使用此命令可以展平无法使用“展开”命令或钣金展开模式命令展开的面。例如，织物或标记对象。“展平”不使用折弯计算来展平选定的面。

展平零件面

  1. 在功能区的零件文件 “三维模型”选项卡 “创建”面板 “展平”。

  2. 单击“高级设置”菜单，并启用“创建专用视图表达”来创建仅显示展平面的视图。视图表达有助于隔离零件文件中的曲面，或者为工程图中的曲面制作文档。

  3. 如果需要，可以指定一个预设。

    注意：若要指定“展平”行为的首选项，请单击齿轮图标。

  4. 面：在图形窗口中，选择一个或多个连续面。

    • 自动链选面：支持链选面以通过一次拾取选择多个面。

    • “对齐”...在选择要展平的面时，“展平”将使用离您的选择的最近顶点。在基准平面对齐中，指定的顶点位于 (0, 0, 0) 中心点。清除顶点选择可选择其他顶点。

    • 对齐：

      • 与模型对齐：将展平的曲面放置在与模型相同的方向。

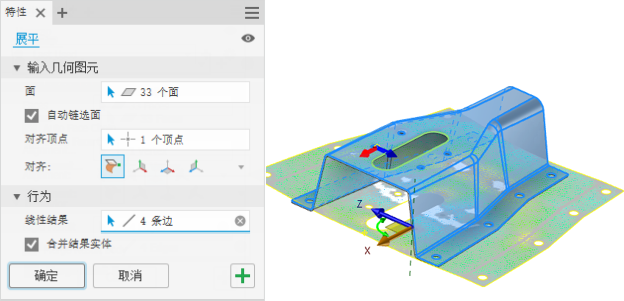

      注意：使用基准平面定向曲面时，可以在显示中使用操纵器来重新定位输出曲面，且顶点会显示方向指示器。
      • 对齐到 XY 平面：将展平的曲面放置在原点处并与 XY 平面放在同一方向。
      • 对齐到 XZ 平面：将展平的曲面放置在原点处并与 XZ 平面放在同一方向。
      • 对齐到 YZ 平面：将展平的曲面放置在原点处并与 YZ 平面放在同一方向。

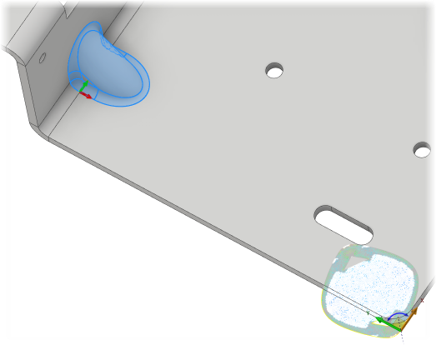

在下图中，“自动链选面”已禁用，且在钣金零件中选择了加强角板。为获得最佳结果，请使用某些变形展平节点，然后抑制节点板并创建零变形的零件展开模式。

  1. 还可以选择执行以下操作之一：

    • 线性结果：启用该项可选择要保持线性的一个或多个连续边。
    • 刚性结果：启用该项可选择要保持刚性的一个或多个边。例如，选择共面孔以在展平时保持间距。

  2. 合并结果实体：启用该项可创建作为单个曲面的输出。禁用该项可创建具有多个面的单个曲面。

注意：曲面预览将显示曲面网格和热量贴图。热量贴图将变形和张力较低的区域显示为蓝色，将变形和张力较高的区域显示为红色。创建后，编辑展平特征以查看热量贴图。
  1. 若要展平选择并开始新的展平，请单击加号 。
  2. 单击“确定”以创建展平并结束命令。

若要编辑展平特征，请执行以下操作：

  1. 在浏览器中找到该特征。
  2. 单击鼠标右键，然后选择“编辑特征”。
  3. 使用特性面板中的选择进行所需的修改。
  4. 单击“确定”接受修改。

在工程图中呈现展平曲面的细节

提示：在零件文件中，启用“创建专用视图表达”选项。在工程图中使用该视图表达可显示展平曲面的细节。
  1. 在工程图中，启动“基础视图”命令。
  2. 在“工程视图”对话框中，指定显示展平曲面的视图表达。
注意：在创建视图之前，请根据需要使用 ViewCube 来更改曲面的法线视图。如果创建呈现曲面边的视图，它将显示为空。
  1. 单击“确定”创建视图。
  2. 根据需要添加标注。
