创建明细表的步骤

在工程图中生成有组织的明细栏。

新特性：2022

明细栏使用在与激活的制图标准关联的明细栏样式中设置的默认格式。

如果通过选择某个 iAssembly 成员的视图来创建明细栏，则默认采用视图中该成员的格式。如果已在样式中指定，则成员的 QTY 列会显示在明细栏中。如果通过浏览某个 iAssembly 来创建明细栏，则明细栏默认采用激活成员的格式。

提示：用户可以复制明细栏并将其粘贴到其他图纸或其他工程图中。还可以拖动明细栏。

在功能区上，单击“标注”选项卡 “表格”面板 “明细栏”。
在“明细栏”对话框中，选择明细栏的来源：
- 若要创建工程视图的明细栏，请在图形窗口中选择工程视图。
- 若要从源文件创建明细栏，请在“明细栏”对话框中单击“浏览”并打开此文件。
选择适当的 BOM 表视图来创建明细栏和引出序号：
注意：若要可用于明细栏，“结构化视图”或“仅零件视图”必须在源模型的 BOM 表中处于启用状态。
在“表拆分”框中，设置拆分方向。如果合适，可以选择“启用自动拆分”，然后设置明细栏的最大行数或明细栏要拆分的部分数。
选择“确定”关闭“明细栏”对话框。
在工程图上要放置明细栏的位置处单击。可以将明细栏捕捉到图纸或标题栏的边或角。

提示：若要移动明细栏，请单击明细栏，然后将其拖到新位置。

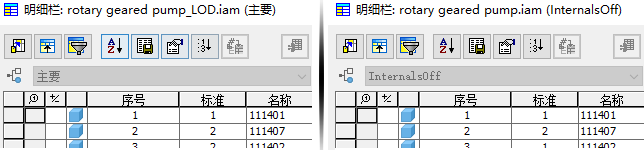

什么是 BOM 表委派？

当您启动“明细栏”命令并且选定视图的模型状态满足以下条件之一时，系统就会显示 BOM 表委派消息：

从移植的非主详细等级创建的模型状态的明细栏使用主模型状态 BOM 表。从移植的详细等级替换创建的替换的明细栏也使用主模型状态 BOM 表。替换的明细栏使用源部件的模型状态 BOM 表。

实例特性是指定给存储在父部件中的各个零部件实例的特性。与 iProperty 不同，实例特性不会影响参考的零部件文件。若要了解如何在明细栏中显示实例特性，请参见“使用实例特性的步骤”。
