编辑孔注释的步骤

根据需要修改文本、尺寸或符号。

1. 在图形窗口中，在孔注释上单击鼠标右键，然后从菜单中选择“编辑孔注释”。

2. 在“编辑孔注释”对话框中，编辑孔注释文字和其他特性：

   • 选择“使用默认值”以使用默认的孔注释格式。
   • 也可以选择“攻丝底孔”，以在编辑字段中显示“攻丝底孔”孔注释的默认格式。
   • 选择“零件单位”以使用模型单位。清除复选标记以使用由尺寸样式指定的度量单位。
   • 如果合适，请添加堆叠文本。有关详细信息，请参见堆叠工程图中的文本的步骤。请键入正确的堆叠顺序，然后将其选中，单击鼠标右键，然后选择“堆叠”。如果启用了“自动堆叠”，则当您键入带有有效堆叠触发的分数然后又键入中性字符后，将自动堆叠该分数。
   • 若要将公差信息添加到包括在孔注释中的值或替代精度设置，请单击“精度/公差设置”。
   • 若要创建数量注释（QTYNOTE 特性）的自定义配置，请单击“编辑数量注释”。

3. 在编辑字段中编辑孔注释文字。在“值和符号”部分中，单击孔值或符号以将相应的特性添加到孔注释文本。

4. 单击“确定”以保存更改并关闭“编辑孔注释”对话框。

隐藏孔或螺纹注释中的值

可以通过尺寸样式隐藏尺寸和添加到孔注释中的任何符号、值和文本。

在图形窗口中，在孔注释上单击鼠标右键，然后从菜单中选择“隐藏数值”。

要恢复可见性，请单击鼠标右键，然后清除“隐藏数值”的复选标记。

显示或隐藏换算单位尺寸

孔注释既可以使用基本测量单位显示尺寸值，也可以使用换算测量单位显示尺寸值。编辑尺寸样式以更改设置。

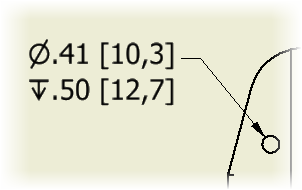

选择“将双值分组在一起”选项可以在孔注释中将两个尺寸相邻放置。

更改 DIN 孔注释的孔形和孔组

如果在模型中添加沉头孔或倒角孔特征时使用了标准紧固件尺寸，并且孔注释的标准样式为 DIN，则孔注释将包含孔形和孔组信息。用户可以改变孔形和孔组。

1. 在图形窗口中，在孔注释上单击鼠标右键，然后从菜单中选择“孔形”或“孔组”。

2. 单击以选择孔形或孔组。
