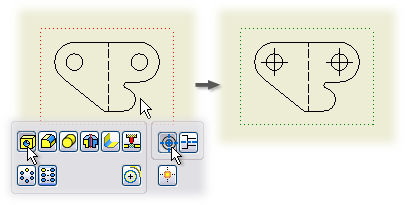

向工程视图添加自动中心线的步骤

新特性：2021

默认中心线行为在“文档选项”对话框的“工程图”选项卡中进行定义。

为单个视图配置中心线的步骤

1. 在功能区上，单击 “标注”选项卡 “符号”功能区面板 “中心线”，然后选择视图。

   注意：“自动中心线”命令仅在用于创建自动中心线的所有选择均有效时才可用。不能在光栅工程视图中创建自动中心线。

2. 在“自动中心线”对话框中，选择要添加中心线的特征。

3. 设置“法向”或“平行”投影。

4. 对带有自动中心线的标记设置特征限制：

   • 在“半径阈值”框中，输入最小半径或最大半径，将不在范围内的元素排除出去。
   • 在“圆弧角度阈值”框中，输入最小角度，将角度较小的元素排除出去。
