AnyCAD Revit 最佳实践
了解在 Inventor 中成功导入 Revit 模型的建议方式。
新特性：2021
最小化要导入的元素数
Revit 文件可能非常大。您可能不想导入整个建筑！而是应仅导入其他 Inventor 零部件依赖的 Revit 元素，可能还导入几个其他元素来提供视觉提示。“依赖”意味着您要从正在创建的新 Inventor 零部件引用该元素，例如，将元素的几何图元投影到新零部件的草图中。或者，将新零部件约束到所导入 Revit 元素的面。这些元素相对于建筑中的元素总数而言，可能非常少。
如何最小化元素数

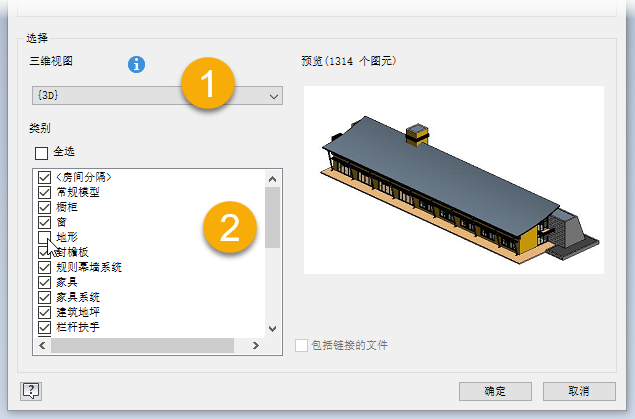

在导入过程中，通过选择适当的 Revit 三维视图，可以控制元素数。
- Revit 用户创建 Revit 三维视图以满足查看要求和需求。无法在 Inventor 中定义它们或修改它们的定义。您可以从可用视图中选择要导入的视图。仅会导入可见元素。
- 选择视图后，可使用类别选择器进一步细化导入的内容。仅选择需要作为参考的类别。“Inventor 导入”对话框显示选定视图的可见元素数，但此数字只能让您大致了解在 Inventor 中此数量是大还是小。
建议
花些时间与 Revit 用户讨论您的项目或设计，以确定完成设计所需的最小元素数。通常，这些元素都与设计建立直接的连接，可能还需要几个其他元素来查看上下文。
注意事项
在与 Revit 数据供应商进行讨论时，请记住以下几点：
- 为了获得最佳性能，Revit 文件应升级到最新的 Revit 版本
- 必须在 Revit 中提前定义 Revit 三维视图
- Inventor 仅导入可见的 Revit 元素
- 描述设计目的，Revit 用户也许能够向您提供有关方向和冲突元素的建议
- 帮助定义设计与 Revit 数据进行交互所需的数据，例如安装位置、建筑方向以及对电气、管道和 HVAC 等系统的访问
- 命名三维视图，以便您可以在列表中轻松找到它
