关于处理建筑和施工项目

了解如何导入 Revit 模型、将它们用作参照或转换它们以用于您的产品。以及如何准备要导出为 Revit RVT 或 RFA 格式的 Inventor 模型。

新特性：2021、2026

作为 AEC 行业中使用的产品的制造商，与建筑设计师进行协作至关重要。Inventor 支持在 Revit 和 Inventor 之间使用数据，使您的产品设计反映 AEC 环境，以便您可以在 Revit 模型环境中进行设计，确保您的设计反映将使用它的建筑环境。

Inventor 与 Revit 的互操作性：

• 易于使用
• 与源数据相关联
• 可以在需要时转换为原生模型
• 包括链接的文件

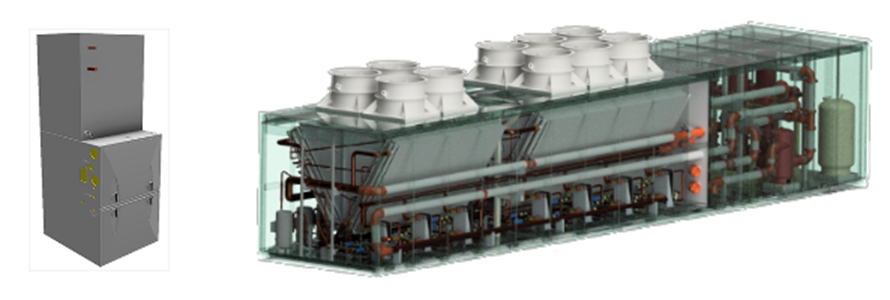

BIM 软件（如 Autodesk Revit）用户更喜欢为购买的零部件提供简化的模型。使用 Autodesk Inventor 创建非常详细模型的零部件制造商可以创建简化的产品表达，以便与 Revit 或其他建筑软件进行协作。

在正常工作流中，AEC 数据可能会通过 Autodesk Construction Cloud 项目、内部共享驱动器或以电子方式提供给您。Inventor 的 BIM 内容环境旨在加快创建增强模型以在 Revit 中使用。

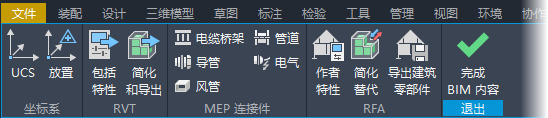

在功能区中，单击“环境”“BIM 内容”以进入环境。

您可以将光标暂停在每个图标上以了解有关该命令的详细信息。在显示扩展的工具提示时，按 F1 键可访问该命令的学习内容。

在 Inventor 部件中

1. 创建一个足够详细、可配置的 Inventor 产品模型。

2. 在功能区中，依次单击“环境”和“BIM 内容”以进入环境。

3. 使用“坐标系”面板中的工具调整模型方向，以便在 Revit 中使用。

   • “UCS”用于创建特定于设计的用户坐标系。
   • “放置”用于定义在 Revit 中使用的模型方向和插入点。

4. 对于 RVT 输出，请使用 RVT 面板中的工具。

   • 使用“包括特性”可有选择地共享 Inventor 特性并在 Revit 中添加 BIM 元数据。选择要包含在 RVT 文件中的特性。

     • 导出时，所有零部件都具有 iProperty Revit 类别（“iProperty 项目”选项卡），其默认设置为 <无>。在“包括特性”中，您可以选择一个默认 (Revit) 类别以应用于将 iProperty Revit 类别设置为 <无> 的所有零部件。

   • 使用“简化和导出”输出为 RVT 格式。

5. 对于 RFA 输出，请使用 MEP 连接件和 RFA 面板工具来准备模型。

   • 使用 MEP 连接件将所需的 BIM 连接件添加到模型。

     有关详细信息，请参见：

     • 电缆桥架接头
     • 导管接头
     • 管道接头
     • 电气接头
     • 管接头

   • 使用“编写特性”可以：

     • 为您的产品添加 BIM 元数据。Inventor 提供了对下列内容的访问：

       • 可搜索的 Revit 类别列表，以便您可以用 Revit 术语指定您的产品。

       • 您可能想要导出的模型特性。

         • 建议：创建一个名为“RevitFamilyTypeName”的 iProperty。此值将用作 Revit 中的族类型名称。此特性的值可以是静态字符串，也可以使用 iLogic 规则通过编程方式进行指定，使其对于提供的参数值唯一。

       • 指定模型的方向和插入点。

       • 如果需要更多编辑，请单击“确定”或“应用”。

   • 使用“简化替换”命令创建一个替换模型，使其仅包含要在导出的 BIM 模型中可见的内容。

     您应排除以下零部件：

     • 用户（即 Revit 用户、建筑师等）不可见的零部件
     • 表示知识产权的零部件
     • 对视觉呈现没有起到显著作用的零部件，例如紧固件等小零件以及在指示尺寸/功能等方面不需要的其他零件
     • （可选）可以通过删除特征和内部中空体简化其余零部件。

   • 使用“导出建筑零部件”创建 RFA 文件。您还可以为该零部件创建 .IFC 和 .ADSK 文件。
