配置和表达

使用配置可维护一组通用设计或一系列设计。使用表达可控制设计的视图和位置方面。

配置

使用 iPart 和 iAssembly 可管理产品配置。使用模型状态可管理制造阶段和部件级特征或一组设计。

编辑范围

以下设置决定了模型状态、iPart 和 iAssembly 如何对编辑做出反应。启用“编辑工厂范围”后,所有成员都会响应编辑。启用“编辑成员范围”后,只有激活的成员才会响应编辑。更改范围设置的步骤:

注意:删除是一项全局操作,会忽略“编辑成员范围”设置。若要使特征或零部件不参与激活的成员,请启用“编辑成员范围”并编辑表。

从参与中删除成员的步骤:

您也可以在浏览器中更改范围设置。单击“切换编辑范围”以在“编辑成员范围”和“编辑工厂范围”之间切换。

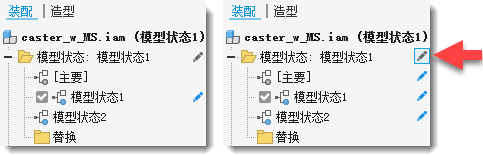

“编辑成员范围”会将编辑应用于激活的成员。“编辑工厂范围”会将编辑应用于所有成员。在下图中,“编辑成员范围”在左侧处于启用状态,“编辑工厂范围”在右侧处于启用状态。

表达

使用表达可维护文档的一组已保存状态和属性。

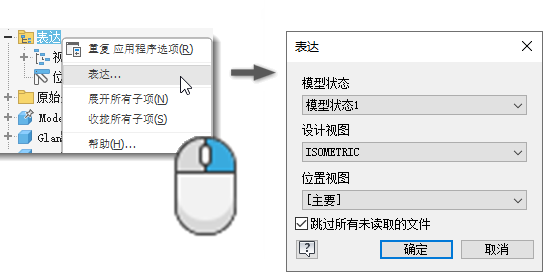

提示:在浏览器中的“表达”文件夹上单击鼠标右键以设置所需的表达。

如何知道使用哪一个?

以下图表包含配置和表达的使用说明和影响区域。使用此信息可确定要使用的适当类型和组合。

工具 视图 位置 模型状态 iPart:iAssembly
目的可见性状态、颜色替代、照相机位置、剖视图、草图、尺寸、标注和定位特征可见性以不同物理位置或状态显示部件在单个文件中创建由表驱动的零件和部件。主模型可生成由表驱动的零件和部件。每个成员都存储在可管理和发布的单独文件中。
单独文件
用于管理可见性和其他视图属性约束值、固定状态、位置偏移值特征和零部件抑制、部件简化(替换)零部件排除、零件特征抑制(和其他配置特性)
对图形窗口的影响多个修改部件零部件的位置模型显示更改以反映激活的成员模型显示更改以反映激活的表行
对部件 BOM 表和工程图管理器明细栏的影响是(可以对明细栏进行过滤以仅显示设计视图成员)

抑制的零部件不参与 BOM 表或明细栏

排除的零部件不参与 BOM 表或明细栏

工程图管理器命令访问基础视图,编辑视图基础视图,编辑视图(仅用于基础视图)基础视图,编辑视图(视图可以显示任何已定义的配置)基础视图,编辑视图(视图可以显示任何已定义的配置)
工程图管理器中的用法创建自定义或专业视图,而不重新组织部件。加速视图生成,过滤明细栏以仅显示设计视图成员在不同位置显示部件记录制造阶段、部件特征或一组设计记录产品族和变体
注意:*由于隐藏线没有计算为不可见零部件,因此视图表达可以降低图形内存消耗,并提高视图创建速度。它们也可以影响系统内存。如果使用视图表达来加载部件,则并非不可见文件的所有部分都加载到内存中。但是,如果打开所有零部件,则所有管段都被加载到内存中。加载后,关闭可见性不会从内存中卸载文件的任何部分。
