使用修订云线的步骤

新特性：2024、2025

修订云线可标识工程图中已更改、可能需要特别注意或正在更改的区域。反向的修订云线通常用于表明更改正在进行中。

添加修订云线

在“标注”功能区 “修订”面板上，单击“修订云线”。
在图纸中，执行以下操作之一：
- 在图纸空间中单击，而不是在视图上单击。云线与图纸相关联，可以复制并粘贴到其他位置。
- 单击要与修订云线关联的视图。
单击点位置以定义云线边界。当您添加点时，系统会显示预览。

注意：在创建修订云线期间，推断和约束处于打开状态。与其他草图一样，按住 Ctrl 键可暂停推断。
若要完成云线创建，请单击鼠标右键，然后选择“创建”，或双击最后一个点。修订云线将显示在画布中，并作为一个浏览器节点。在浏览器中，嵌套在修订云线节点下的草图节点包含修订云线的多边形定义。

编辑修订云线的方法

有两种方法可以访问以下工具：修订云线浏览器节点关联菜单和对象（在画布中）浏览器节点。编辑命令如下：

复制。仅当修订云线与视图不关联时可用。与视图关联时，修订云线将随视图一起复制和粘贴。
删除：从画布和浏览器中完全移除修订云线。
添加顶点。单击多边形上要添加顶点的位置，然后单击并拖动顶点以细化位置。
删除顶点。单击要移除的顶点。
反转。反转云线圆弧。通常用于描述不完整的更改。
编辑草图。将您置于带有修订云线多边形定义和云线预览的草图环境中。根据需要，执行常规草图操作。

注意：您还可以在修订云线草图节点上使用“编辑”。

使用“修订云线”对话框编辑修订云线

在修订云线浏览器节点上单击鼠标右键，然后单击“编辑...”。
在“修订云线”对话框中，根据需要调整值和设置：
- 设置圆弧半径的最小值和最大值。
- 将圆弧方向设置为内部或外部。
- 选中“另存为默认值”框，以将这些设置用作默认值。
- 选中“创建时编辑”框，以在修订云线创建后立即对其进行编辑。

在画布中以交互方式：

移动云线。将光标悬停在云线圆弧上，以便显示移动光标，单击并拖动以重新定位修订云线。

注意：由于在创建云线时应用了约束，因此移动可能会受到限制。当云线不受约束时，可以将其移至图纸上或图纸外的任意位置。
移动顶点。单击并拖动任意顶点以更改其位置。约束可能会限制自由度。若要移除约束，请编辑草图并删除约束。可以将顶点移至图纸上或图纸外的任意位置。
合并顶点。单击一个顶点并将其拖动到另一个顶点（目标）上，然后将其放下。顶点将在目标顶点处合并。

注意：此功能在草图中不可用。
双击以编辑草图。

修订云线通知

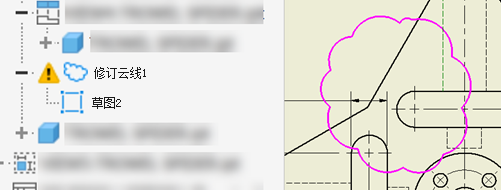

与其他工程图标注一样，如果修订云线未闭合或定义不当，它将在画布中变为洋红色，并且浏览器节点将显示一个警告三角形。这表示您需要采取措施来解决草图内容的问题。您可以：
