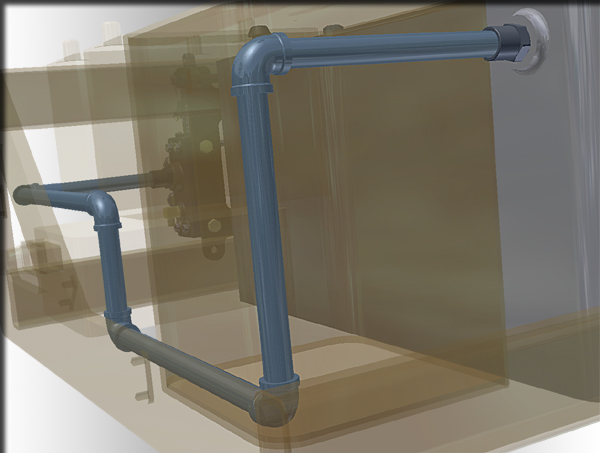

硬管管线有两种类型:带配件的硬管类型和弯管类型。硬管管线在填充后可以包含管段、管接头、标准 45 度弯头和 90 度弯头、自动排水线的自定义弯头(角度在 45 度到 90 度之间)、法兰、垫圈、对接焊缝间隙以及自定义弯头。折弯管线包含管段、管件弯头和联接器。
刚性管线可以是一系列自动管线区域和草图管段。在几何约束不重要或动态更新优先处创建自动管线区域。创建草图管段以用严格的方式将管线约束到现有几何图元或尺寸。可以根据需要将自动管线区域转换到草图管段。
在填充管线之前或之后,可以使用 AutoDrop 将库配件和导管零件放置到管线上,或从项目工作空间中放置配件。放置的配件有助于对管线进行分支或满足适当的设计需要。
在定义硬管管段或自动布线区域时,管线草图中相应的布线点和管段上可能显示不同的颜色。默认情况下,它们为:
可以将管线定义为与所需结果尽可能接近,以后再进行调整;也可以在工作时使用精确的距离、角度和约束来创建管线。
最好在开始设计之前计划好自动管线区域和草图管段。为加快创建速度并打算动态更新,只要有可能,就应当让系统自动创建管线点。在与参考几何图元或严格的尺寸相互关联对于管线来说比较重要的位置手动定义管线点。
在带配件的硬管类型的管线中,将在所有布线点中自动添加默认配件。系统将根据基础三维布管样式确定要使用的配件。例如,如果同时设置了 90 度和 45 度的配件类型,则系统可能会组合使用 45 度和 90 度弯头以适应管线。
在编辑模式下,可以通过清除关联菜单中的“配件”复选框来关闭与模型几何图元关联的联接器。清除“配件”复选框后,将不再显示配件,而管线点仍与部件中的对象关联。

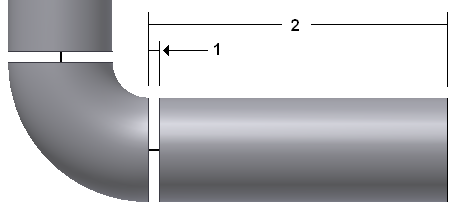

如果选择了对焊样式并且设置为显示间隙,则间隙将自动添加到管段与管段之间以及管段与配件之间。在样式中设置间隙的显示。对于管线中管与配件之间的间隙,将从管段 (2) 的末端减去间隙 (1)。同样的处理方式也适用于管段与用于开始或终止管线的配件之间的间隙。

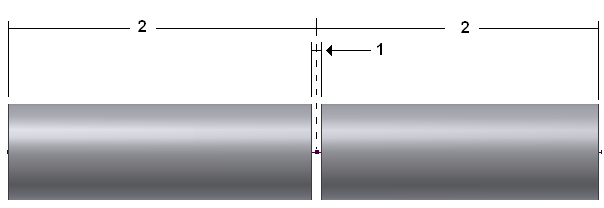

对于管段之间的间隙,间隙 (1) 的中心位于节点上,并且将从每个管材 (2) 的末端减去一半间距。
可以将库配件放置到已填充的管线和未填充的管线上,或三维布管部件的背景中的任何位置。可以将库导管零件放置在图形窗口的背景中的任何位置。也可以在项目工作空间中添加非库配件。放置的配件可连接至相应的基础配件或用于在主管路中创建分支,用户可以从分支中开始其他管线。配件也可以插入到两个连接的配件之间或配件与管段之间。
虽然这两种弯头都有折弯半径并旨在用于更改管线的方向,它们不同之处在于创建工作流:
在对关联的几何图元进行更改时,自动管线区域中的管段可以始终动态更新。系统会自动计算新的自动布线区域解决方案,以便可以添加或删除管段。
草图管段必须手动编辑或删除。除非受到完全约束,否则系统会动态调整管段长度和方向,但不会添加或删除管段。
填充的管线和管路使用的是资源中心内的库配件和导管零件,因此必须正确配置资源中心。否则,可能无法检索库数据,从而无法更新填充的管线。此外,如果几何约束或尺寸使得管线草图处于过约束状态,则必须先更正管线草图,然后才能继续操作。
即使系统完成了管线编辑,仍可能存在不符合规格的项。因此,模型浏览器会在管线旁显示一个错误图标 。当管路或管线处于激活状态时,可以在管线上单击鼠标右键,然后使用“显示不符合规格的项”来标识出错误情况列表。例如:
管线不符合样式条件,例如最小管段长度、最大管段长度和最小折弯半径。
管线包括无效角度。例如,如果硬管管线包含 45 度弯头,但这不包括在样式条件中,则将对不符合规格的项进行标记。如果硬管管线是自动排水管线,并且自定义弯头和管路角度之间不匹配,则将对不符合规格的项进行标记。如果弯管管线包含 45 度和 90 度方向旋转,但它们不约束到管件弯头,即手动删除默认管件弯头,则将对不符合规格的项进行标记。
管线包括分支。
管线包括回路。
管线无法在位置表达中执行刚性转换。
管线与您选择用来定义末端管线点的圆边不垂直。
导管零件和配件的种类或末端处理方式不匹配。例如,定义硬管样式时,在“三维布管样式”对话框的“常规”选项卡上,选择了末端处理方式为焊接的管标准以及末端处理方式为螺纹联接的 90 度弯头标准。当管线使用这种样式时,就会出现不符合规格的项。
硬管管线中的折弯半径小于管零件的额定尺寸。在这种情况下,通过弯头来使用管段,因此管段中没有直的部分。
要连接两个配件的管材管段的任意一端都不能满足最小或最大接合要求,无论管材管段长度是否按指定的增量减小或增加。管段增量在“三维布管样式”对话框的“规则”选项卡上定义。
系统动态处理两个要重叠的草图管线点。当参数化区域中包含的管段未标注尺寸时,可能会出现这种情况。
