创建自定义用户坐标系 (UCS) 的步骤
可以在 Autodesk Inventor 中定义多个用户坐标系 (UCS)。
使用“放置”或“编写特性”准备要导出的数据时，可以选择 UCS。这样可确保模型以正确的方向在接收应用程序中导入。

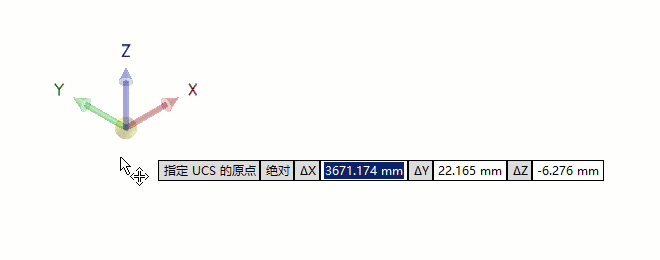

放置 UCS
在打开的模型中，在 BIM 内容环境中：
- 在功能区上的“坐标系”面板中，单击“UCS”
。 - 单击并拖动轴以绕该轴旋转 UCS。
- 单击并拖动箭头以沿线性方向移动 UCS。
- 在轴相交处单击并拖动球体，以在三维空间中重新定位 UCS。
- 或者，在该过程中，您可以随时输入绝对 X、Y 和 Z 坐标。
- 准备就绪后，单击鼠标右键，然后选择“完成”。UCS 为其位置和旋转放置值定义了六个参数。
注意：单击鼠标右键，然后单击“完毕”，或者按 Esc 键结束命令，而不放置 UCS。
