创建抽壳的步骤

新特性：2026

可以创建具有均匀或唯一厚度的抽壳。

拔模特征在零件面上应用锥角以倾斜曲面或者允许将零件从模具中拔出来。拔模由指定面、拔模方向、角度以及固定边或相切曲面来定义。您可以在 Inventor 中创建三种类型的拔模：固定边、固定平面或分模线。

首先，使用要拔模的面或边创建一个三维零件。

关键概念

• 特性面板工作流是一个从面板的顶部到底部逐步完成的工作流。一个部分中的参数会影响特征，并为面板中下面的各个部分设置上下文。
• 从特性面板中通过单击面包屑导航文本将其选中，然后再次单击以编辑该文本，重命名激活的抽壳。
• 可以在“特性”面板中、在画布中编辑参数值，也可以通过单击并拖动特征参数操纵器进行编辑。激活的操纵器在画布中将亮显，并且在特性面板中，焦点将落在关联的字段上。
• 可以通过按 Enter 键或 Tab 键移至下一个字段，提交“特性”面板中编辑的值。按 Ctrl+Enter 组合键可创建抽壳并关闭特性面板。
• 参考尺寸不可编辑，将显示在圆括号内。
• 在编辑特征和草图的过程中提供了预览控件 。
• 无论是在零件模型中工作，还是在部件模型中工作，特性面板体验均是相同的。
• 如果需要，请使用预定义的抽壳预设。

创建抽壳

抽壳特征从零件内部去除材料，创建一个具有指定厚度壁的空腔。可以去除选定的面以形成抽壳开口。

1. 单击“三维模型”选项卡 “修改”面板 “抽壳”。

2. 指定抽壳类型：

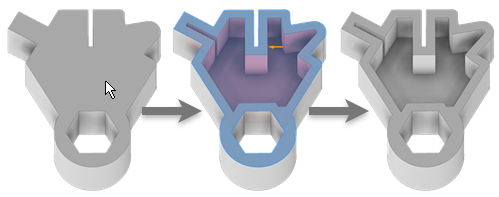

   • 锐角。创建锐化偏移拐角。

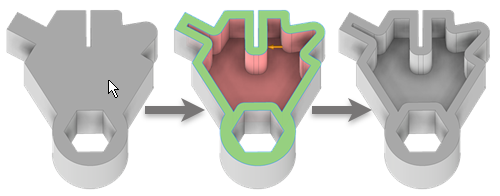

   • 圆角。为特征生成的拐角添加圆角。使用此类型可创建完整或部分结果，您可以使用曲面工具对其进行修改。



3. 指定抽壳边界相对于零件面的方向：

   • 向内。向零件内部偏移壳壁。原始零件的外壁成为抽壳的外壁。



   • 向外。向零件外部偏移壳壁。原始零件的外壁成为抽壳的内壁。



   • 圆心。向零件内部和外部以相同距离偏移壳壁。零件的厚度将增加抽壳厚度的一半。



4. 指定抽壳的厚度。

   厚度将均匀应用于抽壳壁。若要使用参数表中的厚度值，请亮显框中的值，然后单击鼠标右键以剪切、复制、粘贴或删除该值。

5. （可选） 删除不会创建抽壳的面。

6. 在“高级特性”部分中，指定是否以及如何计算近似值：

   • “允许近似值”。如果不存在精确方式，在计算偏移特征时，允许与指定的厚度有偏差。精确方式可以创建偏移曲面，该曲面中，原始曲面上的每一点在偏移曲面上都具有对应点。这两点之间的距离就是指定的距离。
   • “平均”。如果允许逼近，则偏差将分为大于和小于指定距离两个部分。
   • “不要过薄”。如果允许逼近，则将保留最小距离。偏差必须大于指定的距离。
   • “不要过厚”。如果允许逼近，则将保留最大距离。偏差必须小于指定的距离。
   • “公差”为“已优化”。使用合理公差和最短计算时间计算逼近。
   • “公差”为“已指定”。使用您指定的公差计算逼近。有效公差范围为 0 到 100。可能需要相当长的计算时间。

7. 单击“确定”。

8. 如果使用近似值，请在消息框中单击“确定”以接受结果，或单击“编辑”以返回“抽壳”特性面板。
