查找和修复错误的步骤（修复环境）

使用“查找错误”检查实体的质量和是否存在严重错误。如果发现错误，请使用“修复错误”修复具有指定公差值的几何图元。

查找错误

在零件浏览器中，双击修复节点进入修复环境。或者可以在修复节点上单击鼠标右键，然后选择“修复实体”。
使用以下方法之一选择要检查的实体或曲面：
- 在功能区上，单击“修复”选项卡 “修复”面板 “查找错误”。
- 在浏览器中，在实体上单击鼠标右键并选择“查找错误”。
在浏览器或图形屏幕中，选择要检查的实体，或选择“全选”。
选择“确定”来检查数据。

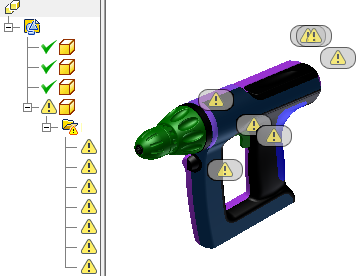

如果检测到错误，则错误将在浏览器中按类型列出。
在浏览器中单击错误，以在图形窗口中显示错误位置图示符。
在图形窗口中单击错误图示符，以启动错误修复小工具栏。

注意：若要使错误图示符在图形窗口中持续显示，请在浏览器中的错误文件夹或单个错误上单击鼠标右键，然后选择“错误图示符可见性”。浏览器中选定错误旁边将显示一个复选标记。若要取消可见性切换，请单击鼠标右键并选择“取消”，或者按 Esc 键。

几何图元错误可能会导致后续造型操作失败或导致实体无法实体化。“查找错误”将在浏览器中列出带有几何图元错误的曲线、实体或曲面，并按错误类型将其分组。修复拓扑错误之前请使用“修复错误”。

修复错误

使用“查找错误”命令检查几何图元。如果检测到错误，“修复错误”命令便可用。
使用以下方法之一选择要检查的实体或曲面：
- 在功能区上，单击“修复”选项卡 “修复”面板 “修复错误”。
- 在浏览器中，在实体上单击鼠标右键并选择“修复错误”。
在浏览器或图形屏幕中选择要修复的实体，或选择“全选”。
设置“允许的更改”（自由边之间允许的公差）。

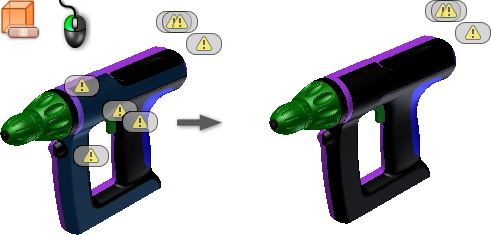

单击“分析选定实体”可获取按照此公差修复的错误数目的报告。修复的错误将在图形屏幕中亮显。

注意：我们建议使用较小的公差值。如果错误无法修复，然后缓慢增加公差值并单击“分析选定实体”获取新报告。此操作可确保曲面的原始完整性得以维护。
单击“确定”应用公差并修复错误，或单击“取消”退出命令而不修复错误。
