删除或替换面的步骤

新特性：2024.1

删除零件面

1. 单击“三维模型”选项卡 “修改”面板 “删除面”。

2. 当该命令启动时，“面”选择器将处于活动状态。

   • 选择一个或多个要删除的面。您可以预先选择面并激活该命令。

   • 单击 ，然后在图形窗口中，选择要删除的单个面、体块或中空体。

     提示：单击并拖动交叉窗口以执行多选操作。



3. （可选）在删除单独的面时，选择“修复其余的面”可通过延伸相邻面直到它们相交来修复间隙。

   注意：下次使用“删除面”时，系统会记住“修复其余的面”设置。

4. 单击“确定”完成任务，或者如果要继续使用命令，请单击 “应用”。

有关使用特性面板的信息，请参见“关于特性面板”。

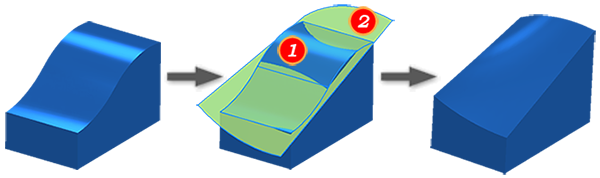

替换零件面

用实体面、曲面、缝合曲面、一个或多个工作平面替换一个或多个零件面。

零件将延伸或被修剪以与新面相交。新面将被修剪以匹配零件。

1. 单击“三维模型”选项卡 “曲面”面板 “替换面”。

2. 在“替换面”对话框中，单击“现有面”，然后在图形窗口中选择一个或多个要替换的零件面。

   提示：若要自动选择所有相邻的相切连续面，请选择“自动链选面”。

3. 单击“新建面”，然后选择实体面、曲面、缝合曲面、一个或多个工作平面。

4. 单击“确定”。
