关于删除和替换面
关于删除面
将零件转换为曲面，创建可以修改的删除面特征。
“删除面”命令与“删除”命令（按 Delete 键）不同。
- 删除：按 Delete 键从零件中删除选定的几何图元，仅当您立即使用“撤消”时才能对其进行检索。无法使用 Delete 键删除单个面。
- “删除面”命令会创建“删除面”特征，并在浏览器装配层次中放置一个图标。此操作自动将零件转换为曲面，并用曲面图标替换浏览器顶部的零件图标。与任何其他特征一样，您也可以使用“编辑特征”对其进行修改，然后单击“更新”来合并更改
在“删除面”命令中，窗选仅包含实体选择的一个集合。如果定义了曲面体和实体，将无法从这两者中同时选择面。在实体上进行初始选择后，您可以从同一实体中仅选择曲面。
删除一个或多个面将零件转换为曲面。在得到的曲面上，应用贴图，然后保存零件。将零件放置在部件中（在此部件中贴图必须跨两个零件），使用装配约束定位贴图。

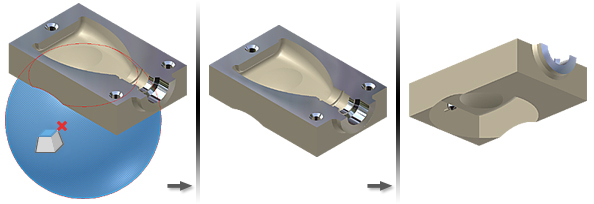

下图显示了未选择“修复”选项时删除面的结果。

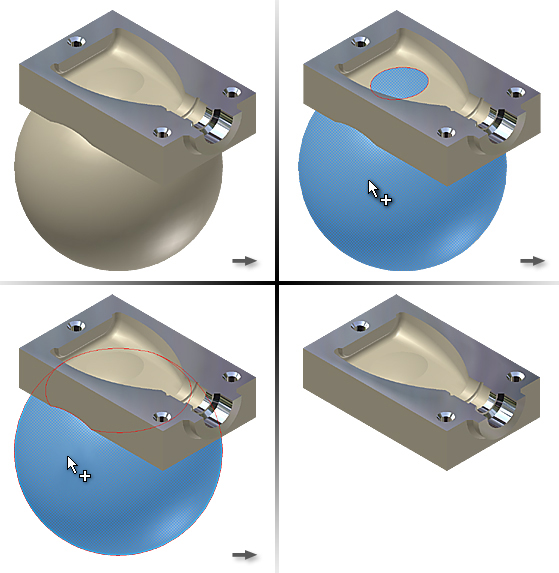

删除一个或多个面，使用“修复”选项来延伸相邻面。通过延伸相邻面直到它们相交，来修复面之间的间隙（如删除圆角时产生的）。

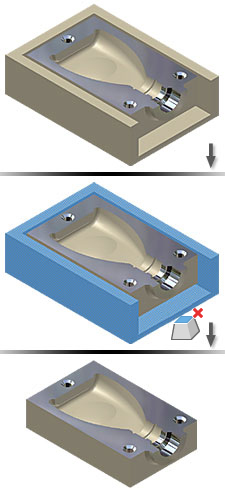

删除体块，如定义模型基础的结果。体块是一组可能包含或不包含中空体的面。零件或曲面体应至少具有一个体块。为模型形状造型、从基础中删除零件时，体块保留了下来。使用“删除面”从空腔中删除体块。

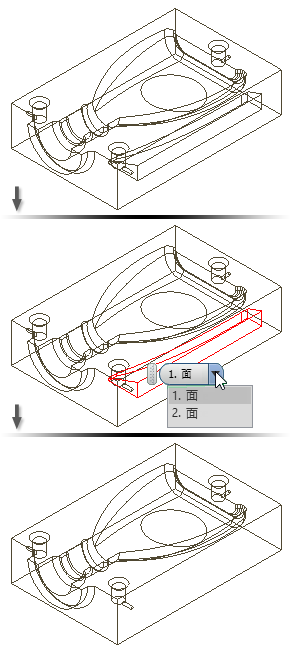

删除中空体以将质量恢复到模型。中空体是一组定义了内部中空空间的面。某些造型操作（例如不删除面的抽壳）在模型中创建一个以后需要删除的空洞。由于中空体隐藏在模型内部，因此可以使用“选择其他”方法循环选择来亮显要删除的中空体。
关于替换面
某些工作流可能会要求您将面与实体面、雕刻曲面或工作平面进行匹配。

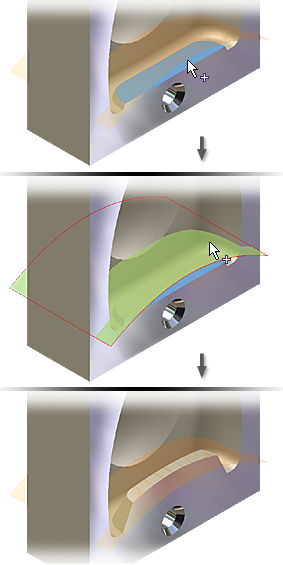

使用“替换面”选择要替换的面和新面。将创建“替换面”特征。您可以使用草图和特征命令对其进行编辑。
在替换零件面时：
- 实体面、曲面或工作平面将被选为替换面。
- 零件体必须与新面完全相交。为获得最佳结果，新面应大于要替换的面，并对其进行修剪以匹配实体的大小和形状。原始零件面不会扩展或压缩以匹配新面尺寸。
- 如果要导入或合并曲面，请使用“缝合”命令将曲面缝合为缝合曲面。
- 不能替换垂直于新面的面，因为它们将不与新面相交。
- 不能复制或粘贴替换的面，也不能在阵列或 iFeature 中将其单独使用。当同时选中其上级特征时，可将该面包含在以上操作中。
- 您可以创建并选择一个或多个工作平面，以生成平面替换面。工作平面与选定曲面的行为相似，但范围不同。无论图形显示为何，工作平面范围均为无限大。
编辑替换面特征时，如果从选择的单个工作平面更改为选择的替代单个工作平面，可保留从属特征。如果在选择的单个工作平面和多个工作平面（或替代多个工作平面）之间更改，则不会保留从属特征。
