将 IFC 数据导入为 AnyCAD 模型的步骤

了解将 IFC 数据导入 Inventor 设计的不同方法。

新特性：2025、2025.2、2026

访问

用于导入 CAD 文件的访问点包括：

“主页”“打开”
“文件”“打开”“打开”
“文件”“打开”“导入 CAD 文件”
快速访问工具栏 (QAT) “打开”
“新建零件”“管理”选项卡 “插入”面板 “导入”
将 IFC 文件拖放到 Inventor 窗口标题栏或画布（图形区域）中。
部件文档中的“装配”选项卡 “零部件”面板 “放置导入的 CAD 文件”

您可以将其他 IFC 内容添加到现有 Inventor IFC 模型。

导入 IFC 数据

无论是从 IFC 文件创建新数据集，还是将其他 IFC 内容放置到已有 IFC 内容的模型中，工作流都是类似的。有一处细小的差别：
- 新建模型：在 QAT 中或“主页”选项卡上，单击“打开”。或者，使用其他访问点之一。
- 添加到现有模型：在“装配”选项卡 “零部件”面板中展开“放置”下拉列表，然后单击“放置导入的 CAD 文件”。
在“打开”对话框中：
- 将“文件类型”设置为“IFC 文件(*.ifc; *.ifcXML; *.ifcZIP)”。
- 导航到要导入的 IFC 模型并选择该模型。
- 单击“打开”。此操作取决于文件大小，如果时间较长，系统会显示进度。
在“导入”对话框中：
1. “选项”选项卡
  - 导入类型

    选择“参考模型”或“转换模型”。
    - 参考模型
      - 保留与源 IFC 模型的关联性。当 IFC 模型更改时，Inventor 模型会收到通知，您可以选择是否更新模型。
      - 为只读。对源 IFC 模型的更改必须在编写 IFC 文件的应用程序中完成。
      - 对于导入的模型，您可以：

        将 Inventor 零部件约束到几何图元。

        将几何图元投影到其他 Inventor 模型。

        隐藏零部件。

        抑制或断开源文件与参考文件之间的链接。

        修改 iProperty 并复制 AEC 特性。

        替代 BOM 表字段。
    - 转换模型
      - 创建与 IFC 元素对应的原生 Inventor 文件。可以通过任何方式修改文件，或将其删除。
      - 不保留与源数据的关联性。对源 IFC 数据的更改将被忽略。
  - 导入方法
    - 多实体：将 IFC 元素作为单独的实体导入，这些实体组合在一起创建一个模型。不会导入特性。实体将基于其 IFC 类放置在文件夹中。
    - 部件：将 IFC 元素作为单独的 Inventor 文档导入。可以导入特性。对于参考模型，文档在部件文件中维护，不能以其他方式访问。
    - 作为网格：选择此选项可将 IFC 数据明确导入为网格对象。否则，将根据实体、曲面或网格中的 IFC 数据定义来导入对象。对于大型数据集，网格可以加快导入过程。
    - 导入特性
      - 作为参数：将 IFC 特性存储为 Inventor 参数，并为每个元素存储实例特性。访问某些特性的方式与访问参考和转换模型的方式不同。

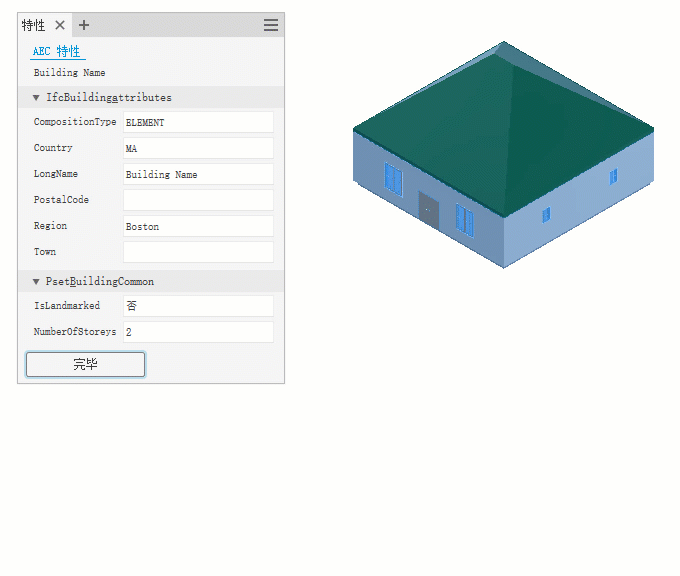

        对于参考模型，通过在零部件浏览器节点上单击鼠标右键，然后在菜单中单击“AEC 特性”，可以访问参数和特性。实例特性仅适用于参考模型中的顶级节点。

        对于转换模型，可以通过在浏览器节点上单击鼠标右键，然后单击“AEC 特性”来查看特性。使用“参数” 命令、iProperty 和“实例特性”来修改特性值。使用“实例特性”命令来访问元素特性。

        作为自定义 iProperty：此选项可标记要导出为自定义 iProperty 的导入参数。这些特性可在“iProperty”对话框的“自定义”选项卡上访问。
      注意：不会导入 IFC 文件中的空参数、特性文件夹以及字段。如果稍后填充，参考模型将随更改而更新。
  - Inventor 长度单位

    指定要用于导入的文档单位。单位类型包括：从源、英寸、英尺、厘米、毫米、米、微米。
  - 导入概要
    - 在对话框的各个部分中所做的选择将在概要中显示为图标。
    例如，以下概要将活动导入的选定选项报告为：1) 已转换，2) 作为包含零部件的部件，3) 具有 IFC 参数，4) 为导出进行了标记并显示为自定义 iProperty。如果导入为网格，系统会显示一个额外的图标。
    - 加载模型后，“包含的元素”会显示将导入为 Inventor 零件的元素数。
2. “类”选项卡

  在“类”选项卡中，您可以使用 IFC 分类来管理导入中应包含或排除的内容。

  单击“加载模型”即可在画布（图形区域）中看到模型预览。将显示要导入的 IFC 类的按字母顺序排序的列表。

  默认情况下，将选择所有类。如果取消选择某个类，会从导入中排除该类中的所有元素。元素计数会随着您取消选择类而更新。

  提示：使用此选项可移除不必要的类中的所有元素。
3. “选择”选项卡

  此处也提供了“加载模型”选项。元素分层显示，并带有“包含” 图标，指示元素包含在导入中。单击图标可将状态从“包含”更改为“排除”。该部件、文件夹或元素中包含的所有元素都会从导入中排除。这样，您可以只导入任何类中想要的元素。再次单击该图标可恢复排除项。

  提示：将“类”和“选择”选项卡的功能相结合，可以创建设计所需的精确导入。“类”适合批量移除不必要的几何图元，而“选择”选项卡有助于微调导入结果。

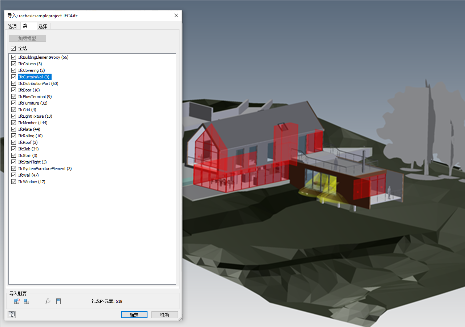

  以下示例显示了排除一组坡道。
单击“确定”。文件将作为子部件导入。您可以将模型的一个或多个实例放置在 Inventor 部件中。

注意：如果导入时出错，系统会显示转换日志，说明遇到的问题。
