“编辑尺寸”参考

新特性：2023

访问：

在工程图尺寸上单击鼠标右键，然后从菜单中选择“编辑”。
双击工程图尺寸。
您创建通用尺寸并且已选中“在创建后编辑尺寸”选项时，该对话框会自动显示。

文本

编辑框向计算的尺寸值（由 << >> 表示）添加文本，覆盖计算的值，更改文本整体的对齐方式以及插入特殊符号。提示：若要堆叠文本，请键入正确的堆叠顺序，然后将其选中，单击鼠标右键，然后选择“堆叠”。
	“左对齐”、“居中对齐”或“右对齐”命令可以相对于文本框的两侧定位文本。
	“顶端对齐”、“中间对齐”或“底端对齐”命令可以相对于文本框的顶端和底端定位文本。
隐藏尺寸值	选中该复选框以用自定义文本替换计算得出的尺寸值。清除该复选框可以恢复计算值。
	打开“文本格式”对话框以访问高级文本格式选项。注意：默认尺寸文本格式由激活标准中的样式设置控制。
插入符号	在光标位置处将符号插入文本。从列表中选择符号。
在创建后编辑尺寸	每次插入新的通用尺寸时都显示“编辑尺寸”对话框，因此您可以立即编辑该尺寸。注意：或者，可以在“应用程序选项”对话框的“工程图”选项卡上设置选项状态。

精度与公差

为工程图中的选定尺寸指定公差格式。“精度与公差”选项卡上的设置会覆盖当前工程图中关联的尺寸样式的设置。

模型值	显示尺寸的模型值。
替代显示的值	选择该复选框可以关闭计算的模型值，并允许输入替代值。清除复选框则恢复默认的计算的模型值。

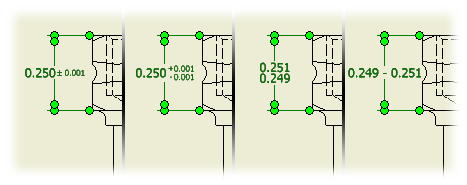

公差方式	指定选定尺寸的公差方式。滚动列表，单击以选择其中一种方式。公差方式确定了对话框中其他的选项哪些是可用的。
上偏差下偏差	设置公差上限或下限的值。含有两端式运算符号的值代表公差范围。带有单个运算符号的值表示与公称值相加或相减。如果值带有单个运算符号，您可以单击以更改该符号。
孔	当使用“公差与配合”公差时，设置孔尺寸的公差值。单击箭头，然后从列表中选择公差。
轴	当使用“公差与配合”公差时，设置轴尺寸的公差值。单击箭头，然后从列表中选择公差。
精度	数值将按指定的精度四舍五入。单击箭头并从列表中进行选择。
基本单位	设置选定尺寸的基本单位的小数位数。
基本公差	设置选定尺寸的基本公差的小数位数。
换算单位	设置选定尺寸的换算单位的小数位数。
换算公差	设置选定尺寸的换算公差的小数位数。

检验尺寸

检验尺寸

将选定尺寸指定为检验尺寸并激活检验选项。

形状

无指定检验尺寸文本周围无边界形状。

指定所需的检验尺寸形状的两端为圆形还是尖角。

标签/检验率

标签包含放置在尺寸值左侧的文本。在框中单击并输入所需的标签文本。

检验率 包含放置在尺寸值右侧的百分比。在框中单击并输入检验率文本。

符号将选定的符号放置在激活的标签或检验率框中。
