使用工程图的步骤

可以复制和更新特性、替换模型参考、应用设计视图以及在视图中显示或隐藏尺寸或焊接标注。

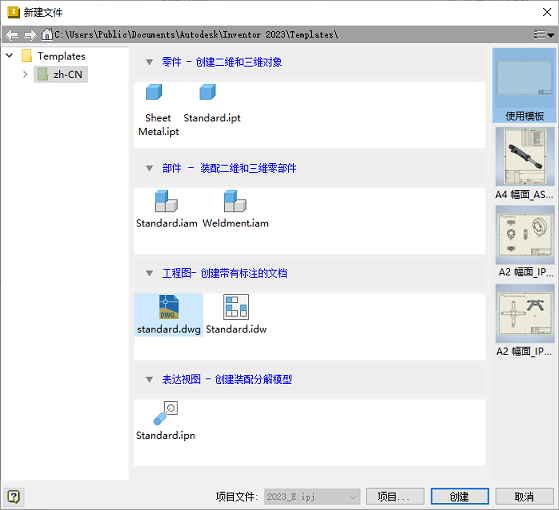

创建工程图 -“新建”命令

1. 单击“新建”。

2. 在“新建文件”对话框中，选择文件类型，然后选择模板。

3. 在创建新工程图文件时，可以在模板中使用图纸格式。

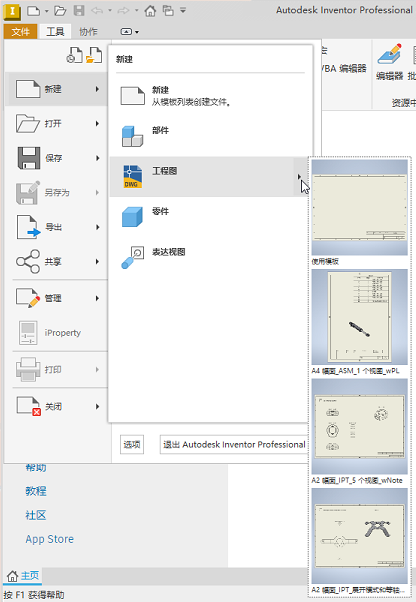

创建工程图 -“文件”命令

1. 单击“文件”。

2. 将光标悬停在“新建” 上以显示“新建”弹出菜单。

3. 在“新建”弹出菜单中，将光标悬停在“工程图”上以显示模板和图纸格式选项。

4. 选择模板。

向工程图复制模型特性

1. 在“文档设置”对话框的“工程图”选项卡中，单击“复制模型 iProperty 设置”。

2. 在“复制模型 iProperty 设置”对话框中，选择“复制模型 iProperty”，然后选择要复制到工程图中的 iProperty。

3. 单击“确定”以关闭“复制模型 iProperty 设置”。

4. 单击“应用”和“确定”以保存文档设置，并关闭“文档设置”对话框。

   注意：可以使用工程图文档设置中的“其他自定义模型 iProperty 源”选项，从工程图中可用的外部文件创建自定义 iProperty。

在工程图中更新复制的模型 iProperty

更新时将丢弃从模型中复制的 iProperty 的所有的现有工程图替代。

复制的 iProperty 与源文件并不关联，因此不会随源文件更新而更新。

如果工程图处于延时模式或源模型不可用，则“更新复制的模型 iProperty”命令不可用。

1. 打开工程图后，选择“管理”选项卡 “更新”面板 “更新复制的特性”。

2. 单击“是”来确认消息框上的更新。

替换工程图中的模型参考

替换模型的类型与原始模型的类型必须相同（即，在 IPT 与 IPT、IAM 与 IAM、IPN 与 IPN 之间进行替换）。

如果您选择不包含展开模式的视图，则该视图将被删除。同样，当表达视图与源文件包含的分解视图名称不同时，该视图将被删除。

1. 在功能区上，单击“管理”选项卡 “修改”面板 “替换模型参考”。

2. 在“替换模型参考”对话框中，选择要替换的模型。

3. 单击“选择新模型”，查找并选择一个新的模型文件。

4. 然后单击“打开”，再单击“是”。

应用设计视图

1. 在工程图浏览器中，在视图上单击鼠标右键，然后选择“应用设计视图”。

2. 单击箭头从列出的设计视图中进行选择，然后单击该视图显示其他设计视图表达。

在视图中显示或隐藏尺寸或焊接标注

1. 在工程图浏览器中，选择视图名称，然后单击鼠标右键，选择“标注可见性”。

2. 选择适当标注或删除对适当标注的选择。
