创建钣金异形板的步骤

您可以创建异形板，指定其尺寸，并使用自动斜接创建多边异形板。

新特性：2026

此命令使用特性面板界面来创建和编辑特征。

• 特性面板提供了增强的工作流，并消除了选项卡式界面。某些控件是所有特性面板所共有的。有关公用控件的详细信息，请参阅“关于特性面板”。

• 预设是在选择特征时应用于特征的预先存在的参数集。预设用于大多数基于特性面板的命令。有关详细信息，请参见：使用预设。

• 当您与特性面板交互时，选定的行会亮显，以确认您正在编辑的位置。亮显由颜色方案应用程序选项设置控制。可以修改该设置以管理颜色首选项。

  注意：颜色方案修改在整个 Inventor 范围内都适用。

• 特性面板仅显示所选条件所需的参数。当凸缘是基础特征时，仅显示特定参数。如果凸缘为附加功能，则选项将基于您在特性面板中向下移动时所做的选择进行显示。

• 将光标悬停在任意输入字段上以查看参数及其值。

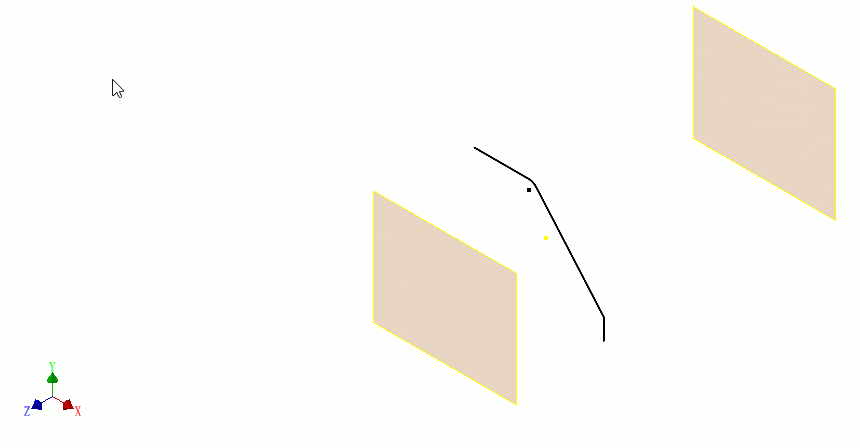

创建基础特征异形板

1. 在功能区上，单击“钣金”选项卡 “创建”面板 “凸缘”。

2. （可选）使用从上一个异形板特征创建的预设。

3. 在“输入几何图元”组中，执行以下操作：

   • 纵断面。如果存在有效的开放轮廓，则会自动选择该轮廓。如果存在多个选项，请选择开放轮廓。如果不存在轮廓，则会将您置于“草图”环境以创建轮廓。
   • 实体名称。仅当使用“新建实体”时显示。接受默认命名或指定名称。
   • 钣金规则。选择要使用的钣金规则。

4. 仅当选定的 IDE 文件依赖于放置的几何图元参考（如边或面）时，才会显示“特征放置”组。选择所需的放置几何图元，然后继续定义凸缘参数。

5. 在“行为”组中，根据需要指定以下参数：

   • 从：默认情况下，使用轮廓草图平面。

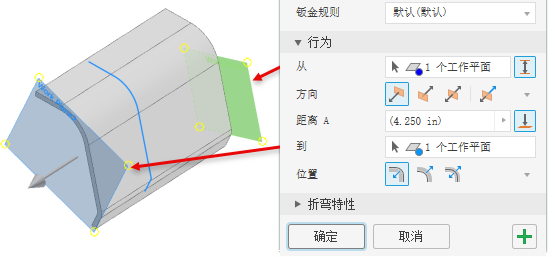

   • 介于之间。指定不同的“从”和“到”终止方式。有效输入包括面、点或定位特征。



     注意：使用“介于之间”时，“方向”和“距离”是由“从”和“到”选择定义的参考值。

   • 方向。指定凸缘方向，从以下选项中选择：

     • 默认
     • 翻转
     • 对称
     • 不对称

   • 距离 A。指定异形板的长度。

   • 距离 B。当需要第二个距离值时显示。指定距离。

   • 到。拾取定位特征或平整面作为凸缘终止方式。使用“到”时，距离是一个参考值。

   • 位置。指定在轮廓的哪一侧创建凸缘。

     • “默认”使用轮廓作为内部边。
     • “翻转”使用轮廓作为外部边。
     • “对称”指定自轮廓的等距偏移。

6. 在“折弯特性”组中，指定要使用的“折弯半径”和“展开规则”。

7. 单击“确定”结束凸缘创建，或单击 “应用”继续添加异形板。

在现有实体上创建异形板

您可以向现有钣金平板添加异形板。在与异形板边垂直的面上创建草图轮廓。

1. 在功能区上，单击“钣金”选项卡 “创建”面板 “凸缘”。

2. 在“输入几何图元”组中，执行以下操作：

   1. 纵断面。如果未自动选择，请选择一个开放轮廓。

   2. （可选） 新建实体。选择异形板是否为独立于选定实体的新实体。

      1. 实体名称。仅当使用“新建实体”时显示。接受默认命名或指定名称。

   3. 钣金规则。使用激活的钣金样式规则。如果选择了“新建实体”，请选择要使用的钣金规则。

3. 在“行为”组中，指定以下参数：

   • 宽度范围

     • 沿选定边。选择此选项可沿选定边添加异形板。

       1. 边集是在其中添加异形板的边集合。边选项按边集进行定义。

       2. “循环边”用于设置循环边的选择优先级。选择一条边，则所有连续的边也将被选中。

       3. “添加边集”用于创建新的边集条目。选择要包含在集中的边。这样就可以定义具有不同宽度终止方式的多个凸缘。

          对于每个边集，可以指定用于定义凸缘的方法。

          • “边”会将整条边用于凸缘。
          • 宽度。指定边宽度。凸缘从边中心对称放置的。
          • 介于之间。使用此选项可在两个元素之间创建凸缘。元素可以是点、工作平面或面。
          • 偏移。使用此选项可为凸缘的每一侧指定偏移值。
          •  使用“清除选择”可移除选择集。

   • 从草图平面。指定异形板将从轮廓草图平面开始。

     1. 从：指定异形板的起始平面。默认情况下，轮廓草图平面处于选中状态。除非使用“介于之间”，否则会禁用。

     2. 介于之间。使用此选项可以指定不同的起始和终止位置。

        • 从：指定凸缘的起始位置。
        • 到：选择凸缘结束位置的特征。

     3. 方向。指定凸缘方向，从以下选项中选择：

        • 默认
        • 翻转
        • 对称
        • 不对称

     4. 距离 A。指定异形板的长度。

     5. 折弯边。选择放置凸缘的其他边。

     6. 位置。指定在轮廓的哪一侧创建凸缘。

        • “默认”使用轮廓作为内部边。
        • “翻转”使用轮廓作为外部边。
        • “对称”指定自轮廓的等距偏移。

4. 在“折弯特性”组中，使用规则默认值或指定要使用的“折弯半径”、“展开规则”、“释压形状”和“折弯过渡”。您可以使用显式值或表达式修改某些参数，也可以接受默认设置。

1. 在“拐角默认值”组中，使用规则默认值或设置“自动斜接”选项、“拐角形状”和“拐角释压”。从相应的列表中选择拐角选项。

1. 在画布中，对于多边凸缘，您可以通过“拐角替代”指定各个拐角参数。单击拐角图示符以在特性面板中填充拐角。然后，针对释压、形状、间隙大小和释压大小修改拐角设置，使其符合您的要求。

若要启用间隙和释压大小字段，请单击字段旁边的 默认值图标。

1. 若要添加更多异形板，请单击 “应用”。完成后，单击“确定”。
