创建规则以为面和边直接添加约束

首先，为面或边指定名称，然后创建为使用这些名称的面或边直接添加约束的规则。

1. 在零件文件中，在已被或将被约束到另一个零件上的几何图元上单击鼠标右键，然后选择“指定名称”。

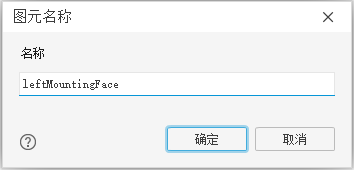

2. 为受约束的几何图元输入描述性名称，以便在规则编辑器中更轻松地识别几何图元。

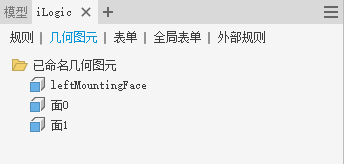

指定的名称将显示在 iLogic 浏览器的“几何图元”选项卡中以及图形窗口的几何图元上（仅零件文件）。

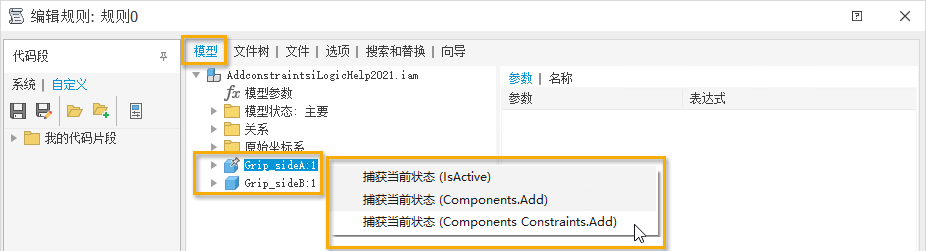

3. 在部件文件中，在“编辑规则”对话框的“模型”选项卡上，选择多个零件名称，单击鼠标右键，然后从关联菜单中选择“Capture.Current.State (Components Constraints.Add)”。

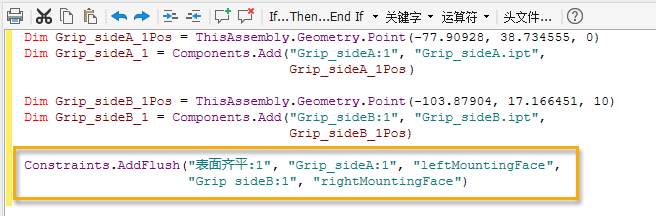

   规则编辑器将填充新规则。只要运行规则，即将重新创建约束。

   注意：如果在零件文件中没有为几何图元指定名称，则规则编辑器将为该几何图元创建一般名称。
