使用规则向导的步骤

iLogic 向导可帮助您为特定任务创建复杂规则。

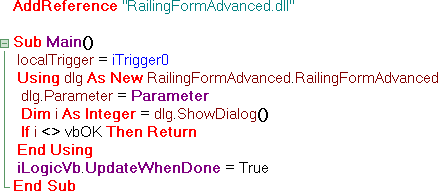

根据模型参数控制对话框

1. 在“编辑规则”对话框的“向导”选项卡上单击“为对话框创建规则”。

   “打开 DLL 文件”对话框会显示包含先前创建的 DLL 文件的 iLogicAdd 文件夹的内容。

   注意：您可能需要创建 iLogicAdd 文件夹，路径为 C:\Program Files\Autodesk\Inventor {版本}\Bin\iLogicAdd。

2. 选择 DLL 以使用相应的类别和变量名称填充“外部 DLL 的规则”对话框。

3. 单击“确定”以生成代码。



捕获当前显示视图

1. 在“编辑规则”对话框的“向导”选项卡上单击“捕获当前视图”。
2. 从“捕获视图”对话框中选择一个大小选项。
   • 保存并恢复当前视图范围 - 将视图恢复为规则捕获视图时的方向和缩放设置。
   • 恢复时不更改视图大小 - 将模型移动至显示屏中心并设定方向，但不更改缩放比例。
   • 恢复时调整为模型大小 - 将模型移动至显示屏的中间位置并填充显示屏（与“全部缩放”相同）。
3. 单击“确定”以生成代码。

生成消息框

使用此向导创建生成消息框的规则。

1. 在“编辑规则”对话框的“向导”选项卡上单击“消息框”。

2. 输入要显示在消息框顶部的标题。

3. 选择要显示在消息框上的按钮组合。

4. 指定默认按钮，方法是根据按钮选集，选择与该按钮在按钮顺序中的相对位置对应的号码。

   例如，如果您选择了“YesNoCancel”作为按钮方案，而您的默认按钮为“No”，则应选择“2”。

5. 选择要显示在消息框中的状态图标。

6. 输入要显示在消息框中的文字，应置于双引号内。

7. 单击“预览”以显示使用您选择的项目的消息框。

8. 单击“确定”以生成代码。

当参数值超出范围时显示诊断信息

1. 在“编辑规则”对话框的“向导”选项卡上单击“参数极限值”。
2. 输入参数名称。
3. 指定最大值和最小值。
4. 输入要针对最大值和最小值超范围情况显示的消息标题和消息正文。
5. 单击“应用”以生成代码，或单击“默认消息”以将消息重置为其默认文字。
