动态几何体属性：节点属性

动态几何体属性工作主要直接在“节点编辑器”(Node Editor)中完成。“属性编辑器”可用于微调单个节点参数和检查属性级别详细信息。它通常用于需要更深入地控制计算方法、规范化设置或可视化参数的情况。

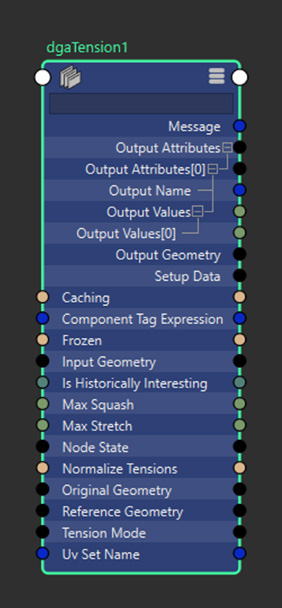

dgaTension 节点

动态几何体属性: 输入几何体：分析以进行拉伸计算的几何体。必须与原始几何体的拓扑匹配，以确保准确的顶点与顶点之间的比较。; 参考几何体：计算张力时要与之进行比较的可选几何体。如果未连接，原始几何体将用作参考。必须与原始几何体的拓扑匹配。; 原始几何体：非变形基础几何体，其使用方式类似于变形器的原始几何体。提供拉伸计算所需的拓扑数据，并在未连接参考几何体时用作参考。

张力计算: 规格化张力：启用后，张力输出会受到钳制，并根据“最大拉伸”和“最大挤压”值缩放到 [0, 1] 范围。无论网格比例或变形强度如何，这都能提供一致的输出范围。; 最大拉伸：钳制和规格化的最大拉伸值。即使禁用规格化，值也会钳制到此限制。最小值 1 表示 1:1 比率（无拉伸）。输出值被钳制并规格化为此值减 1。; 最大挤压：钳制和规格化的最大压缩值。即使禁用规格化，值也会钳制到此限制。最小值 1 表示 1:1 比率（无挤压）。输出值将规格化为此值减 1。; UV 集名称：指定要用于 UV 方向张力计算的 UV 集。如果保留为空，将使用当前活动的 UV 集。仅当使用基于 UV 的计算方法时才适用。; 组件标记表达式：用于定义要处理的组件子集的表达式。其工作方式类似于变形器中的组件标记。处理子集时，输出将生成为稀疏数组，其中仅包含指定组件的数据。

输出数据

输出属性：

边模式：
- [0] 挤压：每个顶点的总体挤压值，显示与参考几何体相比附加边长缩小了多少。
- [1] 拉伸：每个顶点的总体拉伸值，显示与参考几何体相比附加边长扩展了多少。
UV 模式：
- [0] U 向挤压：基于 UV 贴图在 U 分量方向上挤压。
- [1] V 向挤压：基于 UV 贴图在 V 分量方向上挤压。
- [2] U 向拉伸：基于 UV 贴图在 U 分量方向上拉伸。
- [3] V 向拉伸：基于 UV 贴图在 V 分量方向上拉伸。

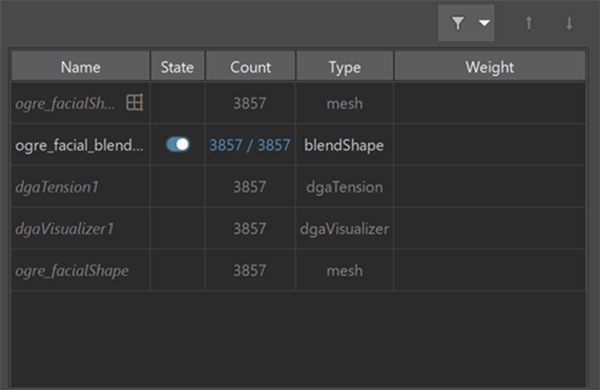

输出几何体：使未更改的输入几何体穿过，以方便节点图连接。连接后，张力节点将显示在输出网格节点的“变形”表中。

注： UV 平行张力计算每个边的 UV 基础向量，并相应地映射张力值。

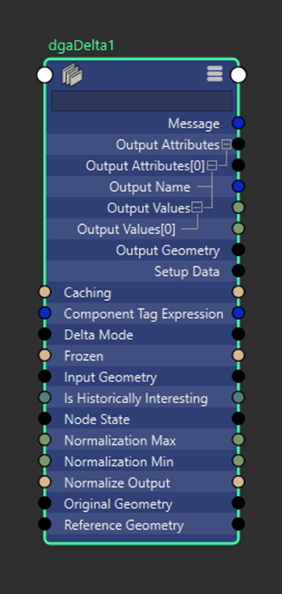

动态几何体属性

输入几何体：分析要进行增量计算的几何体。必须与原始几何体的拓扑匹配，以便进行准确的顶点到顶点比较。

参考几何体：计算增量时要与之进行比较的可选几何体。如果未连接，则使用原始几何体进行比较。必须与原始几何体的拓扑匹配。

原始几何体：非变形基础几何体，提供拓扑计算数据。在“参考几何体”未连接时用作参考几何体。

增量计算

规格化输出：启用后，增量输出会受到钳制，并根据规格化最小值和最大值缩放到 [0, 1] 范围。

规格化最小值：钳制和规格化的最小值。仅在启用规格化时适用。

规格化最大值：钳制和规格化的最大值。仅在启用规格化时适用。

组件标记表达式：用于定义要处理的组件子集的表达式。其工作方式类似于变形器中的组件标记。处理子集时，输出将生成为稀疏数组，其中仅包含指定组件的数据。

输出数据

输出属性：一组计算输出属性，其中具有包含名称和逐顶点值的复合数据。内容取决于计算模式：

位置模式：
- [0] PositionDelta：对象空间中每个顶点的位置更改的总体幅值（始终为正）。
- [1] PositionDeltaX：X 方向上的位置更改（可以是正值或负值）。
- [2] PositionDeltaY：Y 方向上的位置更改（可以是正值或负值）。
- [3] PositionDeltaZ：Z 方向上的位置更改（可以是正值或负值）。
法线模式：
- [0] 法线：顶点法线方向的变化，以度为单位测量（如果未规格化，则范围从 0 到 180）。

输出几何体：为方便节点图形而使未更改的输入几何体穿过。连接后，增量节点将显示在输出网格节点的“变形”表中。

注：位置分量增量 (X, Y, Z) 基于绝对值规格化到 [-1， 1] 范围内。例如，最小值=0，最大值=2，值 [1, 2, 0, -2, -1] 将规格化为 [0.5, 1, 0, -1, -0.5]。

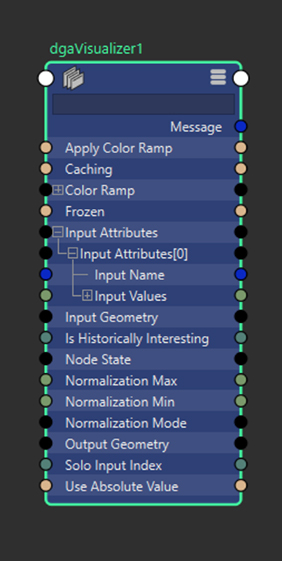

动态几何体属性可视化

输入属性：要可视化的动态几何体属性数据。直接连接到 DGA 计算节点的输出属性，从而可以在不同的属性可视化之间轻松切换。

单放输入索引：要可视化的输入属性的索引。例如，当连接到边张力数据时，索引 0 可视化挤压，索引 1 可视化拉伸。

使用绝对值(Use Absolute Value)：启用后，可视化使用传入数据的绝对值，同时显示负值，就像它们是正值一样。

可视化控件

规格化模式：控制如何规格化颜色映射的传入数据：

规格化最小值：点数据中的最小预期值，用于静态规格化模式。

规格化最大值：点数据中的最大预期值，用于静态规格化模式。

应用颜色渐变：布尔控件，用于确定点数据是映射到颜色渐变 (true) 还是显示为灰度 (false)。

颜色渐变：启用“应用颜色渐变”时用于映射数据值的颜色渐变。

输出

输出几何体：输入几何体的副本，其中顶点颜色应用于基于点数据和可视化设置的活动颜色集。必须在网格的“显示颜色”(Display Colors)属性中启用颜色才能显示。

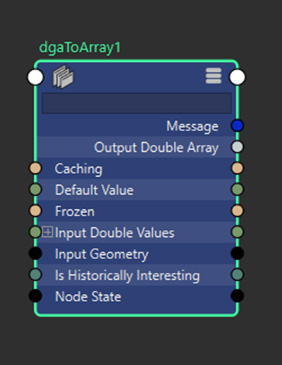

Arnold 集成: 输入几何体：数据应用到的几何体，用于确定输出数组的大小。; 输入双精度值：要转化为 Arnold 兼容格式的动态几何体属性数据的稀疏数组。; 默认值：双精度值，用于在点数据不覆盖全部顶点计数时填充缺少的数据，从而确保 Arnold 数组完整。
输出: 输出双精度数组：转换的点数据，输入几何体的每个顶点包含一个值。稀疏输入中缺失的值将使用默认值填充。

注：此节点将 DGA 数据转化为 Arnold 自定义用户数据输入所需的特定“doubleArray”属性类型。应使用命名模式“mtoa_varying_[attr_name]”将数据附加到显示网格上的相应属性，以使其可以通过 aiUserDataFloat 节点在 Arnold 中使用。
