使用直方图图形命令

前提条件

这些步骤假定您已运行分析和/或有权访问结果数据。

启动“直方图图形”命令的步骤

1. 打开 Moldflow 产品并加载方案结果。
2. 单击 （“结果”选项卡 >“直方图”面板 >“直方图”）以启动直方图图形。

启用已禁用的直方图图形命令的步骤

此信息仅适用于通常支持直方图图形的结果（如“填充时间”结果），但直方图图形因流道系统中的 1D 柱体单元已禁用。

1. 将流道系统放置在单独的层上（请参见页面底部的相关页面以了解如何执行此操作）。

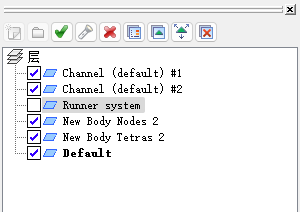

2. 隐藏流道系统层。



“直方图图形”命令已激活，可以检查模型其余部分的数据。

重置直方图图形的步骤

在直方图图形上单击鼠标右键，然后选择“显示完整显示”。

指定直方图条块数的步骤

1. 单击 （“结果”选项卡 >“特性”面板 >“图形特性”），然后导航到“数据显示”选项卡。
2. 为“间隔数”输入 2 到 25 之间的值，以指定要在直方图中显示的条块数。
3. 单击“确定”以应用更改并关闭对话框。

更改数据显示的步骤

1. 要将直方图条块显示为累积，请选中“累积图”。
2. 单击“确定”以应用更改并关闭对话框。
