查看后处理教程结果
在本任务中，您将练习使用一些结果查看技术。
从 Autodesk Knowledge Network 下载此教程的文件 -“后处理”教程。
在本任务中，您将完成以下操作：
- 查看并同步多个结果。
- 同步不同方案。
- 叠加结果。

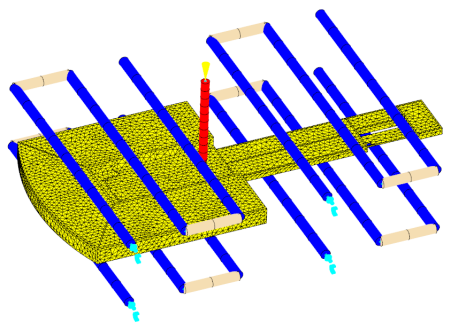

教程模型如下图所示：
“拆分”工具可用于将活动窗格分割为较小窗格。这对查看零件几何不同部分上的结果或同时查看不同结果十分有用。从 “拆分”、
“垂直拆分”或
“水平拆分”中进行选择。
“锁定”工具与拆分窗格结合使用，可同时协调对多个模型视图的操作。从
“锁定视图”、
“锁定图”和
“锁定动画”中进行选择。
单击
（“开始并学习”选项卡 >“启动”面板 >“新建项目”）。在“项目名称”文本框中输入“Postprocessing”。
单击“确定”。
单击
（“主页”选项卡 >“输入”面板 >“输入”）。导航到存储有教程文件的位置。
在“文件类型”下拉列表中，选择“方案文件”（“.sdy”）。
选择“cpu_base.sdy”，然后单击“打开”。
注意：要生成结果，- 单击
（“主页”选项卡 >“成型工艺设置”面板 >“分析序列”）、选择“冷却+填充+保压+翘曲”，然后单击“确定”。 - 分析模型并等待其完成。
- 单击
单击
（“视图”选项卡 >“导航”面板 >“动态观察”），然后旋转模型以检查其几何和特征。请注意，在“方案任务”窗格中，教程模型用“Dual Domain 网格”表示。它包含一个注射位置和四条冷却回路。从“方案任务”窗格的“结果”部分中选择“填充时间”。
提示：要显示结果，请选中“方案任务”窗格中结果名称旁边的复选框。查看多个结果：
单击

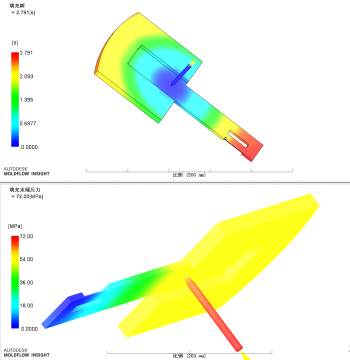

（“视图”选项卡 >“窗口”面板 >“拆分”>“水平拆分”）。屏幕将被拆分并且在屏幕的下部分显示模型的副本。拆分窗格工具的工作方式类似于开关。使用工具打开和关闭拆分。关闭拆分将移除该窗格的所有特定格式设置。
注意：窗格内的虚线表示活动窗格。在下方窗格中单击。现在此窗格成为激活窗格。
从“方案任务”窗格的“结果”部分中选择“填充末端压力”。
注意：分析结果类型显示在每个模型窗格中。旋转并放大模型的某一部分，并注意上方窗格中的图像未发生改变。这样，可查看模型不同部分中的不同结果。
在底部窗格仍处于活动状态的情况下，从“方案任务”窗格的“结果”部分中选择“填充时间”。这样，可查看模型不同部分中的相同结果。
要同步视图，请单击
（“视图”选项卡 >“窗口”面板 >“拆分”>“垂直拆分”）。现在应显示四个窗格。激活左上窗格，然后选择“方案任务”窗格的“结果”部分中的“填充末端总体温度”。
单击
“锁定视图”。激活右上窗格，然后选择“方案任务”窗格的“结果”部分中的“体积收缩率”。
单击
（“视图”选项卡 >“锁定”面板 >“锁定视图”>“锁定视图”）。激活左下窗格，然后从“方案任务”窗格的“结果”部分的“冷却”文件夹中选择“回路管壁温度”。要显示此结果，确保“通道”层在“层面板”中处于选中状态。
激活右下窗格，然后从“方案任务”窗格的“结果”部分的“翘曲”文件夹中选择“变形，所有效应: 变形”。
在右上窗格中单击，选择
（“视图”选项卡 >“导航”面板 >“动态观察”），然后旋转零件。仅右上窗格中的模型会旋转。单击
（“视图”选项卡 >“锁定”面板 >“锁定视图”>“锁定视图”）。激活左上窗格，单击
（“视图”选项卡 >“锁定”面板 >“锁定视图”>“锁定视图”）。选择
（“视图”选项卡 >“导航”面板 >“动态观察”），然后旋转模式。两个顶部窗格将同步。
其他模型操作功能的工作方式类似。练习使用以下功能：
（“视图”选项卡 >“导航”面板 >“全部缩放”）。
（“视图”选项卡 >“导航”面板 >“主视图”）。
（“视图”选项卡 >“导航”面板 >“缩放窗口”）。
（“视图”选项卡 >“导航”面板 >“平移”）。取消选中“层面板”中的层。
要在同步中包括其他窗格，可单独选择各个窗格，然后单击
“锁定视图”图标。或者，单击
（“结果”选项卡 >“锁定”面板 >“锁定所有视图”）。
激活左上窗格，然后单击
“锁定视图”。将从窗格的左上角移除图标。这样将移除锁定操作功能。将鼠标光标放置于左上窗格中，选择 （“视图”选项卡 >“导航”面板 >“动态观察”），然后旋转模型。只能旋转此模型。还可以同步不同的方案。现在您将研究更改注射位置对熔接线的影响。
单击“拆分窗格”工具
和
（“视图”选项卡 >“窗口”面板 >“拆分”）以删除拆分并仅显示一个模型。在“方案任务”窗格的“结果”部分中选择“熔接线”。
比较方案
在“层”面板中的“新建三角形”上单击鼠标右键，并选择“隐藏所有其他层”。
通过在“旋转角度”框（“视图”选项卡 >“视角”面板 >“旋转角度”）中输入“-50 -25 5”，使模型旋转该角度。
确保
“锁定视图”和 “锁定图”图标都显示在“模型”窗格的左上角。如果未显示这些图标，请从“视图”选项卡 >“锁定”面板 >“锁定图”中进行选择。单击
（“主页”选项卡 >“输入”面板 >“输入”），然后导航到已存储教程文件的位置。选择“inject.sdy”，然后单击“打开”。
从“方案”窗格的“结果”列表中选择“熔接线”。
单击
（“结果”选项卡 >“锁定”面板 >“锁定视图”）。“模型”窗格的底部有两个选项卡，分别针对每个打开的方案。单击这两个方案选项卡之一，查看更改注射位置的影响。
旋转图像并放大模型主体中的熔接线。
单击另一个方案选项卡。保持方案之间的取向。
叠加结果
要叠加结果并将其合并在一个模型中，请确保“cpu_base”模型处于活动状态。
在“方案任务”窗格的“结果”部分中选择“气穴”。旋转模型以查找零件底面上的气穴。
在“方案任务”窗格的“结果”部分中的“填充时间”上单击鼠标右键。
从显示的菜单中选择“叠加”。
旋转模型以查看组合结果。
改变显示方法和叠加结果：
通常以实体阴影颜色表示的结果（如“顶出时的体积收缩率”和“填充末端总体温度”）不能进行叠加。
选择“填充末端总体温度”。在“方案任务”窗格中的名称上单击鼠标右键，并从显示的菜单中选择“特性”。
“图形特性”对话框即会显示。将在以后任务中讨论此对话框。
从对话框顶部选择“方法”选项卡。
选择“等值线”选项。
在“等值线数”文本框中输入 50，然后单击“确定”。

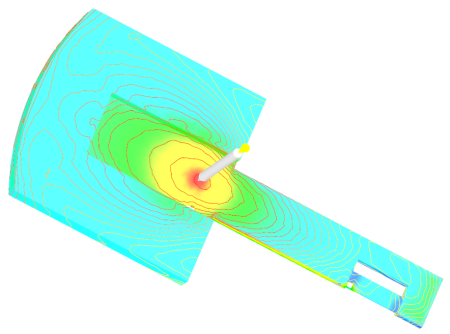

将以等值线的形式显示结果。
在“顶出时的体积收缩率”上单击鼠标右键，并选择“叠加”。旋转模型以研究结果。
注意： “模型”窗格右侧的比例范围表示“顶出时的体积收缩率”结果。在“方案任务”窗格中的“填充末端总体温度”上单击鼠标右键，并选择“激活”以显示此值范围。
