添加管嘴
可以直接在模型中的设备上添加和修改管嘴。

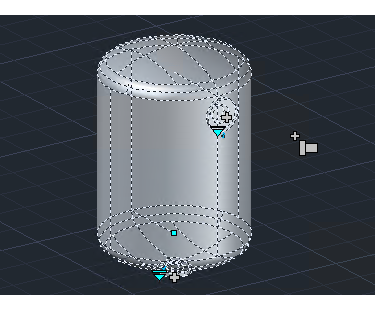

创建或修改设备后，可以在模型中选择设备，然后使用“添加管嘴”夹点 (
) 添加管嘴。
) 添加管嘴。
在组装型设备以及已转换的三维实体上，可以添加管嘴并指定管嘴的类型、特性、位置、方向和标注。
编辑管嘴
您可以使用“编辑管嘴”夹点访问扩展的选项。通过这些选项可以对现有喷嘴进行更精确的修改。
注： PLANTEDITALLNOZZLES 系统变量可控制是否为三维模型中的组装型设备启用“编辑管嘴”夹点。默认情况下启用此设置。如果已禁用，请按住 Ctrl 键，然后选择一个管嘴以显示“编辑管嘴”夹点。

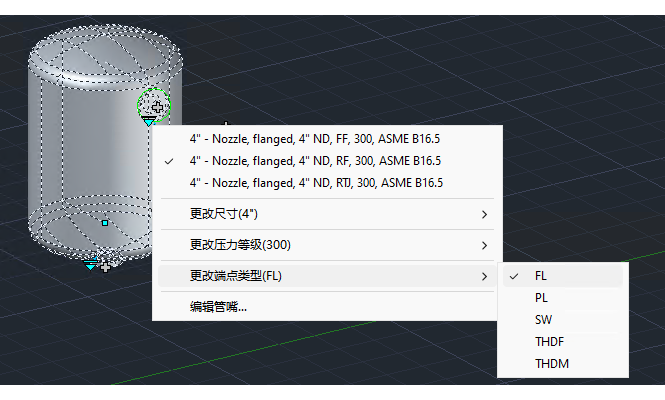

使用弹出菜单访问用于修改各个管嘴的各种选项。
- 更改尺寸：选择其他管嘴尺寸。
- 更改压力等级：选择其他压力等级。
- 改变端点类型：选择其他端点类型。

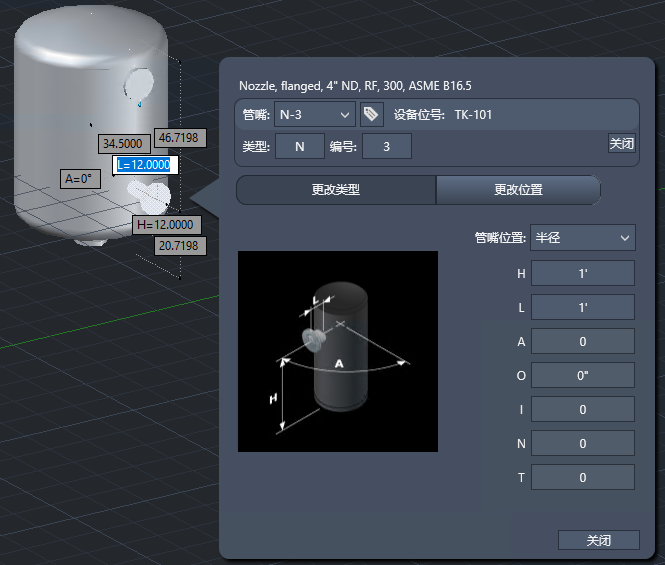

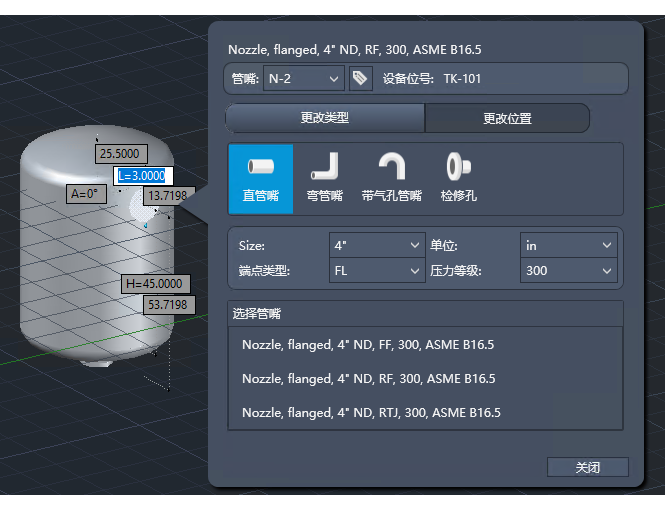

- 编辑管嘴：打开“编辑管嘴”对话框以进行更详细的修改。
注：
- 管嘴是子对象。按住 Ctrl 键可单独选择它们。按 Ctrl+Del 组合键可删除选定的管嘴。
- 可以修改泵管嘴，但是无法添加或删除管嘴。
- 在参数化设备上，仅可以为管嘴提供标注值。管嘴的数量和位置是固定的。
