关于位移集

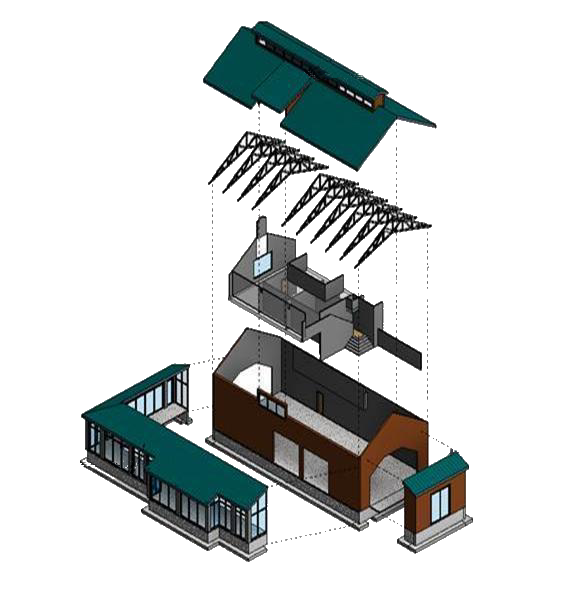

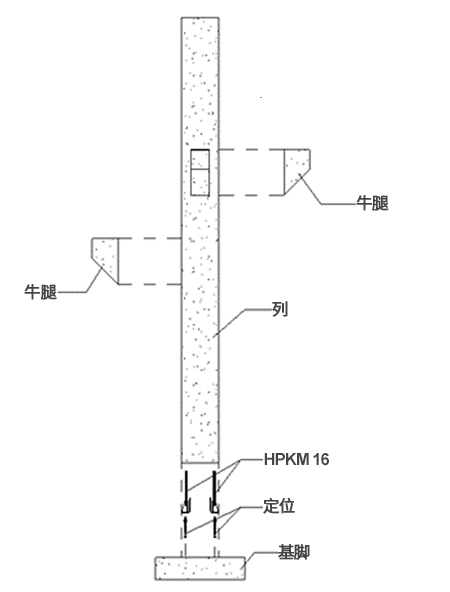

有选择地创建模型的分解视图，以帮助查看各部分如何互相匹配。

视频：使用位移视图

在二维、三维或透视视图中，可以使用 （位移图元）工具来移动模型图元。使用该工具可以创建位移集并将其沿着 X、Y 和 Z 轴移动到离模型指定距离的位置。然后，绘制路径将这些图元连接回原始的模型位置。

注： 二维图元（如标记、注释或尺寸标注）无法进行位移。 可以在二维或三维视图中标记位移图元。尺寸标注参照不适用于位移图元。

位移集是指“位移图元”工具用来创建位移视图（与分解视图相似）时所使用的选定图元或多个图元。 位移集可以：

• 由拖曳控制柄沿着其 X 轴、Y 轴和 Z 轴方向移动
• 用来编辑以添加和删除其图元，以及
• 使用 ViewCube 重定向

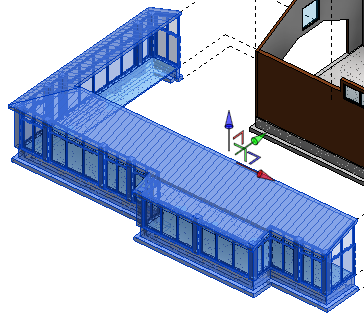

位移集可由一个或多个图元组成，并且有一组在视图中用来定位的拖曳控制柄。 以下图像中的位移集包含了多个图元（“结构基础”、“基本屋顶线”、“幕墙：店面”、“轴网”和“系统面板：玻璃”）。
