图纸集允许将模型中的任何图纸指定到可在 Revit 中进行参照的灵活分组中(例如,在视图、明细表和过滤器中)。
概述

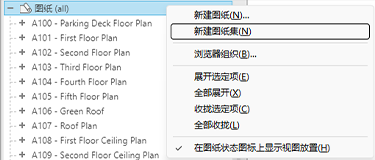

要创建图纸集,请在项目浏览器
“图纸”中,单击“新建图纸集”。
每张图纸都包含“图纸集”参数,该参数会列出模型中的所有集合。
在项目浏览器中,有两种方法可以将图纸移入或移出图纸集:
- 将一张或多张图纸拖入或拖出图纸集。
- 将“图纸集”参数的值设置为“图纸集”名称以添加它,或将此参数的值更改为“<无>”以将其删除。
可以使用“图纸列表”明细表为占位符图纸预定义图纸集。当以后转换占位符图纸时,它将自动移入预指定的图纸集中。
还可以在“视图列表”中,设置“图纸集”参数的值。
复制图纸编号
每张图纸只能存在于一个位置(位于特定图纸集内或直接存在于模型中)。
相同的图纸编号值可以直接用于模型中的所有图纸一次,也可以用于每个图纸集中的所有图纸一次。例如,可以在模型中使用一次“G001”、在集合“提交 1”中使用一次,在集合“提交 2”中使用一次。
如果图纸编号已在集合中使用,或者将图纸重新编号为已使用的值,则当将图纸移入图纸集时,您会收到一条错误消息。
当直接在集合上创建新图纸时,系统将自动为其指定该集合,并且将尝试基于该集合中的最新图纸继续编号。
其它功能
- 图纸集名称的前缀是视图选项卡工具提示中的图纸编号和名称。

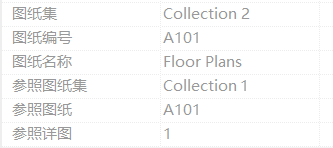

- 只读参数“图纸集”和“参照图纸集”可用于 Revit 中兼容的视图类型,以及现有图纸和视图参数。

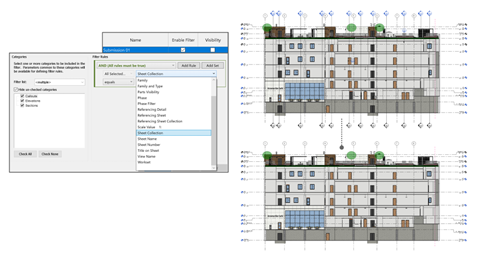

- ·“图纸集”和“参照图纸集”参数可用于兼容的视图过滤器类别(立面、剖面、详图索引、视图参照)和明细表(图纸列表和视图列表)。
-
“图纸集”和“参照图纸集”参数适用于适用的族类别(视图标题、视图参照、详图索引标头、立面标记、剖面标记、标题栏),因此可以在标签中使用它们。
- 在项目浏览器中双击图纸集时,将展开和收拢每个“图纸集”节点(与主“图纸”节点一致)。

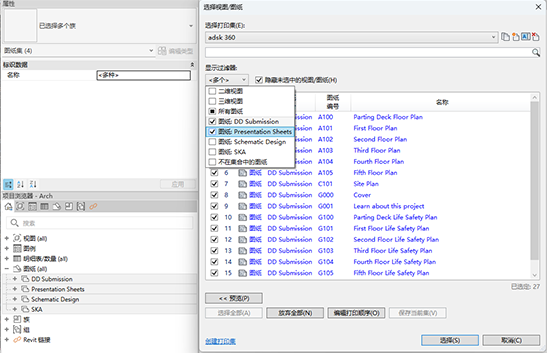

- “导出\打印”对话框包括作为专用显示过滤器切换的每个图纸集,以支持在一个或多个集合中精确选择图纸。

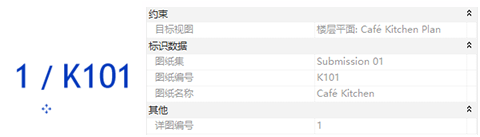

- 现在,视图参照可用作视图过滤器的类别,并包含目标视图的图纸集信息。
图纸集合:自定义参数和明细表
从 Revit 2026 开始,图纸集可用作参数和明细表的类别。
- 添加到“图纸集”类别的新参数会显示在每个图纸集节点上,并且参数值将同步到该集合中包含的每张图纸。 由于参数值由图纸集合驱动,因此参数值在集合中的每个图纸上都显示为只读。
- 如果修改图纸集上的参数值,这将更新所有图纸以及标题栏标签(如果包含)中的值。
- 将图纸移动到另一个图纸集也会执行相同的操作,并根据该图纸集中定义的内容自动更新值。
- 如果同时将参数添加到“图纸集”和“图纸”类别,则该参数将同时出现在这两个类别上。它是可编辑的,但值不同步。
- 图纸集支持两种类型的明细表(建筑构件和明细表关键字)。参数值可以直接在明细表中定义。
- 使用图纸集合关键字明细表时,“关键字名称”参数也将显示在每个集合上。
- 添加到“图纸集合”类别的所有参数也支持关联全局参数。
参数组合和优先级
项目信息
|
|
|
|
项目信息
|
|
图纸
|
|
项目信息
|
图纸集
|
图纸
|
- 图纸实例参数值优先。
- 将忽略“项目信息”和“图纸集合”参数值。
|
项目信息
|
图纸集
|
|
- “图纸集合”值按优先级排列并显示在图纸上。
- 如果图纸不在集合中,则将使用“项目信息”值。
|
|
图纸集
|
|
- “图纸集合”值按优先级排列并显示在图纸上。
- 对于不在图纸集中的图纸,该参数将隐藏。
|
|
图纸集
|
图纸
|
|
