配线

在“电气设置”对话框的左侧窗格中选择“配线”后，右侧窗格将包含配线表。

配线表中的设置决定了导线在项目的电气系统平面图中的显示方式。

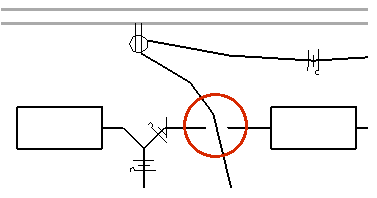

• 配线交叉间隙 - 指定用于显示相互交叉的未连接导线的间隙的宽度，如图所示。

• 导线记号 - 指定为火线、地线和中性线显示的记号的样式。

  Revit 提供了四种记号样式，如图所示：

  短导线记号
  圆导线记号
  挂钩导线记号
  长导线记号

  载入记号族的步骤

  1. 依次单击“插入”选项卡 “从库中载入”面板 （载入族）。
  2. 在“打开”对话框中，定位到“注释”“电气”“记号”。
  3. 选择一个或多个记号族文件，然后单击“打开”。

  可以为各个导线指定不同的样式。

  单击“值”列，单击 ，然后选择记号样式。

  可以使用族编辑器来自定义现有记号或创建其他记号。

• 横跨记号的斜线 - 指定是否将地线的记号显示为横跨其他导线的记号的对角线，如图所示。


  单击“值”列，单击 ，然后选择“是”将此功能应用于记号。如果您选择“否”，则显示为地线指定的记号。

• 显示记号 - 指定是始终隐藏记号、始终显示记号还是只为回路显示记号。
• 多线路回路的箭头 - 指定单个箭头或多个箭头是在所有线路导线上显示，还是仅在末端导线上显示。
• 回路箭头样式 - 指定回路箭头的样式，包括箭头角度和大小。
