通过旋转弯钩和曲柄创建标准三维钢筋形状

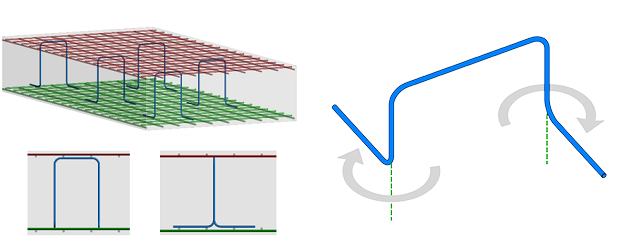

使用三维旋转的弯钩或曲柄放置钢筋，或者旋转现有钢筋的弯钩或曲柄。旋转钢筋末端的弯钩或曲柄时，如果钢筋、弯钩和曲柄段不再位于同一平面中，则会创建三维钢筋形状。

该钢筋形状将与具有类似旋转的现有形状匹配，或者将以各种弯钩旋转间隔创建新形状。自由形式钢筋还可与带旋转弯钩/曲柄的钢筋形状匹配，从而确保可以为此类钢筋提取预制数据。

提示：确保在钢筋形状定义中包含弯钩，以便形状与要发生的行为匹配。执行此操作的步骤：

这些三维形状以及现有多平面钢筋显示在平面和等轴测视图中、钢筋形状浏览器中或在更改现有钢筋的形状时。

在钢筋放置期间以及修改现有钢筋的形状时，可以选择所需的形状。

弯钩或曲柄旋转、钢筋形状和编号

定义钢筋形状时将考虑弯钩和曲柄旋转。为此，需要通过切换钢筋设置中的选项将弯钩包含在钢筋形状定义中，而曲柄始终定义钢筋形状。

钢筋编号会比较钢筋形状、段长度、弯钩或曲柄旋转以确定每个钢筋的编号。

在直钢筋的简单示例中，相同的旋转将使弯钩/曲柄位于同一平面中，并与旋转 0 度的钢筋形状（库中的标准形状）匹配。

如果弯钩或曲柄具有不同的旋转 - 它们不在同一平面中，则为每个 15 度间隔创建一个新形状。

在下例中，两根钢筋具有相同的钢筋形状，因为起点处的弯钩旋转角度在相同的 15 度间隔内。钢筋编号不同，因为弯钩旋转不同（40 度和 45 度）

提示：可以使用此旋转来建模墙中的连接线，该连接线分布在一个方向上，但连接不同方向的钢筋。

在“属性”选项板或钢筋明细表中切换“替代弯钩长度”或“替代曲柄长度”选项，以直接编辑每个钢筋实例的弯钩或曲柄长度。这适用于带弯钩或曲柄的任何钢筋，并要求将弯钩或曲柄长度指定给钢筋形状参数。

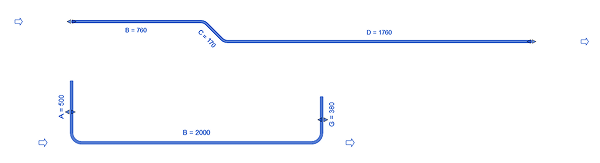

通过在画布中单击任意值，可以在“属性”选项板、明细表中或直接在画布中编辑段长度。

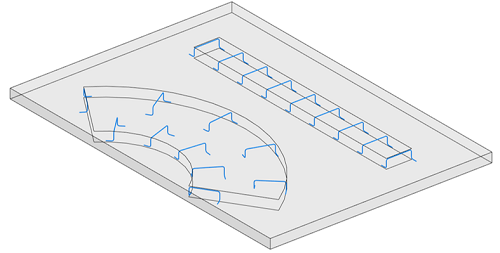

在路径钢筋内使用带三维弯钩的钢筋形状，以在项目中分布钢筋支座。

提示：选择路径钢筋内的钢筋，按空格键以绕其旋转并以不同方式调整其方向。

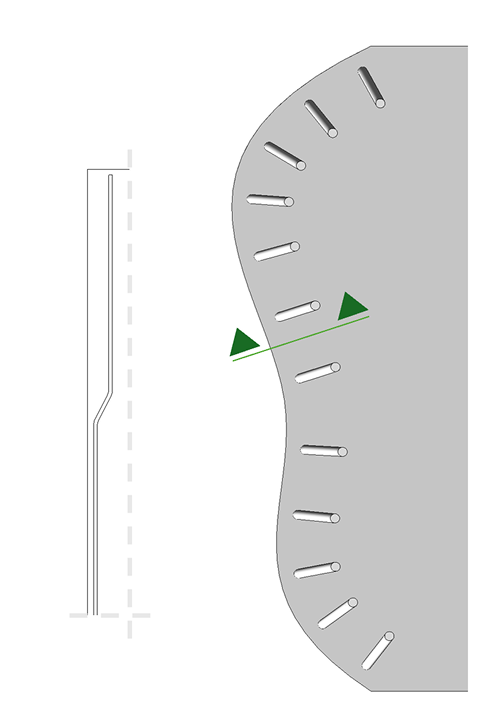

对于自由形式钢筋，曲柄或弯钩的默认旋转（0 度）垂直于主体表面。
