该自动化工具可为选定的结构物理对象创建分析图元。创建的分析模型遵循通过基于规则的自动化逻辑设定的工程理念。这些对象会对齐到项目标高和轴网，还会对齐到计算的参照。
自动化使用计算的默认值，但您也可以使用参数调整其设置。
对齐到轴网和计算的平面内参照
所选结构物理模型由自动化工具进行分析，以标识每个主方向。
对于每个主方向，选定的结构图元将基于其相对偏移进行分组。
对于每个标识的组，将计算一个虚拟轴网。此虚拟轴网将用作垂直对齐参照，组中的所有图元将在平面中对齐到该参照。

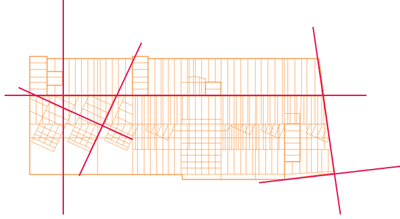

如果模型轴网与此组重叠，则它将被视为垂直参照，该组的所有图元将在平面中对齐到该垂直参照。
注： 此偏移是表示选择中所有梁宽度和壁厚的平均值的计算值。它可以乘以自动工具设置中存在的系数。
- 在“分析”选项卡
“结构分析模型”面板中，单击
（分析自动化）。
- 从下拉列表中，选择
（为建筑运行“物理到分析”）。
- 在“修改 | 修改”中，单击
（对齐）。
- 从下拉列表中选择
（对齐：在平面中）。
- 在“修改 | 在平面中对齐”中，根据需要调整公差。
您可以调整此倍增系数：

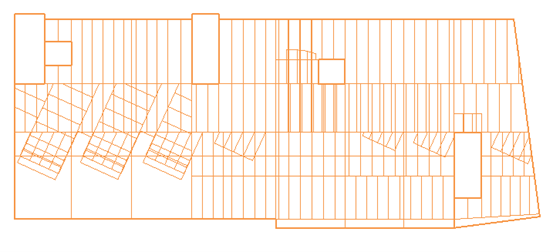

注： 若该系数值较高，会将物理图元组合在一起，它们之间具有较大的相对偏移。其关联的分析图元将与同一轴网对齐，从而提供简化的表示。

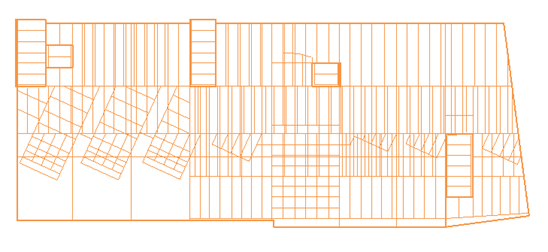

注： 若此系数值较小，则仅将彼此更靠近的物理单元组合在一起。结果是模型对齐程度较低，但是模型更关注平面中关联图元的位置。

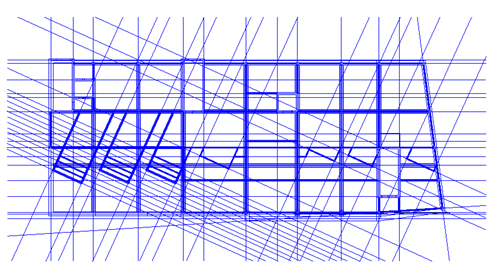

您可以预览公差调整：
- 在“分析”选项卡 “结构分析模型”面板中，单击 （分析自动化）。
- 从下拉列表中，选择 （为建筑运行“物理到分析”）。
- 在“修改 | 修改”中，单击 （对齐）。
- 从下拉列表中选择 （对齐：在平面中）。
- 在“修改 | 在平面中对齐”模式下，单击
（预览对齐）。
注： 调整公差或选择时，将重置平面内参照。现有参照计划将被删除。若要查看更改，请再次使用“预览对齐”。当您即将进行这些更改时，一些警告消息会通知您，您可以确认或取消这些更改。
对齐到标高

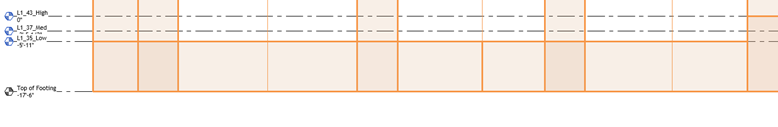

对于垂直对齐，每个模型图元都会查找公差范围内的标高。如果在此公差内找到标高，则此图元的分析表示将与该标高对齐。
此公差是每种对象类型的计算值：
- 对于梁，它是其横截面高度。
- 对于楼板，它是其厚度。
- 对于柱和墙，它是其高度。
此公差的测量方式为：
- 梁几何轴。
- 楼板和基础底板顶部。
- 墙和柱的顶部或底部。
此公差可以乘以每种对象类型的自动化工具设置中存在的系数。
若要调整公差值，请执行以下操作：
- 在“分析”选项卡 “结构分析模型”面板中，单击 （分析自动化）。
- 从下拉列表中，选择 （为建筑运行“物理到分析”）。
- 在“修改 | 修改”，单击 （对齐）。
- 从下拉列表中，选择
（对齐：到标高）。
- 在“修改 | 对齐到标高”“标高公差”面板中，根据需要调整公差值。
注： 较大的系数有助于单元查找更远的标高。
如果在图元的公差范围内标识了更多标高，则指定给大多数图元的标高将是所有图元的对齐标高。

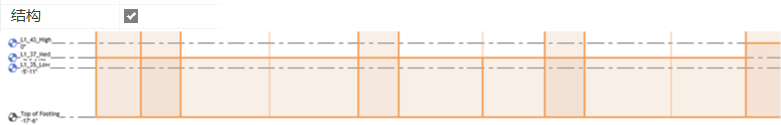

如果要指定图元将对齐到的标高，请在标高属性中选中“结构”参数。
对齐到倾斜平面
倾斜平面是计算的虚拟参照，它们由自动化工具识别水平角度小于 35 度的倾斜椽确定。
此椽的分析表示以及所有与此椽有物理对应项的分析图元将对齐到此平面。
注： 不能调整倾斜平面的对齐方式。此外，为了实现自动化，建议使用斜面的简单组合（例如一到两个坡度的屋顶）。
