点到点钢建模

使用“结构设置”中新的全局选项，从确切的起点和终点开始创建钢图元几何图形。

如果选中“管理”选项卡 “结构设置”面板 （结构设置）“结构钢图元”选项卡 “自动缩短”“在自动连接期间禁止自动缩短钢图元”，则此选项可用。

• 点对点建模可定义精确的几何图形，从而使您能够直观地检查钢图元的正确性。
• 新的全局选项还将追溯更改现有项目的所有钢图元的几何图形。
• 点对点建模不会改变自动连接行为。

该选项可用于：

• 结构钢框架
• 结构钢柱
• 结构钢桁架
• 使用钢剖面的梁系统
• 使用钢图元的支撑

长度参数已移至“属性”选项板中的“尺寸标注”类别，并重命名为“系统长度”，以更好地反映这是分析长度，即用于创建杆件的两点之间的理论距离。物理图元的长度将继续与“剪切长度”参数一起显示，该参数考虑了对杆件长度的任何几何图形更改。

此更改对所有结构杆件有效。

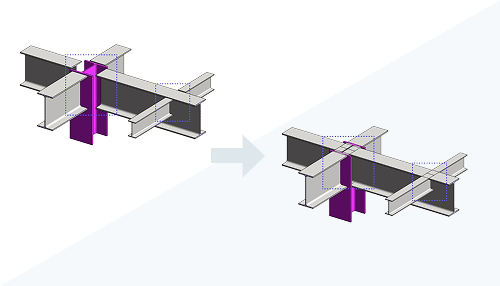

斜柱行为和工作流

此工作流更新增强了参数的可靠性。

使用点对点工作流添加斜柱时，柱的几何图形现在会延伸到系统长度的终点。

如果关闭点对点选项，则斜柱将调整为次要状态。在此状态下，柱与相交梁的底部对齐，并附着到最小的交叉线。这不同于修剪与梁相切的面的默认行为。

有关其他信息，请参见点对点钢建模。
