参数化钢筋曲柄

轻松对拥挤区域中的曲柄钢筋建模，以防止碰撞。

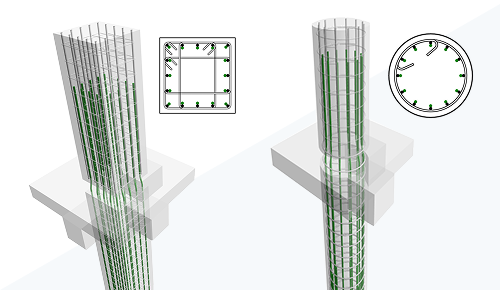

• 您可以将带有曲柄的钢筋延伸到类似的混凝土图元。
• 与弯钩一样，曲柄是钢筋的参数化端头。
• 您可以向形状驱动和自由形式钢筋添加曲柄。曲柄的存在定义了形状，要么与现有曲柄匹配，要么创建一个新形状。
• 曲柄添加在形状驱动和自由形式钢筋的管段长度内。

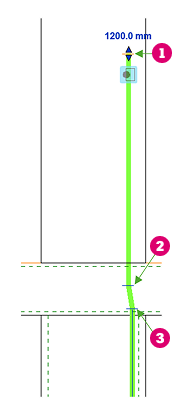

• 编辑带曲柄钢筋的约束：对于每个曲柄钢筋端点，有三个用于测量偏移的操纵柄位置：

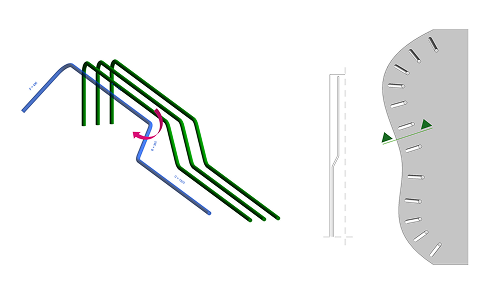

• 曲柄和弯钩旋转：曲柄旋转将应用于集中的所有钢筋，并定义钢筋形状。使用“编辑钢筋”旋转各个钢筋。对于自由形式钢筋，曲柄的默认旋转（0 度）垂直于主体表面。


• 曲柄尺寸标注和按类型替代：复制现有曲柄类型以创建自己的曲柄类型。替代钢筋类型的曲柄斜率和长度值。请参见钢筋曲柄长度参数。
• 报告曲柄钢筋长度并编辑钢筋形状族：
  • 从钢筋形状族中的“起点类型”/“终点类型”参数控制弯钩、末端处理方式和曲柄的指定。
  • 使用新的“形状名称”参数可报告曲柄钢筋和草图钢筋的形状代码。该参数可从形状族进行编辑。
  • 将起点/终点曲柄长度添加到钢筋形状参数，以便在模型中报告。
  • “形状名称”在模型中为只读。

此功能由客户在 Ideas 论坛上提出，并在产品路线图中进行了介绍。

有关其他信息，请参见定义和添加钢筋曲柄编辑曲柄钢筋的钢筋约束。
