使用水平回歸分析建立定線

瞭解如何使用水平回歸分析產生和檢閱定線。

若要透過水平回歸分析產生定線，請首先指定測量的線性資料，然後定義基準定線性質。

指定水平回歸準則

1. 開啟水平回歸設置對話方塊。
   • 按一下「常用」頁籤 「建立設計」面板 「定線」下拉式清單「水平回歸分析」。
   • 按一下「軌道」頁籤 「定線」面板 「水平回歸分析」。
     水平回歸設置對話方塊隨即顯示。


2. 在水平回歸設置對話方塊中的「輸入資料」下，指定要用來建立水平回歸分析的資料類型：COGO 點、地勢線、2D 聚合線或 3D 聚合線。
3. 按一下「路徑 1」旁邊的「」。
   註: 如果選取「COGO 點」做為輸入類型，您可以使用下拉式清單來選取一個點群組。
4. 在圖面中，選取要用來建立水平回歸分析的物件。按下 Enter。
   註: 您僅可以選取屬於步驟 2 中所選輸入類型的物件，不能選取多種類型的物件。
5. 如果您要在兩條物件路徑之間建立水平回歸分析，請在「路徑 2」旁按一下 。此步驟是可選的。如果您選取路徑 2，則回歸的輸出將是路徑 1 和路徑 2 之間的中心線。
6. 在圖面中，選取要用來建立水平回歸分析的物件。按下 Enter。
7. 在「定線設定」下，指定以下參數：
   • 名稱
   • 工址
   • 類型
   • 型式
   • 起點樁號
   • 標示集
   • 圖層
   • 螺旋線類型
   • 設計速度
   • 樁號方向
8. 按一下「確定」。

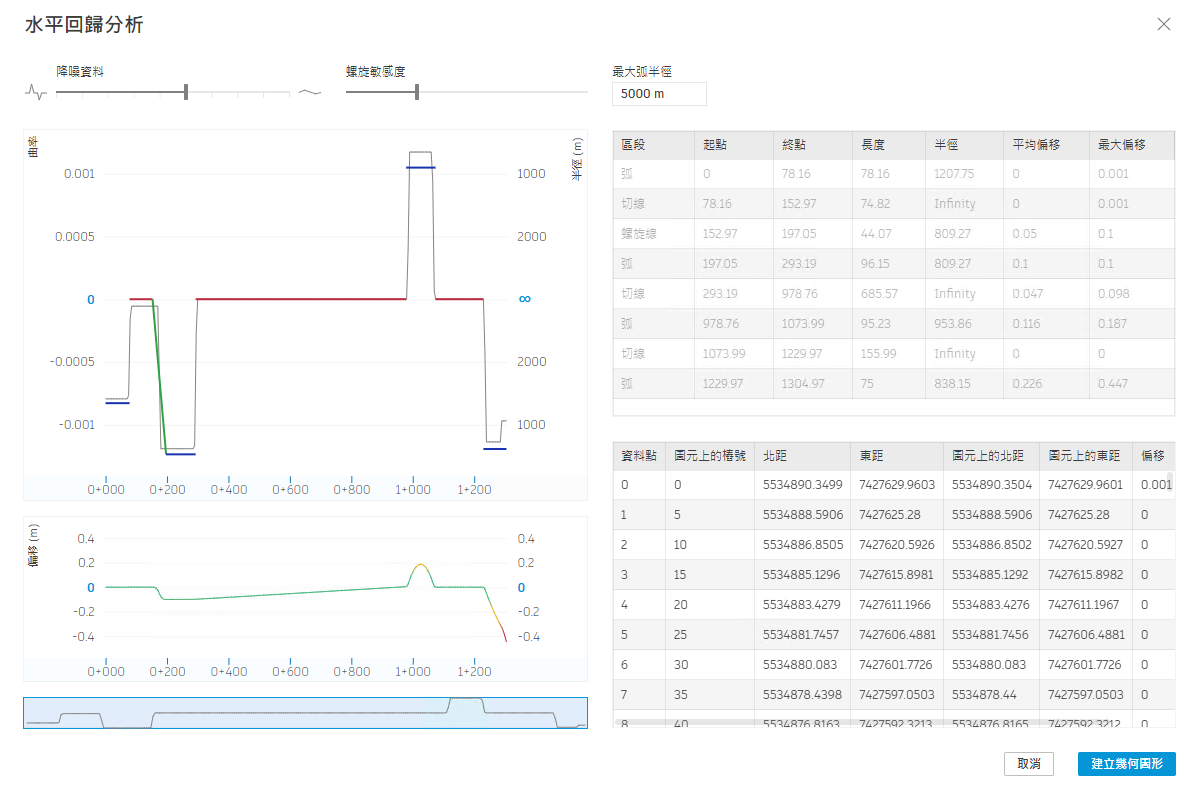

水平回歸分析遠景隨即顯示。

9. 檢閱並細化水平回歸所產生定線的資料。
10. 按一下「建立幾何圖形」以建立定線。
