匯出建築元件

匯出 RFA、IFC 或 ADSK 檔案，其中包含模型、接頭資料，以及與 AutoCAD MEP 和 Revit MEP 通訊時所必需的其他資訊。

新增功能：2025、2026

1. 在功能區上，按一下「環境」頁籤 「開始」面板 「BIM 內容」。

2. 在功能區的「RFA」面板中，按一下「建立性質」，並包括與匯出檔案用途相關的 Inventor 性質。

3. 在功能區的「RFA」面板中，按一下「匯出建築元件」。

   注意事項: 如果模型很複雜或有許多元件，系統會提示您建立簡化版本。如果您打算匯出 Revit 族群 (RFA) 模型，建議這樣做。按一下「是」，結束「匯出建築元件」指令並啟用「簡化替代件」指令。若要取得有關從組合建立簡化零件的資訊，請參閱〈從組合建立簡化零件〉。

4. 指定「另存類型」值，選項有：

   • Revit 族群檔案 (*.rfa) - 預設

   • IFC (*.ifc)

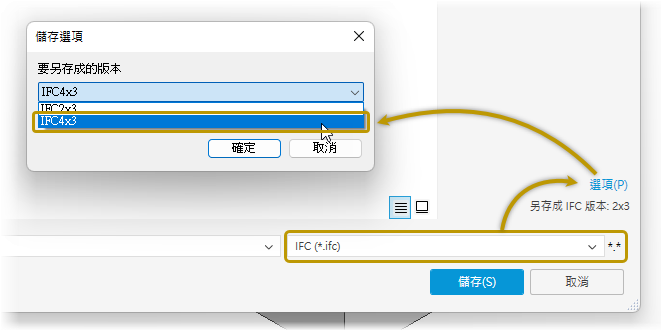

     • 按一下「選項」並選擇 IFC 2x3 或 IFC 4x3



   • Autodesk 交換檔案 (*.adsk)

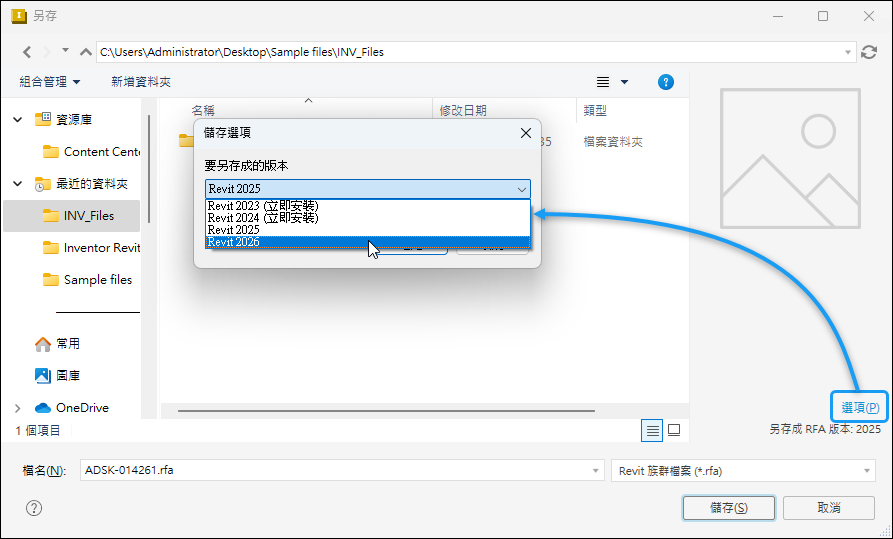

5. (可選) 對於 RFA 檔案，您可以指定要輸出至哪個 Revit 版本 (2023 和更高版本)。在「另存」對話方塊中，按一下「選項」，然後在「儲存選項」中，選取 RFA 檔案的 Revit 版本。



   注意事項: 如果未安裝相符版本的 Revit Core Engine (RCE)，則系統會提示您進行安裝。如果您同意安裝相符的 RCE，系統會關閉「匯出建築元件」指令，並開始安裝。在安裝期間，您可以繼續進行其他 {inventor} 工作。安裝完成後，您可以啟用「匯出建築元件」指令 (上面的步驟 2)。此功能是在 {inventor} 2023 中加入的。

6. 完成後，按一下「儲存」。
