分割表格的步驟

分割表格，並移至單獨的圖紙或位置。

您可以分割零件表、孔表格、修訂表格或一般表格，並將分割的剖面移至新位置或圖紙。

以下範例展示如何分割零件表，然後將新區段移至其他圖紙。

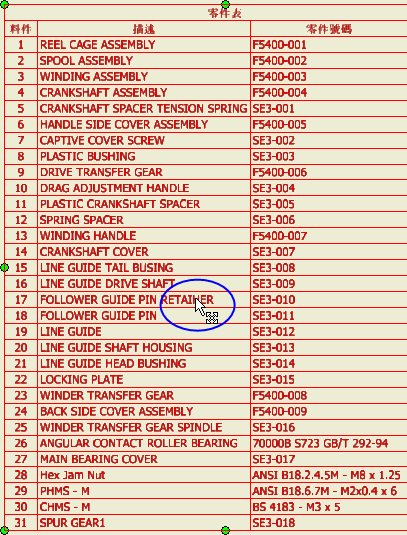

1. 將滑鼠移至表格列中您要進行分割的文字上。在移動圖示出現時按一下右鍵。

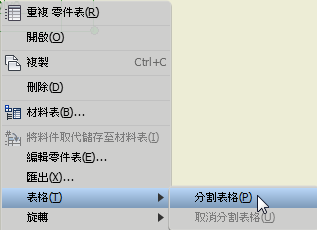

2. 按一下關聯式功能表中的「表格」「分割表格」。



   系統會將表格分割為兩個區段。在瀏覽器中，新表格區段將顯示為父系表格的子表格。

   秘訣: 若要將表格重新縫合在一起，請在畫面或瀏覽器中，於表格區段上按一下右鍵，然後按一下「取消分割表格」。所有區段將連接成父系表格。

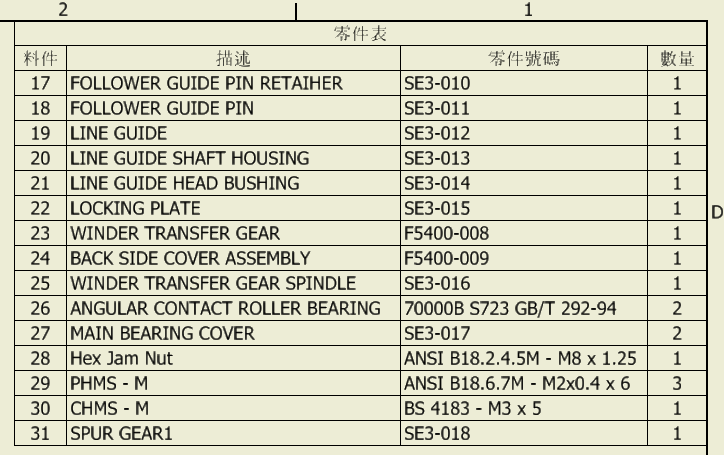

3. 將分割的剖面移至新圖紙：

   • 展開瀏覽器中的「零件表」。

   • 將分割的表格拖曳至新圖紙標示正下方的區域。



4. 在瀏覽器中按兩下新圖紙，使其處於作用中狀態，然後調整分割表格的位置。



編輯分割的表格

若要編輯所有表格區段的性質，請編輯父系區段。儲存編輯後，分割表格的所有區段都會套用您所做的變更。

若要變更特定子區段的性質，請編輯該區段。將會保留套用至子區段的所有性質取代，直到取消分割表格。
