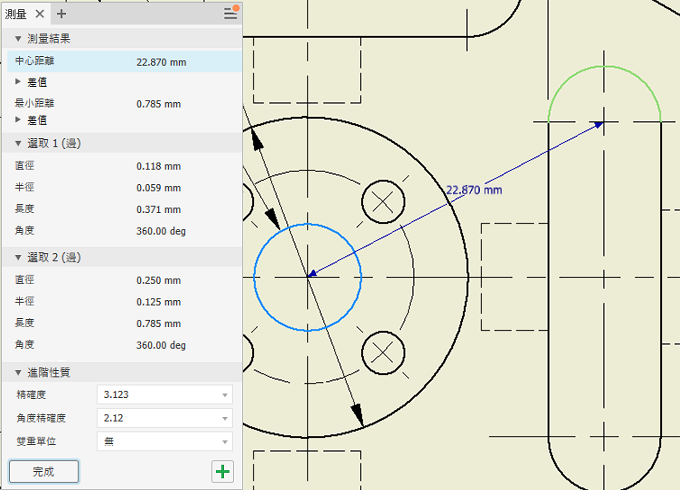

在模型或圖面中測量距離、長度、角度、迴路或面積

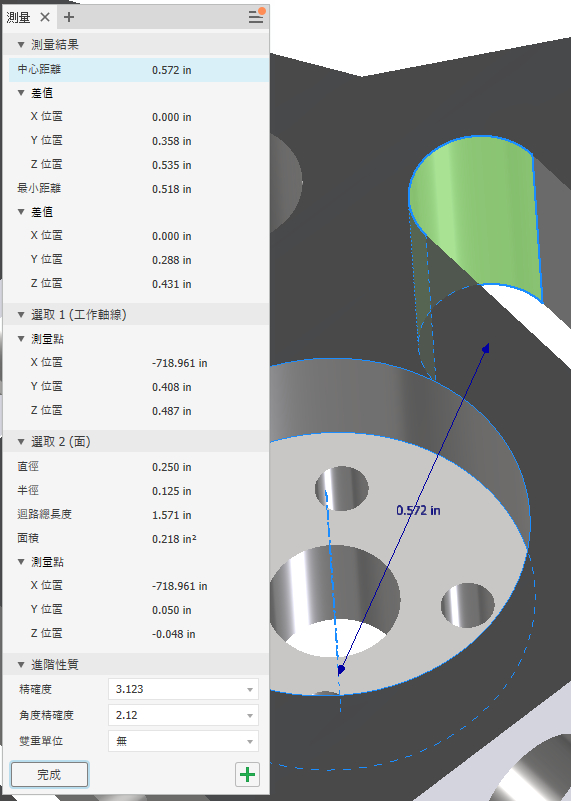

有關每個選取的資訊會顯示在「測量工具」面板和圖形視窗中。測量工具面板可展示您的選集對應的所有可能的值，以及兩個選集的結果。在測量工具面板中按一下某個值時，選集和測量會顯示在圖形視窗中。

可以重調值欄位的欄大小。將游標暫停於值的左側，然後按一下並拖曳即可重調欄大小

1. 在功能區上，按一下「工具」頁籤 「測量」面板 「測量」。或者，按一下標記功能表中的「測量」。

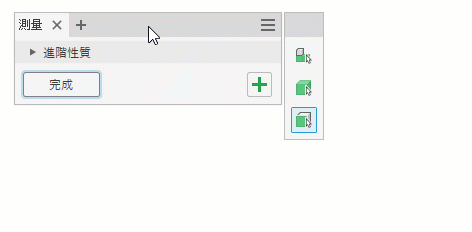

2. 僅在 Inventor 組合中，如果需要，選取一個選取優先度：「元件」、「零件」或「邊」和「面」。
3. 選取「進階設定」下拉箭頭，然後設定雙重單位和精確度值。如果可以，選取要使用的使用者座標系統 (UCS)。
4. 在圖形視窗中，點選要測量的幾何圖形：
   • 邊長：點選邊。
   • 圓柱面或圓的直徑：選取面或邊。
   • 圓柱面或弧的半徑：選取面或弧。
   • 某個點相對於原點的位置：點選該點。螢幕上即顯示該點相對於作用中座標系統的每條軸線的位置。
   • 兩點之間的距離：點選第一點，再點選第二點。選取第二點時，即會顯示該點相對於原點的位置，以及相對於第一點的位置差。
   • 以下任意 2 個幾何圖形之間的距離：直線/軸線、弧/圓、雲形線和任何類型的曲面、草圖點/平物面：點選第一個幾何圖形，再點選第二個幾何圖形。
   • 組合中兩個元件之間的距離：選取第一個元件，再選取第二個元件。此時將顯示最小距離值。兩個元件間的最小距離可以是邊、面或頂點
     注意事項: 變更優先度還會變更您可以執行的最小距離測量之類型，如元件之間或零件之間的最小距離。該指令預設為「選取面與邊」優先度。在組合中使用「元件優先度」時，只能選取元件 (而不能選取面) 做為有效選取。在完成第一個選取後變更選取優先度，會重置指令。
   • 弧長：選取一段弧。
   • 角度：使用下列方法之一：
     • 選取兩條直線、邊或面。
     • 選取兩個點，然後在按住 Shift 的同時選取角度的第三個點。
     • 選取弧或圓。
     • 選取一條直線或軸線，然後選取一個平物面。
   • 面積和迴路：選取要測量的連續封閉面域。
     注意事項: 若要在「選取其他」清單中包括草圖迴路，請選取「進階設定」選項「偵測草圖迴路」。預設設定為「打開」。



若要複製一個值或所有值：在值上按一下右鍵，然後從關聯式功能表中選取「複製」或「全部複製」。

5. 按一下「完成」以關閉面板，或按一下「重新啟動」以啟動新測量順序。您也可以按一下圖元區的空白區域，來開始新順序。
