「凸緣」性質面板參考
透過將板金面、折彎和其他參數加入至面上的邊或邊迴路，來定義凸緣。
新增功能：2021、2025
「凸緣」性質面板會填入作用中板金型式的預設設定。您可以根據每個凸緣或一組凸緣取代這些設定。「性質」面板提供最佳化的工作流程。
若要進一步瞭解「性質」面板，請參閱以下主題：
存取方式
功能區：「板金」頁籤
「建立」面板 「凸緣」
「凸緣」性質面板
指定邊、角度、半徑、高度、要從其測量高度的基準、放置、折彎相對於邊的位置，以及折彎和轉角處理。
凸緣名稱
會提供預設名稱，但您可以按兩下凸緣名稱，以對其進行編輯和變更。
進階設定
右上角的功能表提供了與凸緣工作流程相關的指令。
作用中的預置
顯示使用中的具名預置，並可讓您存取已建立的任何凸緣預置。顯示_「無預置」_時，「性質」面板欄位會填入上次使用的值。
加入預置
使用目前的「性質」面板設定，建立自訂預置。建立板金凸緣時，可使用預置。
預置設定
可讓您控制預置清單，以及預置的顯示順序。

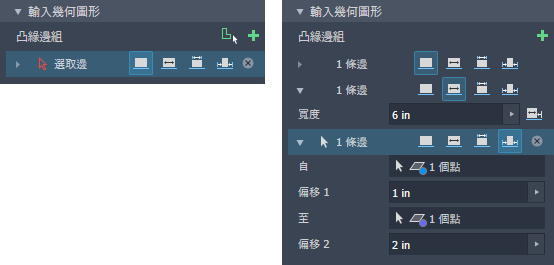

輸入幾何圖形群組
凸緣邊組
組成凸緣特徵的一個或多個凸緣的集合。選取的邊不必相鄰。
加入邊組 加入邊組，以建立具有不同選項的凸緣。展開邊組，以存取邊組中的個別邊及其選項。
邊選取器 依預設，啟動指令時，邊選取處於作用中狀態。若要刪除邊選取並重置選取器，請按一下列右端的 X，然後選取其他邊。選取器會將邊加入至目前邊組。
邊迴路 按一下邊，以選取形成面的所有相鄰直邊。這些性質將套用至邊組中的所有邊。
邊選項
邊
將參數套用至所選邊的完整長度。
寬度 (範圍)
將參數套用至所選邊，其中凸緣寬度從邊中心均勻分佈。
寬度
指定凸緣寬度。
偏移
允許從距選取的互垂面或平面指定距離處，沿選取的邊開始凸緣。
- 偏移自：選取與凸緣邊互垂的面。
- 偏移距離：指定與所選偏移面的距離。
翻轉方向 反轉偏移方向。
介於
凸緣寬度由位於「從」和「至」輸入之間的所選邊部分進行定義。
- 自：凸緣開始位置的面或平面。
- 至：凸緣結束位置的面或平面。
偏移
凸緣寬度由距邊每一端的偏移進行定義。
- 自：從其開始測量起始偏移的面或平面。
- 距離 1：指定「從」輸入偏移距離。
- 至：從其開始測量結束偏移的面或平面。
- 偏移 2：指定「至」輸入偏移距離。
高度範圍
指定凸緣高度是由特定的距離定義，還是透過選取終止幾何圖形來定義。
距離
距離包括凸緣高度值、凸緣高度的測量方式、凸緣方向和測量方法。可與凸緣面對齊或正投影於基準面，來指定高度測量值。
對齊 (預設)
平行於凸緣角度來測量凸緣高度。
正投影
互垂於基準平面來測量凸緣高度。

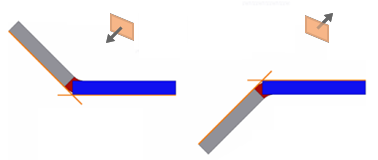

方向
與「距離」配合使用，可指定將凸緣放置到基準面的哪一側。
預設
凸緣會朝所選邊所在的一側彎曲。
翻轉
凸緣會朝所選邊的對側彎曲。
測量
與「距離」搭配使用，可定義測量方式。
外側面
測量自兩個外側面交點的凸緣高度。
面
測量自內側面的交點的凸緣高度。

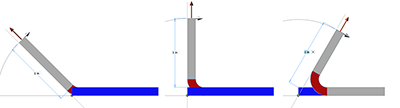

選取的邊
測量從所選邊到凸緣面的凸緣高度。
相切平面
測量平行於凸緣面且與折彎相切的凸緣高度。
****
定義相對於所選點的凸緣高度。
距離
選取頂點 (點) 做為距離輸入。凸緣會以指定角度延伸，以與其所在面或平面上的點相交。
偏移
指定從參考點到凸緣終止面的距離。
「至」選項會使用以下方法來計算終止。
- 偏移
- 參考點
- 計算的距離
- 平行於基準平面的平面
- 基準平面
角度和放置
指定角度值定義方式、放置和凸緣位置。
角度 (依值)
定義凸緣相對於包含所選邊的面的角度。該欄位接受數字輸入、公式、參數或測量值。
依參考
定義凸緣的角度，以與所選面或平面相符並共平面。
放置
指定凸緣相對於凸緣平面位置的放置方式。
位置
指定材料要分配到凸緣平面的哪一側。以下插圖展示了根據位置選項進行放置的方式。
通過平面的外側面

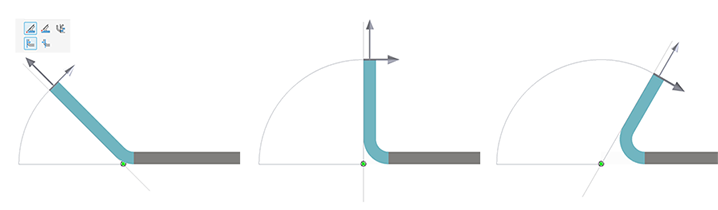

通過夥伴邊的平面

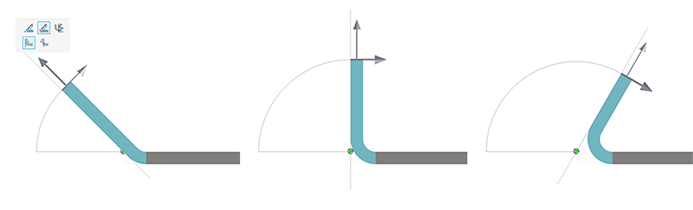

通過所選邊的平面

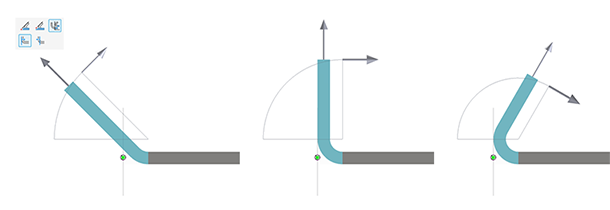

與側面相切或位於側面的平面
通過平面的內側面

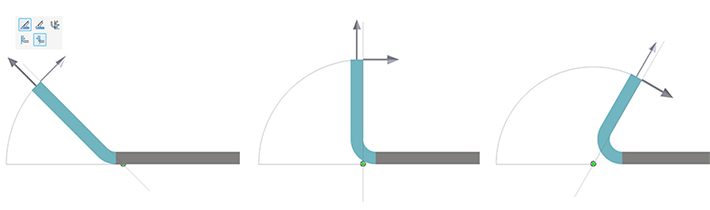

通過夥伴邊的平面

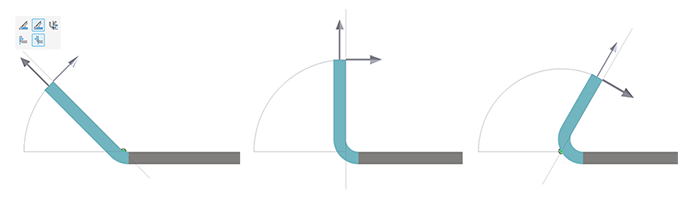

通過所選邊的平面

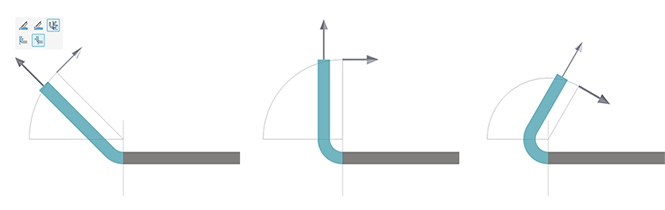

與側面相切或位於側面的平面
折彎性質
折彎半徑
定義凸緣和面 (包含所選邊) 之間的折彎半徑。該值預設為系統參數「折彎半徑」的值 (在「板金型式」對話方塊中定義)。該欄位接受數字輸入、公式、參數或測量值。
展開規則
指定從摺疊板金零件建立展開圖時使用的方法。板金展開規則在型式編輯器中定義。若要取得更多資訊，請參閱〈加入、編輯或同步板金展開規則〉。
離隙造型
預設 (依型式) 在「板金型式」中定義。若要變更預設，請修改型式。您可以透過選擇下列其中一個造型，來修改預設方法。
撕裂
因材料故障而導致的可接受的折彎離隙。此種離隙造型在需要緊密的折彎以及使用特定材料時常用。在插圖中，C 表示建立帶有離隙的折彎後所剩材料的大小。此參數用於定義值。
圓形
以半圓結束的切割定義的折彎離隙造型。通常使用雷射切割技術產生。在以下插圖中，A 表示折彎離隙寬度 (直徑)，B 表示變形區域外到直徑相切點的折彎離隙深度，C 表示建立帶有離隙的折彎後所剩材料的大小。每個參數都定義折彎離隙預設。
直的
由方形轉角定義的折彎離隙造型。手工製造的通常為直的，並且通常透過鋸切口產生。在以下插圖中，A 表示折彎離隙寬度，B 表示變形區域外的折彎離隙深度，C 表示建立帶有離隙的折彎後所剩材料的大小。每個參數都定義折彎離隙預設。
折彎轉移
定義在折彎展開圖中展示的情況。摺疊模型會展示「無」轉移類型 (對於「修剪」以外的所有轉移類型) 或「修剪」類型 (如果選取此類型)。以下影像展示此摺疊模型的轉移類型。
無
根據幾何圖形，相交於所選折彎處的兩個面的邊之間會產生一條雲形線。
交點
從與折彎特徵的邊相交的折彎區間的邊上產生一條直線。在以下插圖中，展示了之前所示摺疊模型的顯示此轉移類型的展開圖部分。
直線
從與折彎特徵的邊相交的折彎區間的邊上產生一條直線。在以下插圖中，展示了之前所示摺疊模型的顯示此轉移類型的展開圖部分。
弧
從與折彎特徵的邊相交的折彎區間的邊上產生一條直線。在以下插圖中，展示了之前所示摺疊模型的顯示此轉移類型的展開圖部分。
修剪以供折彎
此轉移類型顯示在摺疊模型中，可產生與折彎特徵互垂的折彎區間切割。在以下插圖中，展示了右側所示摺疊模型的顯示此轉移類型的展開圖部分。
轉角預設
轉角預設在「板金型式」中指定。在同一特徵中建立多個凸緣時，會啟用轉角預設。這可啟用一個平滑的工作流程，其中凸緣需求在一次作業中完全定義。對於需要特定轉角處理的單獨建立凸緣，請使用「轉角接縫」指令。

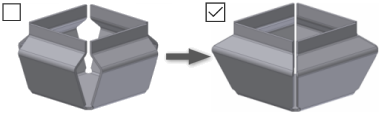

自動斜接
在折彎角度大於 90 度的單一作業中，若建立或編輯至少兩條凸緣邊，則「自動斜接」會在相鄰的凸緣邊之間自動延伸材料。選取此選項，可使其自動延伸凸緣以建立轉角間隙。
斜接間隙
指定建立斜接轉角時使用的間隙寬度。預設為「間隙大小」，在「板金型式」中定義。
轉角造型
預設 (依型式)
預設在「板金型式」中定義。若要變更預設，請修改型式。
圓形
交點 以折彎線交點為中心的環形凹口。
相切 與斜接邊相切的環形凹口。
頂點 周長與共用面切點相交的環形凹口。
方形
交點 以折彎線交點為中心的方形凹口。
**** 轉角與共用面相切點相交的方形凹口。
撕裂
將凸緣邊延伸至相交處。無離隙，允許在摺疊模型的折彎區間出現材料故障 (撕裂)。
修剪以供折彎
由折彎區間線限定的多邊形凹口。
線性熔接
從內折彎區間線與凸緣邊的交點到外折彎區間線與凸緣邊的交點進行定義的 V 形凹口。最小離隙允許透過後續的熔接作業來封閉轉角。
弧熔接
沿折彎區間的外側邊 (收斂於等於「斜接間隙」值的展開間隙) 與凸緣邊相切的曲線。凸緣之間的間隙沿離隙長度等距分佈，適合於後續弧熔接。
雷射熔接
沿折彎區間的外側邊 (收斂於等於「斜接間隙」值的相切弧) 與凸緣邊相切的曲線。凸緣之間的間隙沿離隙長度等距分佈，適合於後續雷射熔接。
轉角離隙
預設 (依型式)
預設在「板金型式」中定義。若要變更預設，請修改型式。
無取代
在展開圖中塑型時不取代幾何圖形。
交點
延伸凸緣邊並使其相交。
全圓
將凸緣邊延伸至相交處，然後放置與折彎區間切線相切的圓角。半徑可能會大於使用「圓及半徑」選項產生的半徑。
圓及半徑
將凸緣邊延伸至相交處，然後放置指定大小的相切圓角。半徑可能會小於使用「全圓」選項產生的半徑。

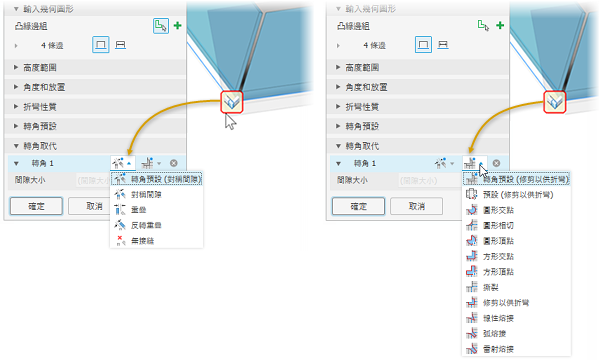

轉角取代
當凸緣特徵由多個凸緣組成時，為每個選取的轉角提供取代離隙和造型選項。
轉角 #
唯一識別參與所選特徵的轉角。
離隙取代
僅提供所選轉角的轉角離隙類型。使用下拉式清單可選取所需的離隙條件。
- 轉角預設：預設在「板金型式」中定義，並顯示相關圖示。若要變更預設，請修改型式。您可以選擇下列其中一個條件，來修改預設方法。
對稱間隙：延伸兩條邊的凸緣面，以建立等距間隙。
重疊：將第一條選取邊的凸緣面延伸至第二條選取邊的外側面。
反轉重疊：將第二條選取邊的凸緣面延伸至第一條選取邊的外側面。
無接縫
造型取代
僅提供所選轉角的轉角造型類型。從下拉式清單中選取所需的造型。轉角造型清單如上所述。
間隙大小
設定所選轉角的間隙大小。使用板金型式中定義的預設大小。按一下右側的圖示以取代預設。
離隙大小
設定所選轉角的離隙大小。使用板金型式中定義的預設大小。按一下右側的圖示以取代預設。
