關於「性質」面板

「性質」面板可讓您關聯式存取用於建立和編輯特徵的參數。

新增功能:202220242025

「性質」面板浮動於圖形區域上方,最初顯示在圖形區域左上方。面板可重新調整大小、與模型瀏覽器結合、移至其他位置,甚至移至次要顯示器。「性質」面板使用具有摺疊控制 (而非頁籤) 的參數群組。

主要概念

工具選項板

一些指令包括工具選項板。工具選項板顯示對作業中的指令很有用的選項。工具選項板預設會停靠到性質面板。

瞭解「性質」面板的使用者介面

以下是您將在「性質」面板中看到的一些行為。

軌跡

軌跡會以水平方式顯示文件架構中的目前位置或作用中位置。您可以從軌跡存取文件、特徵和草圖,具體取決於文件類型。

通常,「性質」面板以特徵定義模式開始。您可以按一下軌跡文字,在特徵和草圖之間來回切換環境。所選環境的軌跡文字以藍色顯示。

您也可以使用功能區中的「返回特徵」 指令,從草圖編輯切換回特徵編輯。該圖示顯示正在建立或編輯的作用中特徵,例如「擠出」、「迴轉」等。

重要: 在特徵預覽期間,可以對可見的草圖標註進行編輯,而無需進入草圖環境。

切換環境會讓目前的環境交付所做的任何變更後再進行切換。因此,從特徵切換至草圖將會先建立定義的特徵,然後環境才會發生變更。從草圖切回至特徵會導致先接受所有的草圖幾何圖形變更,然後環境才會發生變更。「性質」面板欄位隨環境變更而更新。

您可以透過軌跡來編輯特徵或草圖名稱。

  1. 按一下您要編輯的軌跡文字,以將其啟用。
  2. 再次按一下以進入編輯模式。
  3. 修改該文字。
  4. 按 Enter 完成變更。按一下「確定」以完成特徵時,瀏覽器節點名稱會更新。
注意事項: 如果您從一個軌跡項目變更為另一個軌跡項目,則會自動保留所有「性質」面板變更。

「進階設定」功能表

「性質」面板功能表包含與作用中建立或編輯指令上下文和文件類型相關的設定。功能表項目是關聯式的,僅會顯示相關指令可以使用的選項。某些進階設定會取代預設行為。在有些情況下,這些設定預設為「打開」。選取功能表項目可打開/關閉選項。

這些設定在「性質」面板上的狀態會在階段作業之間保留。因此,如果您關閉了一個選項,稍後又想使用該選項,則需要再次將其打開。

注意事項: 打開「按 Enter 一次以完成指令」選項,即可使用舊式 Enter 行為。

「性質」面板導覽

Tab 鍵

在「性質」面板或圖元區中,您都可以使用 Tab 鍵從一個欄位移至另一個欄位。在圖元區中使用 Tab 鍵時,定位點表示顯示的參數。在「性質」面板中使用 Tab 鍵時,會針對面板中列示的這些參數進行定位。相關欄位會交叉亮顯。

字元鍵

在下拉式清單中,使用字元鍵可快速搜尋並找到清單項目。

「性質」面板和圖元區編輯

建立或編輯特徵時,您可以使用「性質」面板中的編輯欄位、圖元區編輯欄位或特徵操控點來修改值。

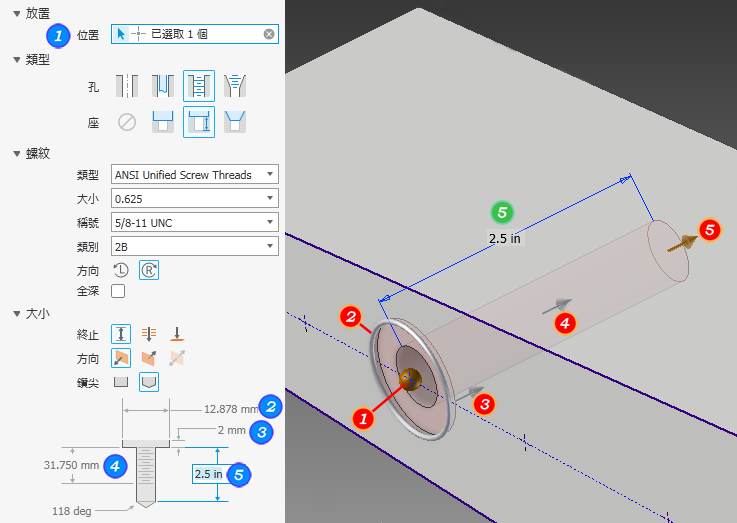

以下範例使用孔特徵來說明各種參數值存取點。

「性質」面板和圖元區編輯控制的預設行為是允許您使用鍵盤輸入。編輯值輸入時,以下內容適用:

可以按照上面的〈「進階設定」功能表〉部分所述,恢復舊式 Enter 行為。

選取器狀態

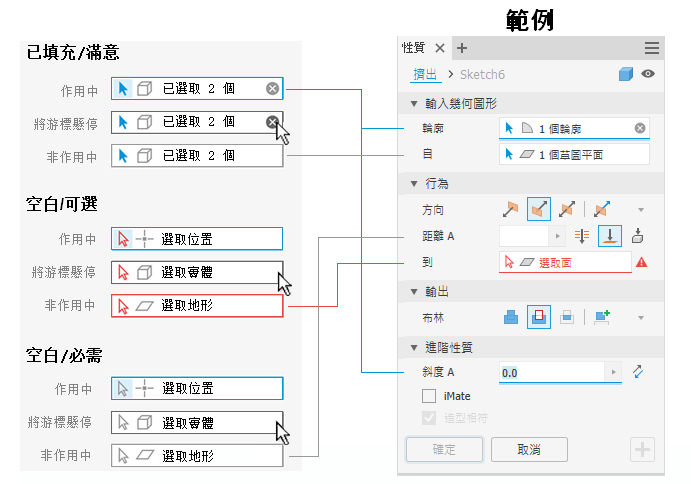

「性質」面板選取器使用顏色顯示其狀態。按一下選取器欄位可將其啟用。下圖以一個範例展示了這些狀態。

清除選取項

選取項目後,選取器欄位會顯示選取的項目數,並且欄位右側會顯示「X」。若要清除選集,請按一下「X」,然後進行下一次選取。

標記功能表

如果不滿足所需的輸入,則標記功能表會顯示停用的「確定」按鈕,或在 3 點鐘位置顯示「繼續」按鈕,以警示您需要完成定義。

退回行為

當指令顯示「性質」面板或對話方塊時,退回作業的行為會略有不同。以下是其運作方式:

進階性質

根據所建立的特徵類型,此區段會填入更專用的選項。

使用「性質」面板的指令主題
