設定圖形視窗的色彩計畫、背景外觀和可選擇的背景影像。

新增功能：2021、2021.1、2025、2026

存取方式

功能區上 「檢視」頁籤 「外觀」面板

「檔案」「選項」「顏色」頁籤

「工具」頁籤 「選項」面板 「應用程式選項」「顏色」頁籤

設計/製圖

顯示設計或製圖環境中的色彩計畫效果。按一下「設計」或「製圖」，在檢視方塊中檢視作用中色彩計畫效果。

使用者介面主題

控制應用程式圖示、視窗框架、背景 (預設)、「性質」面板和對話方塊的顏色。從可用主題清單中選取一個使用者介面主題。

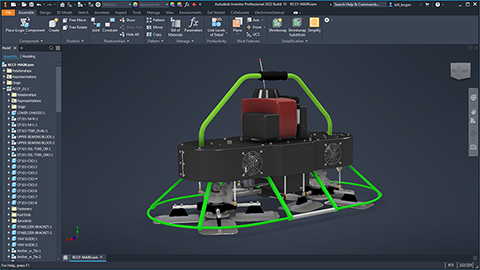

深色 (預設)

選擇「深色」主題，讓圖示位於深灰色背景中。

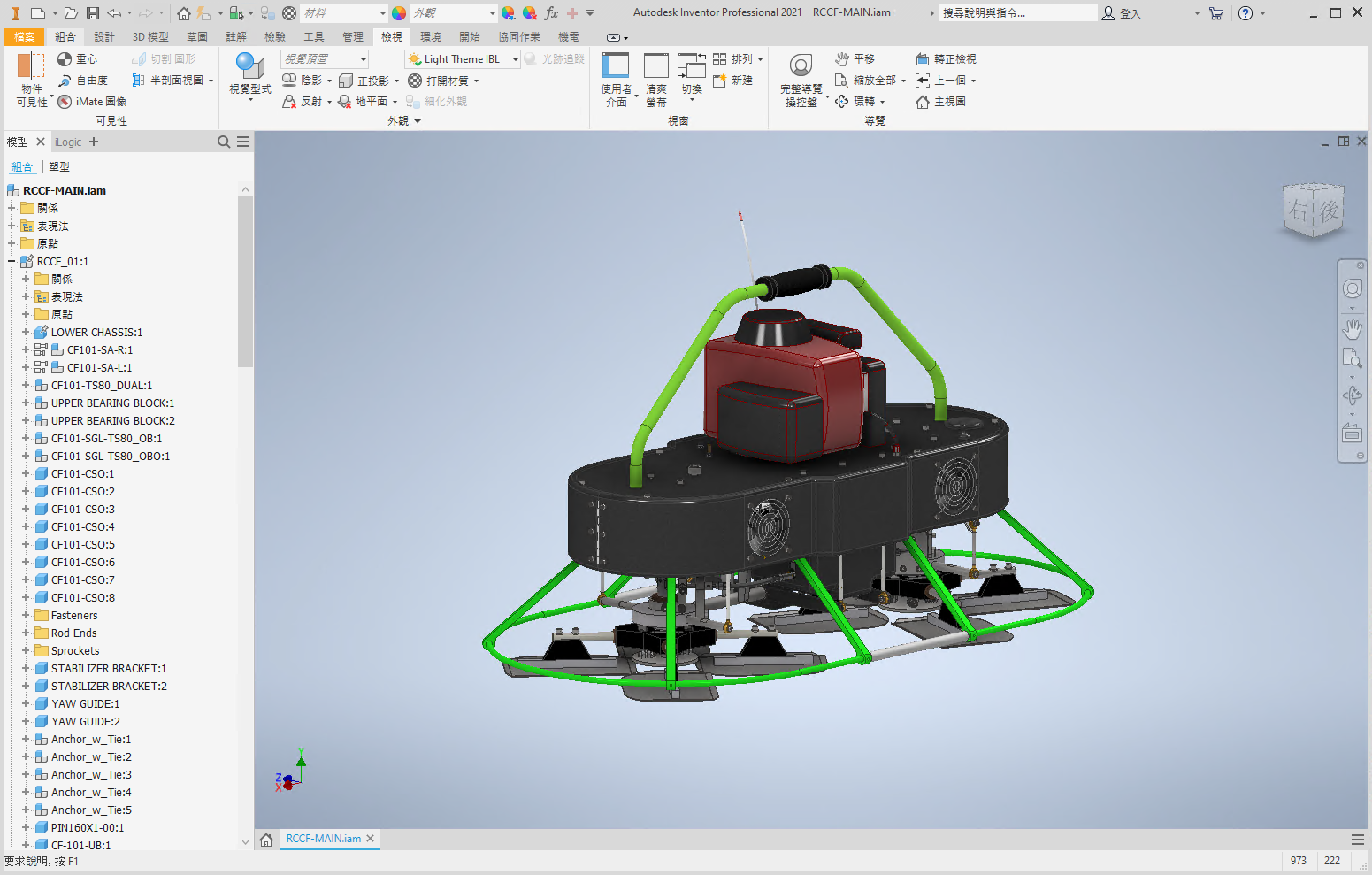

光源

選擇「淺色」主題，讓圖示位於白色背景中。

琥珀色（僅適用於「淺色」主題）

勾選此選項，以使用舊式圖示顏色。您必須重新啟動 Inventor 來更新瀏覽器圖示。

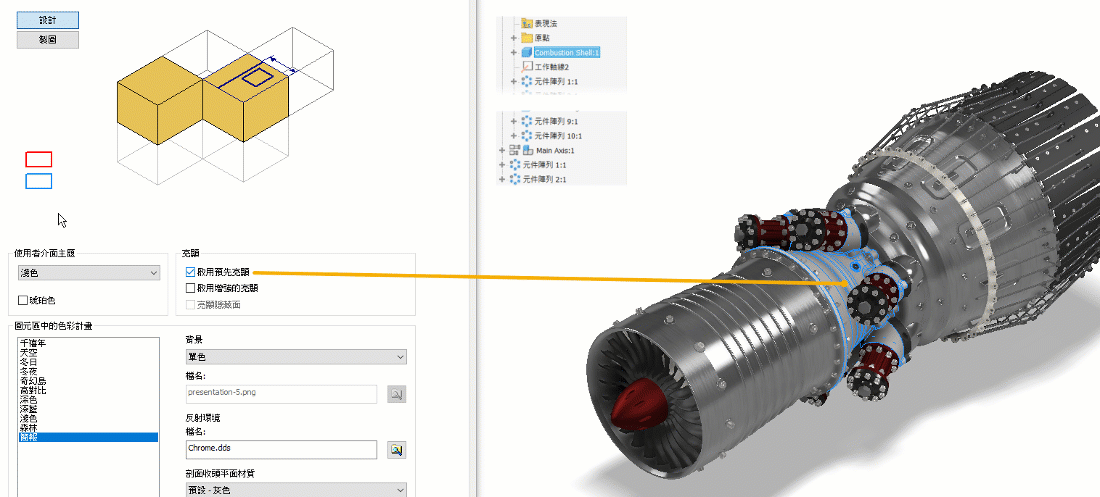

亮顯

設定物件選取行為。

啟用預先亮顯

將游標移至物件上方時，物件會亮顯，以便您知道目前選取的項目。依預設已啟用。在組合和熔接件環境中，當關閉預先亮顯後，在元件或零件選取優先度中將不展示預先亮顯。

不會影響「選取其他」，該指令永遠展示預先亮顯。

也可在快速存取工具列上的「選取」下拉式功能表中取得。

啟用增強的亮顯。

透過其他元件展示組合元件的預先亮顯或亮顯。亮顯會在亮顯或選取某個元件或約束時顯示。

亮顯隱藏面

增強選取亮顯，以包含隱藏面，並使用較細的對比線來描畫選取項的輪廓，使選取項更易於被看到。

圖元區中的色彩計畫

列示可用的色彩計畫。請按一下從可用計畫中選取。檢視方塊將顯示選取的結果。

自訂計畫

可讓您存取「色彩計畫編輯器」，並在其中自訂在 Inventor 中使用之圖形元素的色彩計畫。

背景

• 單色

  將單色套用於背景。

• 漸層

  將彩度漸層套用至背景顏色。

• 背景影像

  在圖形視窗背景中顯示點陣圖。無論選取何種色彩計畫，都可以保持此選取。每種色彩計畫均有特定的檔名。

• 檔名

  僅在選取「背景影像」選項後才可用。按一下 以瀏覽 .bmp 影像。預設目錄為 Autodesk Inventor Texture。

  為避免影像失真，影像大小應與圖形視窗大小相同 (比例及縱橫比)。如果其與圖形視窗大小不相符，影像將被拉伸和剪裁。

  注意事項: 大型檔案會影響 Autodesk Inventor 的效能。

反射環境

指定反射貼圖的影像。反射貼圖僅可與非 IBL 照明型式搭配使用。在模型環境中使用「預設光源」照明型式，可保持描影圖面視圖同步。

• 檔案名稱

  按一下 瀏覽至相應的影像。

  預設目錄為 Autodesk Inventor Textures。硬體圖形設定決定可用的檔案類型。Direct 3D 支援方塊貼圖 (.dds) 和圓球貼圖 (\.bmp、*.jpg、*.jpeg、*.png) 檔案類型。OpenGL 支援圓球貼圖檔案類型。

剖面的收頭平面材質

控制使用「剖面視圖」指令時所用收頭面的顏色或材質影像。瞭解更多資訊：使用剖面視圖

• 預設 - 灰色

  預設模型面顏色。

• 點陣圖影像

  選取此選項，以使用材質貼圖影像做為面材質。按一下「瀏覽」，以導覽至並選取要使用的材質影像。

  秘訣: 使用影像編輯工具來建立單色影像或材質貼圖。
