使用剖面視圖

切割模型以顯示內部詳細資料。從預設的半剖面視圖、四分之一剖面視圖或四分之三剖面視圖中進行選擇，明確指定相對於模型的割面距離，或將割面拖曳任意距離。您可以將原生模型、匯入模型和網面模型進行剖面。

新增功能：2024

切割模型以顯示斷面或內部視圖，而不修改幾何圖形。將其與零件或組合配合使用

剖面視圖參數儲存在設計視圖表現法中。為您需要的每個剖面視圖建立設計視圖。

剖面視圖工具列

剖面視圖小工具列可讓您存取以下項目：

「翻轉」：可用於反轉割面法線，以從相反方向顯示切割。
「剖面平面」控制：提供「移動」和「旋轉」選項，您可以在這些選項之間切換，以取得您想要的割面。
「值」控制：可在移動割面時提供距離，在旋轉割面時提供角度。
「收頭預覽」選項：用於關閉或開啟預覽。

建立半剖面

按一下「檢視」頁籤「外觀」面板「半剖面視圖」。
選取任意平面或平物面做為割面。
如有必要，按一下右鍵並選取「翻轉」，以變更剖面的方向或使用顯示工具。
拖曳平面或在欄位中輸入值以變更位置。
按一下「繼續」。
按一下右鍵，然後選取：
- 「確定」以套用剖面。
- 「翻轉」以變更剖面的方向。

建立四分之一剖面和四分之三剖面

按一下「檢視」頁籤「外觀」面板，然後選取一種剖面視圖類型：
- 四分之一剖面
- 四分之三剖面

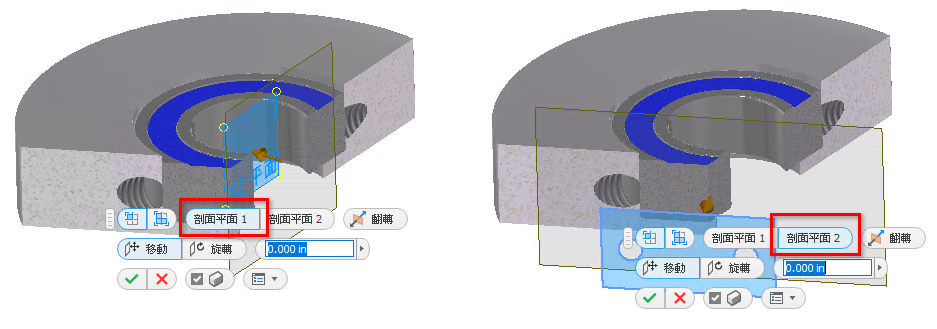

選取任意平面或平物面做為第一個割面。
必要的話，按一下右鍵，然後選取「翻轉」，以變更剖面的方向。
拖曳平面或在欄位中輸入值以變更位置。
在圖元區中按一下右鍵，然後按一下「繼續」。
選取任意平面或平物面做為第二個割面。
必要的話，按一下右鍵，然後選取「翻轉」，以變更剖面的方向。
拖曳平面或在欄位中輸入值以變更位置。
按一下右鍵，然後選取：
- 「確定」以套用剖面。
- 「翻轉」以變更剖面的方向。
- 「四分之三剖面視圖」以變更剖面視圖的類型。
注意事項: 在 Inventor 中，依預設，不會剖面從資源中心建立的元件。在「應用程式選項」中的「組合」頁籤上勾選「剖面所有零件」方塊，可分割資源中心零件。按一下「工具」頁籤「選項」面板「應用程式選項」，以存取「應用程式選項」。

編輯或抑制剖面視圖

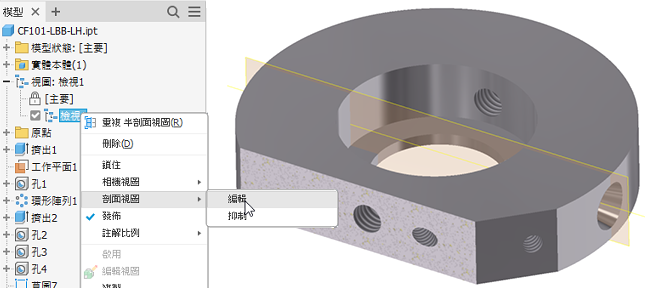

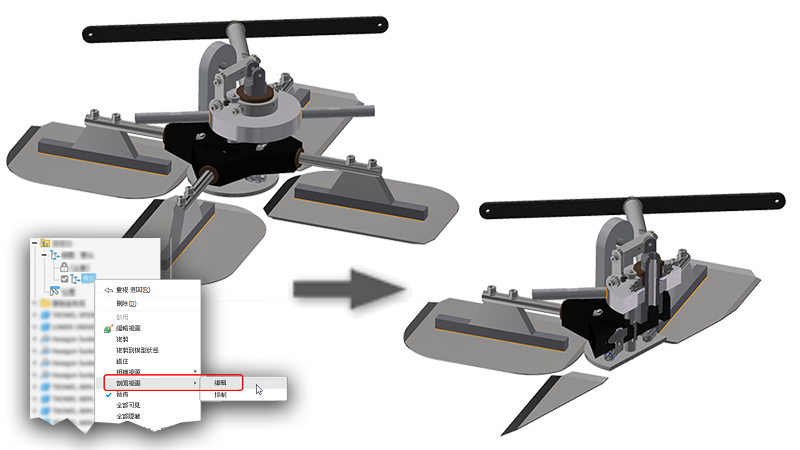

在模型瀏覽器中，於具有要編輯之剖面視圖的視圖表現法上按一下右鍵，然後按一下「剖面視圖」>「編輯」。

注意事項: 您也可以選擇抑制剖面視圖。
使用圖元區工具修改剖面視圖定義。
按一下「確定」以套用視圖變更。

刪除剖面視圖

啟用具有要刪除之剖面視圖的視圖表現法。
按一下「檢視」頁籤「外觀」面板「刪除剖面視圖」。模型將會恢復為一般視圖。

剖面收頭

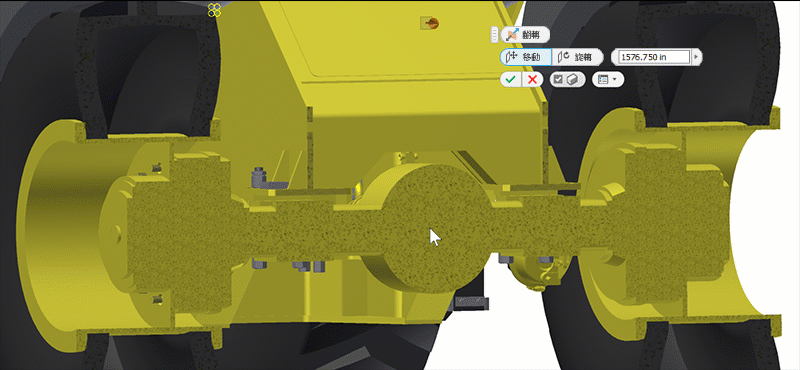

依預設，會將收頭可見性設定為在零件計數 <= 500 時，顯示剖面幾何圖形的收頭。如果零件計數 > 500，則不顯示收頭。您可以透過選取或除選小工具列中的選項，來取代設定。

修改剖面的收頭平面材質

使用您自己的材質影像做為收頭平面材質或顏色。收頭平面材質影像會針對組合中的每個零件調整比例。

使用您選擇的影像編輯器來建立材質或顏色 BMP 影像。其必須為 BMP 格式。將影像儲存至磁碟位置。
在 Inventor 中，按一下「工具」頁籤「選項」面板「應用程式選項」「顏色」頁籤。
在「剖面實體材質」下拉式清單中，選取「點陣圖影像」。
按一下檔案瀏覽按鈕，然後導覽至並選取您要使用的材質影像。

控制滾輪的步長大小

您可以指定一個在使用「剖面視圖」指令期間於滾輪止動器之間滾動時要套用的增量值。對於移動動作，單位為線性；對於旋轉動作，單位為度。

啟動「剖面視圖」指令。
在畫面上按一下右鍵，然後在關聯式功能表中，按一下「虛擬移動」「捲動步長大小」。
在對話方塊中，指定在您滾動滾輪時滾輪所用的距離值。
按一下綠色勾選標記，以關閉對話方塊。後續的滑鼠滾輪滾動會使用指定的值。
