關於鏡射的組合元件

設計對稱零件。

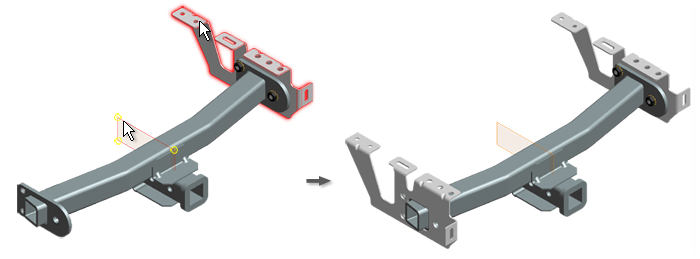

設計對稱零件時，「鏡射」指令非常有用。您將建立組合的一半，然後鏡射它來建立另一半。鏡射元件是完全相同的複本，相對於鏡射平面進行定位。

鏡射元件有哪些方法？

您可以鏡射整個組合，也可以鏡射元件的子集。使用此指令時，您可以鏡射、重複使用或排除元件。在多個選項中進行選擇，為鏡射的元件產生檔名。

「鏡射」指令可重新建立所有關係，這些關係在為鏡射或重複使用所選取的元件集中都有參考。如果方位不明確，則新關係會被抑制。抑制的關係會列示在訊息中，以便您可以進行必要的編輯。

鏡射作業中包括哪些物件？

• 關係
• 陣列
• 表現法
• 彈性狀態

重複使用的元件和鏡射元件有何不同？

鏡射元件 (組合、零件) 會建立一個組合檔或零件檔。

• 所有鏡射的零件使用「導出零件」特徵並與其來源零件關聯。目前，您不能複製檔案並在複本中加入鏡射特徵。
• 鏡射的組合是來源組合的複本，並保持非關聯。

重複使用的元件會在目前組合中加入元件的新例證。

• 如果重複使用的次組合不完整或其某些元件被排除，則將為此次組合建立新檔案。元件將做為新例證插入到新建立的次組合中。
• 旋轉和轉換可轉換重複使用的元件。將自動計算對稱平面，然後與反射平面相交來決定一條軸線，以圍繞其旋轉。結果類似於鏡射轉換，但實際上是旋轉和轉換。
• 可以透過在瀏覽器上的重複使用元件節點上按一下右鍵，並從關聯式功能表中選取替用對稱平面來改變對稱平面。
• 秘訣: 請特別注意要重複使用的元件之間的關係。如果元件可自由移動或具有不正確的關係，則可能會錯誤定位重複使用的元件。

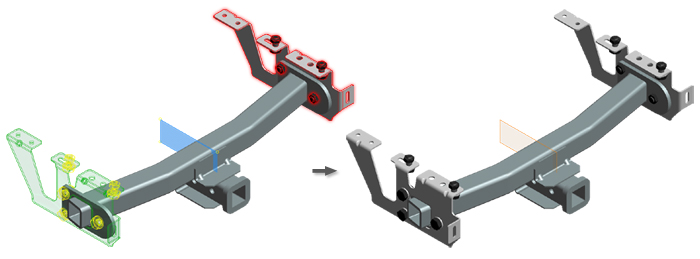

在以下影像中，鏡射了亮顯的托架並建立了新零件，卻重複使用了附加五金配件 (蓋頭螺釘)。

鏡射元件時的特殊注意事項

• 不支援對熔接件執行鏡射作業。
• 僅當選取一個完整的次組合，並且所有次組合元件均處於鏡射狀態時，才支援組合特徵。
• 支援建立 iMate 時執行鏡射作業。
• 零件或次組合內工作平面之間的關係會保留在鏡射組合中。必須重新建立零件與次組合之間的工作平面以及組合原始工作平面。
• 鏡射元件和特徵陣列。
• 會在鏡射複本中沿用位置、可見性以及外觀取代。
• 在新組合中，將重新建立彈性狀態、位置表現法和設計視圖表現法。

Autodesk Vault Basic 中的鏡射元件

「鏡射」指令可以建立新檔案。將新檔案儲存至與來源檔相同的位置。此動作可將它們包括在 Autodesk Vault 專案所識別的工作區中。
