重新定位草繪式特徵和置入特徵，以及重調其大小

您可以移動、旋轉、重新定位草繪式特徵或置入特徵，以及調整其大小，並且可以在草繪式特徵中推論和建立約束。

移動或旋轉草繪式特徵或置入特徵

• 拖曳以重新定位擠出、迴轉或掃掠特徵，或使用「三向軸移動」選項來輸入相對於所選幾何圖形的精確座標。

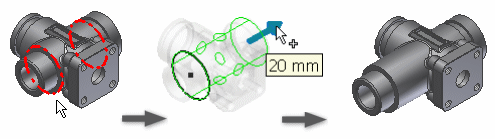

重調草繪式特徵大小

1. 在可編輯面或特徵的面上按一下右鍵，然後在關聯式功能表中按一下「3D 掣點」。

2. 在圖形視窗中，將游標移至特徵的掣點上以亮顯方向箭頭。

3. 按一下方向箭頭並：

   • 拖曳以查看新大小的預覽。
   • 按一下面、邊、頂點或工作特徵，以鎖點所選項目。

4. 繼續按一下並拖曳箭頭以重調面或特徵的大小。拖曳時，將顯示自前一位置移動的距離。

5. 拖曳為新大小後，如果合適，在箭頭上按一下滑鼠右鍵並輸入值：

   • 對於長度，請選擇「編輯偏移」或「編輯範圍」。輸入一個值。
   • 對於寬度或半徑，請選擇「編輯偏移」或「編輯半徑」。輸入一個值。

   在您交付變更之前，特徵會預覽預期結果。

6. 若要退出，請按一下右鍵，然後選取「完成」。

重調置入特徵大小

• 若要重調置入特徵大小，請使用其對應對話方塊 (例如「孔」對話方塊) 輸入值。

反轉草繪式特徵的方向

1. 於要拖曳的特徵上按一下右鍵，然後按一下「3D 掣點」。



2. 按一下某箭頭，並朝向基準特徵的相反面拖曳。



3. 拖曳至適當的長度。



4. 若要退出，請按一下右鍵，然後按一下「完成」。

在草繪式特徵中推論和建立約束

「應用程式選項」的「零件」頁籤中的設定可控制約束的行為。

推論的約束 (相切、同圓心、重合或共線) 取決於選取的控點和它鎖點到的幾何圖形。

進行掣點編輯時可見的控點：

1. 草圖線
2. 草圖點
3. 特徵
4. 草圖圓
5. 草圖弧

您可以從靜態控點 (尚未拖曳的控點) 或拖曳的控點推論約束。

1. 按一下控點，然後選取將特徵約束到的幾何圖形。

   會根據將從選取投影的幾何圖形，在游標上預覽推論的約束。

   • 若要防止在靜態控點與參考幾何圖形之間推論約束，請在選取時按住 Ctrl。
   • 若要防止在拖曳控點與參考幾何圖形之間推論約束，請在拖曳 3D 掣點控點時按住 Ctrl。

2. 若要退出，請按一下右鍵，然後選取「完成」。若要輸入一條或多條軸線的精確座標，請按一下「交付並移動」。
