以陣列排列零件特徵

使用「性質」面板建立矩形、環形和草圖驅動式陣列。「性質」面板根據選取的陣列類型、選取模式和方向選取器，提供選取和幾何圖形選項，以指定陣列位置。

新增功能：2023.2、2025、2026

主要概念

「性質」面板工作流程是漸進式的，從面板上方流向下方。一個區段中的參數會影響特徵，並設定面板中後續區段的介面環境。
若要從「性質」面板更名作用中的陣列，請按一下軌跡文字加以選取，然後再次按一下該文字以編輯文字。
可以在「性質」面板或圖元區中編輯參數值，或按一下特徵參數操控點，並進行拖曳來編輯參數值。作用中的操控點會在圖元區中亮顯，並且在「性質」面板中關聯的欄位具有焦點。
按 Enter 或 Tab 鍵移至下一個欄位，可以交付在「性質」面板中編輯的值。按 Ctrl+Enter 可建立薄殼，並關閉「性質」面板。
參考標註 (不可編輯) 會顯示在括號內。
在特徵和草圖編輯過程中，都會提供預覽控制。

「陣列」性質面板側邊停靠有一個工具選項板。如果需要，您可以將其拖走並分離兩者。若要重新連接，請按住其中之一並拖到對方附近，然後在出現藍色邊後釋放滑鼠按鈕。當游標靠近「性質」面板時，工具選項板將鎖點的那一側會亮顯。

工具選項板可讓您選取陣列類型，並變更選取篩選優先度 (特徵或實體本體)。

輸入反饋

當值與特徵的其他方面發生衝突時，警告徽章會顯示在「性質」面板和抬頭顯示 (HUD) 中。將游標懸停於徽章上，可檢視工具提示資訊。

以矩形陣列排列零件特徵或本體

「矩形陣列」工具可複製特徵、實體或本體，並以矩形陣列排列結果 (可以沿路徑排列，也可以從原始特徵向兩邊排列)。

按一下「3D 模型」頁籤「陣列」面板「矩形陣列」。
在工具選項板中，指定您要建立陣列的物件：
- 陣列實體本體，包括您無法個別陣列的特徵。也可以包括工作特徵和曲面特徵。在組合中不可用。
- 陣列個別實體特徵、工作特徵和曲面特徵。無法陣列組合工作特徵。
在「性質」面板中，幾何圖形選取器會立即變為作用中狀態。您可以開始選取要包括在陣列中的一個或多個特徵或本體。對於零件，您也可以選取要包括在陣列中的工作特徵和曲面特徵。
指定以下各項，以列和欄陣列對齊選取的特徵：

注意事項: 如果選取工作平面或平物面，則平面的法線方向即為線性方向。
- 方向選取加入複本的方向。方向箭頭從選取點開始。路徑可以是 2D 或 3D 直線、弧、雲形線、修剪的橢圓、邊、圓柱面或原點軸線。路徑可以是開放迴路，也可以是封閉迴路。
- 中間平面 建立在原始特徵的兩側分佈複本的陣列。對於矩形陣列，您可以針對每個方向 (方向 1、方向 2) 獨立地使用「中間平面」。
- 數目指定欄或線性路徑中複本的數量。必須大於零。
- 分佈指定測量距離的方式。
  - 增量定義特徵之間的間距。您要指定陣列和距離中的複本數目。陣列所佔據的總面積由計算而得。
  - 擬合均勻分佈到所選曲線長度的陣列數。必須大於零。
- 距離指定複本的間距或距離，或欄/列跨越的距離。可以輸入負值以在相反方向建立陣列。
- 如果需要，按一下以不規則距離加入構件。
對邊界內的特徵進行陣列。僅在零件塑型中，可以使用邊界選項。
- 邊界。按一下以選取定義邊界的面或輪廓。您可以隨時變更邊界 (無論是面或輪廓)，或取消選取邊界以不再使用該邊界。
- 偏移。偏移選取的邊界，以在邊界線和偏移線之間建立限制區域。可使用三個選項在邊界內進行陣列。分別是：
  - 包括幾何圖形：完全位於邊界內的所有陣列複本均會用於陣列。會使用定向邊界框，計算特徵是否在邊界內。
  - 包括形心：形心位於邊界內的所有陣列複本均會用於陣列。
  - 基準點 按一下基準點選取器，然後選取複本上的基準點。所有基準點在該邊界內的複本均會用於陣列。若要重新定義基準點，請按一下選取器，然後選取其他點做為基準點。請注意，選取新點後，選取項會更新。
如果陣列實體，請選擇一個作業：
- 「接合」可將陣列貼附至選取的實體本體。將實體做為單一統一本體進行陣列。
  - 新實體 建立由多個個別實體本體組成的陣列。
1. 設定陣列特徵的建立方法：
- 最佳化。透過陣列特徵面來建立所選特徵的相同複本。「最佳化」是最快的計算方式。但存在限制：不能建立重疊複本或與原始特徵面之外的面相交的複本。在可用時，可加速陣列計算。
- 相同。透過複製原始特徵的結果來建立所選特徵的相同複本。不能使用「最佳化」方式時，可用於相同特徵。
- 調整。陣列特徵並分別計算每個陣列複本的範圍或終止，來建立可能不同的所選特徵複本。對於含有較多複本的陣列而言，計算時間會比較長。透過允許陣列複本根據特徵實際範圍或終止條件 (例如終止於模型面上的特徵) 進行調整，來保留設計意圖。不適用於開放或表面狀態下的實體零件本體的陣列。

  注意事項: 以「最佳化」或「相同」方式建立的陣列會比「調整」方式所建立的陣列計算得快。如果「調整」遇到平物面，陣列會終止。結果會產生大小和造型與原始特徵不同的特徵。
按一下「確定」。

以環形陣列排列零件特徵或本體

「環形陣列」指令會將所選特徵或本體的複本排列成弧形或環形陣列。複製一個或多個特徵或本體，然後按照特定的數量和間距、以弧形或環形排列產生的複本。

按一下「3D 模型」頁籤「陣列」面板「環形陣列」。
在工具選項板中，指定您要建立陣列的物件：
- 陣列實體本體，包括您無法個別陣列的特徵。也可以包括工作特徵和曲面特徵。在組合中不可用。
- 陣列個別實體特徵、工作特徵和曲面特徵。無法陣列組合工作特徵。
在「性質」面板中，幾何圖形選取器會立即變為作用中狀態。您可以開始選取要包括在陣列中的一個或多個特徵或本體。對於零件，您也可以選取要包括在陣列中的工作特徵和曲面特徵。
指定以下各項，以列和欄陣列對齊選取的特徵：

注意事項: 如果選取工作平面或平物面，則平面的法線方向即為線性方向。
- 方向選取應繞其複製複本的軸線 (角度的軸心點)。軸線可以位於非特徵陣列所在的平面上。
- 中間平面 在原始特徵 (通常在居中位置建立) 的兩側分佈特徵複本。複本計數為偶數時，使用「翻轉」決定哪一側取得額外的複本。
- 計數指定陣列中的複本數目。
- 分佈：指定測量角度的方式。
  - 增量定義特徵之間的間距。您要指定陣列和角度中的複本數目。陣列所佔據的總面積由計算而得。
  - 均分使用一個角度來定義陣列特徵所涵蓋的總面積。您可以指定複本的數目和總角度。複本的間距由計算而得。如果設計可能會變更，則使用「均分」定位，因為複本的間距會隨著設計意圖而更新。
- 角度複本之間的角度間距取決於定位方式。如果您選取「增量」定位，角度會指定複本之間的角度間距。如果您選擇「均分」定位，角度會指定陣列所佔據的總面積。輸入負值可在相反方向上建立陣列。
- 方位：指定陣列的方位。
  - 旋轉如果您希望本體或特徵集在圍繞軸線移動時變更方位，請選取「旋轉」。
  - 固定如果您希望本體或特徵集在圍繞軸線移動時的方位與父系選集相同，請選取「固定」。

    或者，選取「基準點」，然後選取頂點或點以重新定義固定的陣列基準點。
- 如果需要，按一下以不規則角度加入構件。
對邊界內的特徵進行陣列。僅在零件塑型中，可以使用邊界選項。
- 邊界。按一下以選取定義邊界的面或輪廓。您可以隨時變更邊界 (無論是面或輪廓)，或取消選取邊界以不再使用該邊界。
- 偏移。偏移選取的邊界，以在邊界線和偏移線之間建立限制區域。可使用三個選項在邊界內進行陣列。分別是：
  - 包括幾何圖形：完全位於邊界內的所有陣列複本均會用於陣列。會使用定向邊界框，計算特徵是否在邊界內。
  - 包括形心：形心位於邊界內的所有陣列複本均會用於陣列。
  - 基準點 按一下基準點選取器，然後選取複本上的基準點。所有基準點在該邊界內的複本均會用於陣列。若要重新定義基準點，請按一下選取器，然後選取其他點做為基準點。請注意，選取新點後，選取項會更新。
如果陣列實體，請選擇一個作業：
- 「接合」可將陣列貼附至選取的實體本體。將實體做為單一統一本體進行陣列。
- 新實體 建立由多個個別實體本體組成的陣列。
設定陣列特徵的建立方法：
- 最佳化。透過陣列特徵面來建立所選特徵的相同複本。「最佳化」是最快的計算方式。但存在限制：不能建立重疊複本或與原始特徵面之外的面相交的複本。在可用時，可加速陣列計算。
- 相同。透過複製原始特徵的結果來建立所選特徵的相同複本。不能使用「最佳化方式」時，用於相同特徵。
- 調整。陣列特徵並分別計算每個陣列複本的範圍或終止，來建立可能不同的所選特徵複本。對於含有較多複本的陣列而言，計算時間會比較長。透過允許陣列複本根據特徵實際範圍或終止條件 (例如終止於模型面上的特徵) 進行調整，來保留設計意圖。不適用於開放或表面狀態下的實體零件本體的陣列。
按一下「確定」。

受限於邊界的陣列

使用受限於邊界的陣列時，請記住以下幾點。

不平行於特徵法線的傾斜邊界平面，可能會導致不同的結果，如以下影像所示。

注意事項: 如果邊界平面與特徵不相交，則會停用完全封閉的幾何圖形選項。

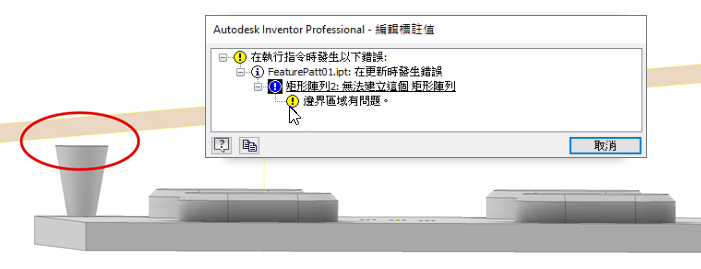

如果建立或編輯邊界平面，使平面與要陣列的特徵不相交，則會造成錯誤狀況並顯示訊息。幾何圖形必須與邊界平面相交。

在草圖點上排列零件特徵或本體的陣列

「草圖驅動式陣列」指令會在 2D 或 3D 草圖點上排列特徵或本體的複本。該指令會複製一個或多個特徵或本體，然後以草圖點定義的陣列排列產生的複本。

在模型上的 2D 或 3D 草圖中建立草圖點，並以所需陣列排列它們。
按一下「3D 模型」頁籤「陣列」面板「草圖驅動式」。
在工具選項板中，指定要陣列的物件：
- 陣列實體本體，包括您無法個別陣列的特徵。也可以包括工作特徵和曲面特徵。在組合中不可用。
- 陣列個別實體特徵、工作特徵和曲面特徵。無法陣列組合工作特徵。
在「性質」面板中，幾何圖形選取器會立即變為作用中狀態。您可以開始選取要包括在陣列中的一個或多個特徵或本體。對於零件，您也可以選取要包括在陣列中的工作特徵和曲面特徵。
如果有多個草圖或草圖不可見，請選取要使用的草圖。
指定放置位置：
- 草圖點 選取 2D 或 3D 草圖，以取得所有中心點。
- 基準點 選取頂點或點以變更複本原點。
- 方位：指定陣列的方位。
  - 固定如果您希望本體或特徵集在沿草圖建立時的方位與父系選集相同，請選取「固定」。
  - 跟隨面 選取是否希望本體或特徵集跟隨面。
如果陣列實體，請選擇一個作業：
- 「接合」可將陣列貼附至選取的實體本體。將實體做為單一統一本體進行陣列。
- 新實體 建立由多個個別實體本體組成的陣列。
設定陣列特徵的建立方法：
- 最佳化。透過陣列特徵面來建立所選特徵的相同複本。「最佳化」是最快的計算方式。但存在限制：不能建立重疊複本或與原始特徵面之外的面相交的複本。在可用時，可加速陣列計算。
- 相同。透過複製原始特徵的結果來建立所選特徵的相同複本。不能使用「最佳化方式」時，用於相同特徵。
- 調整。陣列特徵並分別計算每個陣列複本的範圍或終止，來建立可能不同的所選特徵複本。對於含有較多複本的陣列而言，計算時間會比較長。透過允許陣列複本根據特徵實際範圍或終止條件 (例如終止於模型面上的特徵) 進行調整，來保留設計意圖。不適用於開放或表面狀態下的實體零件本體的陣列。
按一下「確定」。

以鏡射陣列排列零件特徵或本體

「鏡射」指令在平面中相等距離處，製作一個或多個特徵、整個實體或新本體的反向複本。使用工作平面或既有的平物面做為鏡射平面。

執行以下作業之一：
- 在零件檔中，按一下「3D 模型」頁籤「陣列」面板「鏡射」。
- 在組合檔中，按一下「組合」頁籤「陣列」面板「鏡射」。
在「鏡射」對話方塊中，指定您要鏡射的特徵：
- 鏡射個別特徵。選取要鏡射的實體特徵、工作特徵和曲面特徵。如果選取的特徵有從屬特徵，也會自動選取從屬特徵。在組合中，僅能鏡射草繪式特徵。您無法鏡射：
  - 組合工作特徵。
  - 使用多條邊定義的單一板金凸緣和輪廓線凸緣特徵。
  - 在整個本體上執行作業的特徵 (所有圓角、所有外圓角、薄殼)。
  - 基於相交作業結果的特徵。
- 鏡射實體。選取零件本體。可讓您選擇性地在選集中包括工作特徵和曲面特徵。
在圖形視窗或瀏覽器中，選取要鏡射的一個或多個特徵。
在「鏡射」對話方塊中，按一下「鏡射平面」，然後選取工作平面或平物面做為鏡射平面。使用「組合」頁籤上的「鏡射元件」。
在多重本體零件中，選取「實體」，然後選擇實體本體以接受鏡射特徵。
如果鏡射實體，請選擇一個作業，並決定是否要移除原始特徵：
- 接合。將特徵接合至所選本體。
- 新實體。在多重本體零件中建立本體。
- 移除原有樣式。移除原有本體。僅鏡射複本保留在零件檔中。用於塑型左向版本和右向版本的零件。
按一下「更多」，以指定鏡射特徵的計算方式：
- 最佳化。透過鏡射特徵面來建立所選特徵的相同複本。「最佳化」是最快的計算方式。但是存在一些限制，例如不能建立重疊複本或與原始特徵面之外的面相交的複本。可加快鏡射計算。
- 相同。透過複製原始特徵的結果來建立所選特徵的相同複本。不能使用最佳化方式時，可對相同特徵使用「相同」。計算速度要快於使用「調整」方式的計算速度。
- 調整。透過鏡射特徵並分別計算每個鏡射複本的實際範圍或終止，來建立可能不同的所選特徵複本。對於含有較多複本的陣列而言，計算時間可能會比較長。透過允許鏡射複本根據特徵實際範圍或終止條件 (例如終止於模型面上的鏡射特徵) 進行調整，來保留設計意圖。不適用於開放或表面狀態下的實體零件本體的鏡射。
按一下「確定」。

秘訣: 若要從鏡射中移除參與件，請展開瀏覽器中的特徵，按一下右鍵，然後選擇「移除參與件」。

控制陣列中的特徵可見性

暫時抑制陣列中工作、實體或曲面特徵的顯示。在您還原特徵之前，它們會維持抑制狀態。

請執行下列任一動作：
- 若要抑制或還原陣列中實體特徵之所有複本的可見性，請在瀏覽器中選取該陣列圖示，按一下右鍵，然後選擇「抑制特徵」或「取消抑制特徵」。
- 若要抑制或還原陣列中實體特徵之個別複本的可見性，請展開瀏覽器中的陣列圖示，選取複本，按一下右鍵，然後選擇「抑制」或「取消抑制」。

  注意事項: 單獨抑制的複本必須單獨還原。
- 若要隱藏或還原所有陣列複本中所有工作特徵或曲面特徵的可見性，請選取瀏覽器中的陣列圖示，按一下右鍵，然後選擇「隱藏所有工作特徵」、「展示所有工作特徵」、「隱藏所有曲面」或「展示所有曲面」。
- 若要隱藏或還原陣列複本中個別工作特徵或曲面特徵的可見性，請展開瀏覽器中的陣列圖示，選取複本，按一下右鍵，然後打開或關閉「可見性」選項。

控制陣列中曲面特徵的不透明度

建立曲面時，曲面是透明的，且顏色與工作平面相同。使用「透明度」選項，將曲面設為不透明。

執行下列任一操作：
- 若要控制所有陣列複本中所有曲面特徵的不透明度，請選取瀏覽器中的陣列圖示，按一下右鍵，然後選擇「所有曲面均不透明」或「所有曲面均透明」。
- 若要控制陣列複本中個別特徵的不透明度，請展開瀏覽器中的陣列圖示，然後展開複本圖示。選取特徵，按一下右鍵，然後打開或關閉「透明」選項。

編輯陣列特徵

在圖形視窗或瀏覽器中，於特徵上按一下右鍵，然後選擇「編輯特徵」。特徵對話方塊隨即顯示。
變更樣式類型、數目、方向或間距。
按一下「確定」。

孔特徵是一種特殊情況。「終止」為「通過全部」的孔會陣列被初始特徵穿透的實體部分。如果結果不是您想要的，請將終止變更為「距離」。
