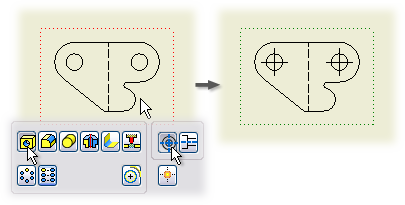

在圖面視圖中加入自動中心線

新增功能：2021

預設中心線行為從「文件選項」對話方塊的「圖面」頁籤進行定義。

為個別視圖規劃中心線

1. 在功能區上，按一下 「註解」頁籤 「符號」功能區面板 「中心線」，然後選取一個視圖。

   注意事項:「自動中心線」指令僅在用於建立自動中心線的所有選取內容均有效時才可用。無法在點陣式圖面視圖上建立自動中心線。

2. 在「自動中心線」對話方塊中，選取接收中心線的特徵。

3. 設定「正垂」或「平行」投影。

4. 將特徵限界設定為以自動中心線標記：

   • 在「半徑門檻」方塊中，輸入最小半徑和最大半徑，以排除不包括在範圍內的元素。
   • 在「弧度門檻」方塊中，輸入最小角度，以排除角度較小的元素。
