處理例證性質

瞭解如何指定、編輯和刪除個別元件例證的性質。

新增功能：2022

例證性質僅指定給個別元件例證，且可用於註解 (例如件號、引線註記和零件表)。

使用元件關聯式功能表指定例證性質

1. 在瀏覽器中選取一個或多個元件例證，按一下右鍵，然後選取「例證性質」以顯示「例證性質」對話方塊。

2. 在「例證性質」對話方塊中，輸入所需例證性質的名稱和值。

3. 按一下「加入」以加入例證性質。

4. (可選) 加入更多例證性質。

   秘訣: 在「名稱」清單方塊中，選取既有自訂 iProperty 的名稱，以將相同名稱指定給例證性質。然後在例證層級取代自訂 iProperty。



5. 按一下「確定」。

使用「材料表」對話方塊指定例證性質

材料表中的「模型資料」頁籤永遠會顯示所有包括例證性質的列。若要在「結構化」或「僅限零件」頁籤中顯示例證列，請不勾選「零件號碼列合併設定」對話方塊中的「合併例證列」選項。例證性質列的圖示欄位具有青色背景。例證性質值為藍色。將游標懸停在元件圖示上，將顯示工具提示，其中展示指定的例證性質。

1. 在功能區上，選取「組合」頁籤 「管理」面板 「材料表」。
2. 在「材料表」對話方塊中，按一下「加入自訂 iProperty 欄」。
3. 填入必要的性質名稱，然後按一下「確定」。

在您加入新欄之後，請在該特定欄中選取一個或多個值欄位。然後在例證層級取代自訂 iProperty，並填寫例證性質值。

1. 在一欄中選取一個或多個空白值欄位，按一下右鍵，然後選取「例證性質」。
2. 按兩下值欄位，然後填寫值。

編輯例證性質

使用下列其中一種方式編輯例證性質：

1. 使用元件關聯式功能表。

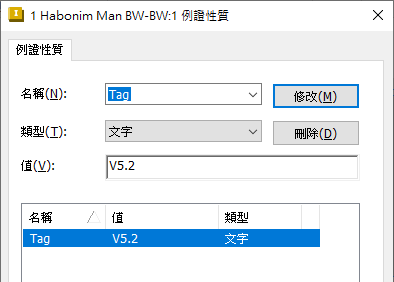

   1. 在瀏覽器中的元件例證上按一下右鍵，然後選取「例證性質」，以顯示「例證性質」對話方塊。
   2. 選取要編輯的例證性質，進行變更，然後按一下「修改」。
   3. 按一下「關閉」，以關閉「例證性質」對話方塊。

2. 使用「材料表」對話方塊。

   1. 在功能區上，選取「組合」頁籤 「管理」面板 「材料表」。
   2. 在「材料表」對話方塊中，按兩下例證性質值欄位，進行變更，然後按 Enter。
   3. 按一下「完成」，以關閉「材料表」對話方塊。

刪除例證性質

使用下列其中一種方法刪除例證性質：

1. 使用元件關聯式功能表刪除所有例證性質。

   1. 在瀏覽器中的元件例證上按一下右鍵，然後選取「刪除例證性質」。
   2. 按一下「是」刪除所有例證性質值。

2. 使用元件關聯式功能表，刪除選取的例證性質。

   1. 在瀏覽器中的元件例證上按一下右鍵，然後選取「例證性質」，以顯示「例證性質」對話方塊。
   2. 選取要刪除的例證性質，然後按一下「刪除」。
   3. 按一下「套用」和「關閉」，以關閉「例證性質」對話方塊。

3. 在「材料表」對話方塊中的所選列上，刪除所有例證性質。

   1. 在功能區上，選取「組合」頁籤 「管理」面板 「材料表」。

   2. 選取一列或多列，按一下右鍵，然後選取「刪除例證列」。

   3. 按一下「是」，刪除所選列上的所有例證性質值。

      注意事項: 您也可以在特定欄上按一下右鍵，然後選取「刪除例證性質 (所有例證)」。這將刪除此欄中的每個例證性質值。

4. 在「材料表」對話方塊中，將例證性質變更為自訂 iProperty，即可刪除例證性質。

   1. 在功能區上，選取「組合」頁籤 「管理」面板 「材料表」。

   2. 在一欄中選取一個或多個例證性質值欄位，按一下右鍵，然後選取「自訂 iProperty」。

   3. 按一下「是」刪除例證性質值。

      注意事項: 刪除特定列上的最後一個例證性質值後，該列會與其他沒有例證性質的例證合併。該列的圖示欄位不再是青色背景，值也不再是藍色。

將例證性質顯示為引線註記

1. 在功能區上，按一下「註解」頁籤 「註記」面板 「引線文字」。

1. 在幾何圖形上選取錨定點。

2. 按一下以放置引線端點。

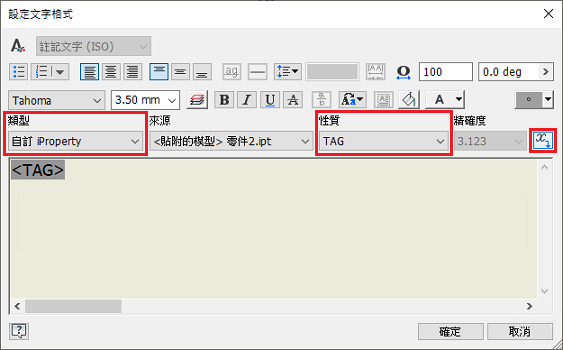

3. 在「設定文字格式」對話方塊的「類型」清單方塊中，選取「自訂 iProperty」。

4. 在「性質」清單方塊中，選取所需的例證性質。

5. 按一下「加入」。



6. (可選) 將更多例證性質值加入到註記中。

7. 按一下「確定」關閉「設定文字格式」對話方塊。

在件號中顯示例證性質

1. 在功能區上，按一下「註解」頁籤 「表格」面板 「件號」。

2. 在圖形視窗中，選取要將件號貼附至其中的元件幾何圖形。

3. 移動游標，然後按一下以加入引線頂點。

4. 按一下右鍵，然後按一下「繼續」。

5. 繼續放置件號。完成後，按一下右鍵，然後按一下「取消」。

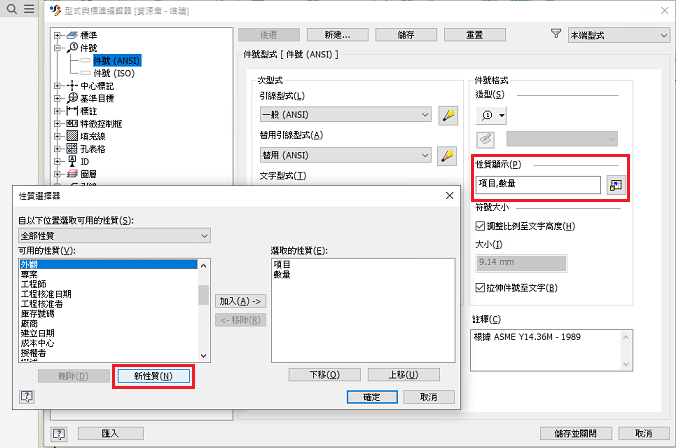

6. 在件號上按一下右鍵，然後選取「編輯件號型式」。

7. 在「型式與標準編輯器」對話方塊 「性質顯示」區段中，按一下「性質選擇器」。

8. 在「性質選擇器」對話方塊中，按一下「新性質」。

9. 填寫例證性質名稱，然後按一下「確定」。

10. 按一下「確定」，然後按一下「儲存並關閉」，關閉「型式與標準編輯器」對話方塊。



在零件表中顯示例證性質

零件表會展示您材料表中的資料。

1. 在功能區中，按一下「註解」頁籤 「表格」面板 「零件表」。

2. 使用所需選項設定零件表，並將零件表放置在圖紙上。

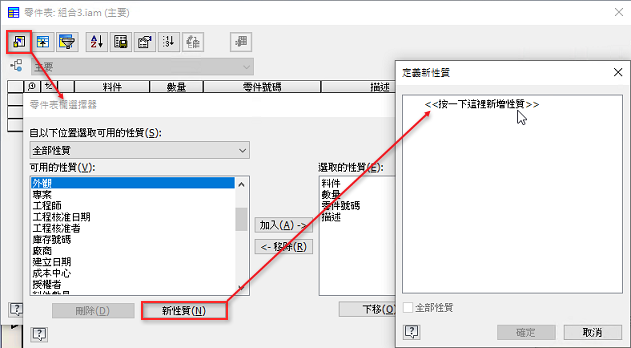

3. 按兩下零件表，然後按一下「欄選擇器」。

4. 在「零件表欄選擇器」對話方塊中，按一下「新性質」。



5. 填寫例證性質名稱，然後按一下「確定」。
