關於螺紋資料工作表
位於「設計資料」資料夾中的 Thread.xls 檔案,用於為孔和螺紋指令提供資料。
「應用程式選項」和/或專案設定均可以影響工作表檔案的位置。
Clearance.xls 檔案與 Thread.xls 檔案位於相同資料夾中,用於管理間隙資料。對這兩個 xls 檔案的編輯遵循相同的規則。
Thread.xls 工作表包含使用以下兩種格式之一的各種工作表:平行螺紋類型或斜螺紋類型。這些工作表均包含一些一般工業標準螺紋類型和標準攻牙孔大小。您可以編輯工作表以:
- 變更排序順序。
- 修訂自訂螺紋稱號。
- 修訂自訂螺紋類型名稱。
- 加入自訂螺紋類型或間隙孔類型。
建議您不要刪除螺紋類型或列。如果 iPart 或資源中心嘗試實例化需要已刪除資料的零件,則此作業可能失敗。
注意事項: 在 Autodesk Inventor 中建立螺紋或間隙孔,以及新增螺紋或間隙類型時,需要用到 Microsoft Excel。

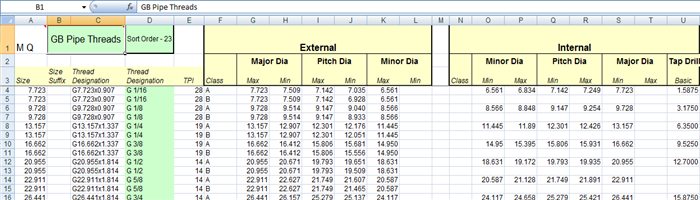

平行螺紋類型工作表的格式

前三列包含欄標頭和其他一般資料。此區域的重要儲存格包括:
A1 | 此儲存格指出孔與螺紋特徵如何使用此工作表。 - I 表示工作表中的距離資料以英吋為單位。需要指定 I 或 M。
- M 表示工作表中的距離資料以公釐為單位。需要指定 I 或 M。
- N 表示工作表僅包含內螺紋資料。可以使用 X 或 N。當省略 X 和 N 時,工作表可內外兼用。
- P 表示欄 E 是螺紋的節距距離。需要指定 P 或 Q。
- Q 表示欄 E 是每英吋的螺紋數 (TPI)。需要指定 P 或 Q。
- X 表示工作表僅包含外螺紋資料。可以使用 X 或 N。當省略 X 和 N 時,工作表可內外兼用。
|
B1/C1 | 這些合併的儲存格包含顯示在孔和螺紋對話方塊中的自訂螺紋類型名稱。與在工作表頁籤上的名稱不同,您可以自訂此螺紋類型名稱,以滿足語言或公司差異,而不影響交換設計資料的功能。 |
D1 | 此儲存格包含排序順序號,用於確定在對話方塊中螺紋類型清單順序。編號不必是連續的。具有較小編號的螺紋類型在具有較大排序順序號的螺紋類型上面。 |
包含螺紋資料的區域從第四列開始。螺紋資料欄分為三個部分:
- 欄 A~E 包含內外螺紋通用的資料
- 欄 F~L 包含特定於外螺紋的資料
- 欄 N~U 包含特定於內螺紋的資料
以下列出了每個欄及其內容:
A | 將螺紋的標稱直徑大小指定為小數值。 |
B | 將螺紋的標稱直徑大小指定為可選的字串值,此值附加至欄 A 中的值並顯示在孔對話方塊中。 |
C | 指定螺紋稱號,其是用於識別特定螺紋的關鍵字。 |
D | 指定顯示在對話方塊中並且可以選擇性地顯示在孔註記和螺紋註記中的自訂螺紋稱號。您可以在不影響孔或螺紋特徵的情況下自訂此值。然而,如果有多個列包含相同的螺紋稱號,則它們必須都具有相同的自訂螺紋稱號。 |
E | 指定螺紋的軸向距離。如果儲存格 A1 包含字母 P,則此欄顯示節距距離值;如果儲存格 A1 包含字母 Q,則此欄顯示每英吋螺紋數 (TPI) 的值。 |
F | 指定外螺紋之表示尺度變化的公差類別。類別也是關鍵字。 |
G 和 H | 分別指定外螺紋大徑的最大和最小值,大徑是指碰觸到外螺紋頂部之虛擬圓柱的直徑。 |
I 和 J | 分別指定外螺紋節圓直徑的最大和最小值,節圓直徑是指螺紋寬度與間隙寬度相等之虛擬圓柱的直徑。 |
K 和 L | 分別指定外螺紋小徑的最大和最小值,小徑是指碰觸到外螺紋根部之虛擬圓柱的直徑。 |
N | 指定內螺紋的公差類別 (是關鍵字)。 |
O 和 P | 分別指定內螺紋大徑的最大和最小值,大徑是指碰觸到內螺紋根部之虛擬圓柱的直徑。 |
Q 和 R | 分別指定內螺紋節圓直徑的最大和最小值,節圓直徑是指螺紋寬度與間隙寬度相等之虛擬圓柱的直徑。 |
S 和 T | 分別指定內螺紋小徑的最大和最小值,小徑是指碰觸到內螺紋頂部之虛擬圓柱的直徑。 |
U | 指定內螺紋的攻牙鑽孔直徑,其是為孔建議的鑽孔直徑。 |

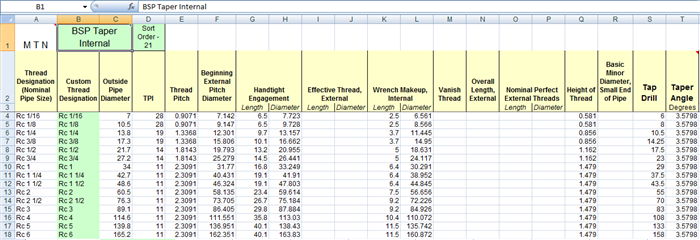

斜螺紋類型工作表的格式

前三列包含欄標頭和其他一般資料。此區域的重要儲存格包括
A1 | 此儲存格指出孔與螺紋特徵如何使用此工作表。 - I 表示工作表中的距離資料以英吋為單位。需要指定 I 或 M。
- M 表示工作表中的距離資料以公釐為單位。需要指定 I 或 M。
- N 表示工作表僅包含內螺紋資料。可以使用 X 或 N。當省略 X 和 N 時,工作表可內外兼用。
- T 表示工作表包含推拔螺紋。所有推拔工作表都必須具有此字元。
- X 表示工作表僅包含外螺紋資料。可以使用 X 或 N。當省略 X 和 N 時,工作表可內外兼用。
|
B1/C1 | 這些合併的儲存格包含顯示在對話方塊中的自訂螺紋類型名稱。與在工作表頁籤上的名稱不同,您可以自訂此螺紋類型名稱,以滿足語言或公司差異,而不影響交換設計資料的功能。 |
D1 | 此儲存格包含排序順序號,用於確定在對話方塊中列出螺紋類型的順序。編號不必是連續的。具有較小編號的螺紋類型在具有較大排序順序號的螺紋類型上面。 |
包含螺紋資料的區域從第四列開始。以下列出了每個欄及其內容:
A | 指定螺紋稱號,也稱為螺紋的標稱大小。這是用於識別螺紋選取的關鍵字。 |
B | 指定自訂螺紋稱號,其有助於在圖面中取得正確的螺紋圖說。 |
C | 指定外側管直徑。 |
D | 指定每英吋螺紋數 (TPI) 的值。 |
E | 指定節距距離,即從一個螺紋上的一點到下一個螺紋上的相應點的距離 (沿螺紋軸線測量)。 |
F | 指定外節圓直徑的起始值。 |
G | 指定手緊接合長度,該長度是指用手擰緊螺絲後內外推拔螺紋之間的接合的正垂長度。 |
H | 指定手緊接合位置的節圓直徑。 |
I | 指定有效的外螺紋長度。 |
J | 指定外螺紋大端點處的有效 (節圓) 直徑。 |
K | 指定內推拔螺紋的扳手裝配長度。 |
L | 指定內推拔螺紋扳手裝配長度之小端點處的節圓直徑。 |
M | 指定外推拔螺紋的消失長度。 |
N | 指定外推拔螺紋的總長度。 |
O | 指定標稱理想外推拔螺紋的長度。 |
P | 指定標稱理想外推拔螺紋的節圓直徑。 |
Q | 指定螺紋高度。 |
R | 指定管小端點處的基本小徑。 |
S | 指定內推拔螺紋的攻牙鑽孔直徑。 |
T | 將推拔角度 (以度為單位) 指定為包含的角度。 |
