AnyCAD Revit 最佳實踐

瞭解在 Inventor 中成功匯入 Revit 模型的建議方式。

新增功能：2021

最大程度減少要匯入的元素數目

Revit 檔案可能非常大。您可能不想匯入整個建築！取而代之，您應僅匯入其他 Inventor 元件所依賴的 Revit 元素，以及視覺環境的一些其他可能元素。「依賴」表示您正在建立的新 Inventor 元件正在參考該元素，例如，將元素的幾何圖形投影到新元件的草圖。或者，將新元件約束至所匯入 Revit 元素的面。相對於建築中的元素總數，這些元素的數量可能極少。

如何最大程度減少元素數目

您可在匯入過程中選取適當的 Revit 3D 視圖，以控制元素數目。

視圖和品類

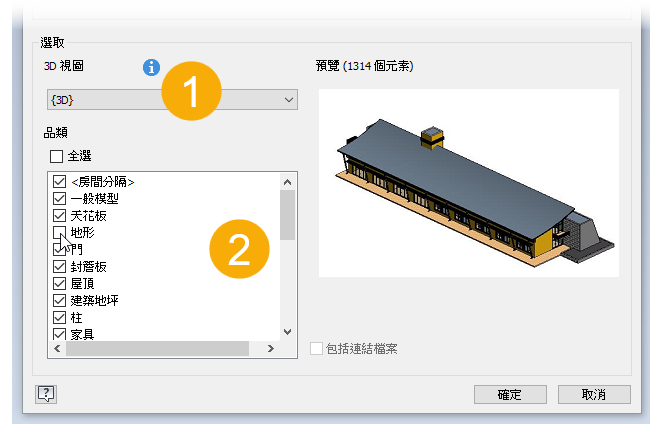

  1. Revit 3D 視圖由 Revit 使用者建立，以滿足檢視需求和其他需求。無法在 Inventor 中定義這些視圖，或者修改其定義。您可以從可用視圖中選擇要匯入的視圖。只有可見元素會匯入。
  2. 選取視圖後，您可以使用「品類」選擇器進一步調整匯入內容。僅選取需要做為參考的品類。Inventor「匯入」對話方塊會顯示所選視圖的可見元素數目，但此數目僅針對其在 Inventor 中是大是小提供一個粗略的想法。

建議

請花一些時間與 Revit 使用者討論您的專案或設計，以確定完成您的設計所需的最小元素數目。通常，您應匯入與您的設計直接相關的元素，以及用於檢視環境的一些其他可能元素。

重要注意事項

與 Revit 資料提供者討論時，以下是要記住的一些重點：
