建立擠出特徵
建立擠出特徵的方式有三種：從草圖輪廓、從面或從基本圖元。
新增功能：2022
從草圖輪廓建立擠出時，指定的擠出結果 (實體或曲面) 可決定您可以選取的幾何圖形。例如，當指定表面擠出時，可以選取由草圖曲線或投影面的邊構成的開放或封閉迴路。指定實體擠出時，您可以選取迴路或面域。
當您從基本圖元造型建立草圖特徵時，可自動執行繪製和擠出程序。在「基本圖元」面板上，例如，您可以使用「方塊」建立正方形或矩形特徵或本體，或使用「圓柱」建立圓柱特徵或本體。您可以選取草圖的起始平面、定義輪廓，然後建立擠出實體。

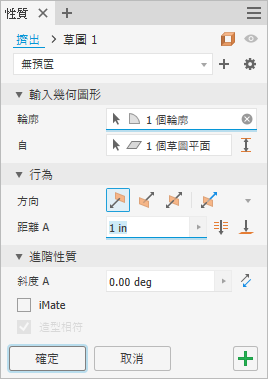

「擠出」指令使用「性質」面板來定義特徵。如果您不熟悉 Inventor「性質」面板，請參閱〈關於「性質」面板〉，
以瞭解工作流程、行為和進階選項，例如面板功能表和進階設定。請記住，在「性質」面板由上而下進行設定時，您在區段中所做的選取會決定下一個區段中顯示的選項。
「預置」依預設會隱藏。如果您要為常用造型建立擠出預置，請在「進階設定」功能表中取消勾選「隱藏預置」。若要進一步瞭解預置，請參閱〈使用預置〉。
從輪廓建立擠出
需要有包含草圖幾何圖形的既有輪廓，才能建立擠出。有效的幾何圖形可以是：
- 新草圖，其中包含一或多個尚未用來建立任何特徵的輪廓。
- 所含幾何圖形可建立一個或多個封閉面域的草圖。
- 既有草圖，該草圖已由特徵消耗且在啟動該指令時可見。依預設，「進階功能表」選項「使用 (+) 時保持草圖可見」處於打開狀態。
- 沒有草圖也沒問題！草圖指令會啟動。按一下工作平面或面，然後開始繪製草圖。
在功能區上，按一下「3D 模型」頁籤
「建立」面板 「擠出」
。如果草圖中只有一個輪廓，則會自動選取該輪廓。否則，請選取一個草圖輪廓。
依預設，「擠出」會從開放或封閉輪廓建立實體本體。您也可以從開放或封閉輪廓，將草圖擠出為曲面本體。
「性質」面板頂端是軌跡。在路徑右側，選取「曲面」模式
。所選項決定「性質」面板中顯示的選項。「曲面」模式狀態 (打開/關閉) 會與預置一起儲存。注意事項: 曲面做為建構曲面以終止其他特徵，或者做為分割工具以建立分割零件，或將零件分割為多個本體。「曲面」選項不可用於組合擠出或基本圖元。指定輸入幾何圖形。您可以使用窗選方式快速選取相同草圖內的多個封閉輪廓。
注意事項: 使用「從」和「至」選項，可取得與舊版所用「與面的距離」和「介於」方法相同的結果。重要: 在特徵預覽期間，可以對可見的草圖標註進行編輯，而無需進入草圖環境。輪廓 - 依預設，輪廓選取器處於作用中狀態，並且會發生以下情況：
一個輪廓 - 如果草圖只包含一個封閉輪廓，系統會自動選取該輪廓。
多個輪廓 - 選取用來定義所需擠出或本體的輪廓或面域。
注意事項: 對於零件特徵，可以使用共用草圖做為輪廓。手動共用草圖的步驟：
- 在瀏覽器中，在要用來顯示草圖節點之草圖所在的特徵旁邊，按一下加號。
- 在草圖圖示上按一下右鍵，然後按一下「共用草圖」。將自動共用您在多個特徵中使用的任何草圖。
自 - 依預設，會從草圖平面開始擠出。若要變更選取，請在「自」欄位中按一下「x」以清除選取，並選擇其他起始平面。工作平面、草圖平面和平物面是有效的輸入。

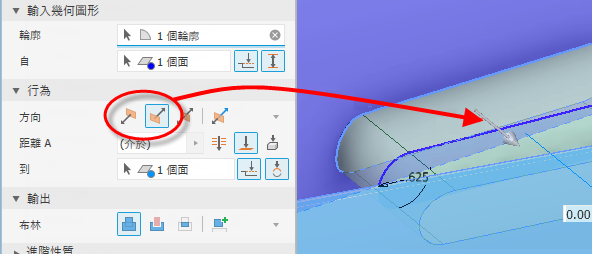

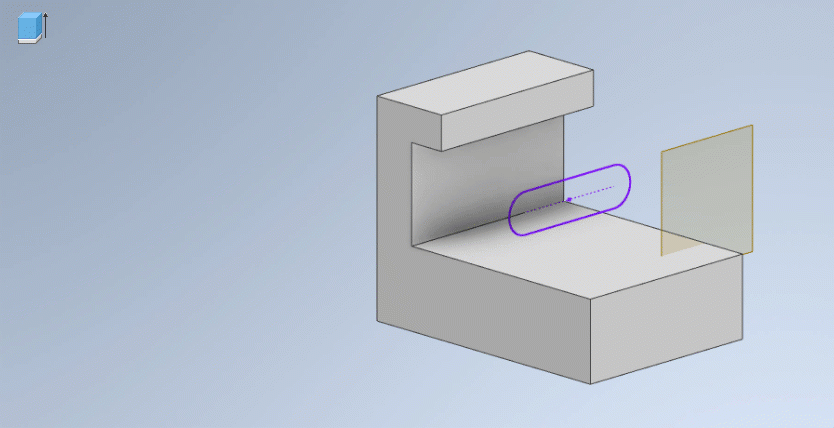

介於 - 在兩個面之間擠出造型時使用。選取「從」和「至」面，然後選取「輸出」類型。草圖不必位於任何一個面上。注意事項: 如果解法不是您使用「預設」方向所尋找的解法，請按一下「翻轉的方向」並切換「替用解法」以查看其他解法。
延伸面至終止特徵 -「自」選取項與擠出輪廓不相交時，會自動啟用此選項。您也可以手動打開或關閉此選項。若要關閉該選項，請按一下 。以下範例說明如何將「自」和「到」一起使用：
指定「行為」參數，首先從可用選項中選擇：
方向 (預設) - 僅向一個方向擠出。擠出終止面平行於草圖平面。
翻轉方向 - 向「方向」的相反方向擠出。
對稱 - 向草圖平面的兩個相反方向擠出，且在每個方向使用指定「距離 A」值的一半。
不對稱 - 向草圖平面的兩個相反方向擠出，且使用「距離 A」和「距離 B」這兩個值。針對每個距離輸入一個值。按一下
以反轉擠出方向，並使用指定的值。
距離 A - 指定起始和終止平面的擠出深度。對於基準特徵，它會顯示擠出輪廓的負值或正值，或輸入的值。拖曳操控點將修改值。
距離 B - 指定次要方向的深度。選取「不對稱」時會顯示此選項。
通過全部 - 依指定的方向穿過所有特徵和草圖擠出輪廓。拖曳輪廓的邊會將擠出翻轉到草圖平面的另一側。「接合」作業不可用。
至 - 對於零件擠出，選取要在其上終止擠出的終點、頂點、面或平面。對於點和頂點，在平行於通過選取的點或頂點的草圖平面的平面上終止零件特徵。對於面或平面，在選取的面上或者在延伸到終止平面之外的面上終止零件特徵。- 延伸面至終止特徵 -「自」選取項與擠出輪廓不相交時，會自動啟用此選項。您也可以手動打開或關閉此選項。

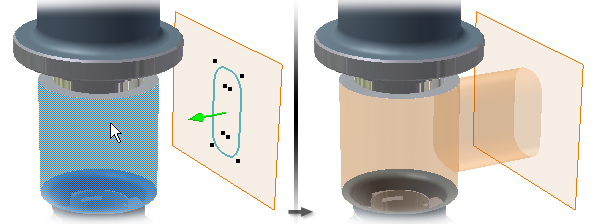

替用解法 - 如果終止面的選項不明確，請指定擠出終止於最近的面。如果選取「替用解法」，擠出將終止於圓柱的近端：

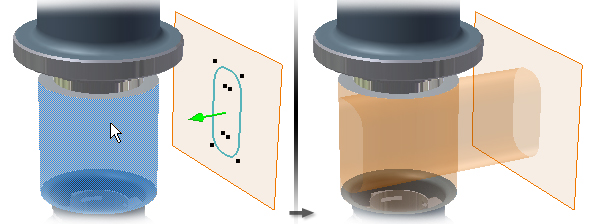

如果除選「替用解法」，擠出將終止於圓柱的遠端：
選取平物面做為「至」面時，「替用解法」不適用於「性質」面板，且不會顯示在其中。
對於組合擠出，可以選取位於其他元件上的草圖點、頂點、面和平面。若要選取，工作平面和工作點必須與要建立的組合擠出位於同一組合層級。
到下一個 - (不適用於基準特徵或組合迴轉。)選取要在其上終止指定方向擠出的下一個可能的面或平面。拖曳操控點會將擠出翻轉到草圖平面的任何一側。使用「終止符」選取器選取要在其上終止擠出的實體或曲面，然後選取擠出方向。注意事項: 下一個面或本體必須與要擠出的輪廓完全相交，擠出才有效。
在「輸出」區段中，選擇以下其中一項以指定布林運算：
接合 - 將由擠出特徵建立的體積加入到其他特徵或本體。不適用於組合擠出。
切割 - 將由擠出特徵建立的體積從其他特徵或本體中移除。
相交 - 從擠出特徵和其他特徵的共用體積建立特徵。刪除未包括在共用體積中的材料。不適用於組合擠出。
新實體 - 建立實體本體。如果擠出是零件檔中的第一個實體特徵，此選項為預設選項。選取此選項可使用既有實體本體在零件檔中建立單獨的本體。每個本體均為獨立於其他本體的獨立特徵集合。本體可以與其他本體共用特徵。如果需要，請更名本體。如果零件檔中有多個本體，請按一下「輸出」區段中的「實體」選取器，以選擇一個或多個參與本體。
注意事項: 在多重本體零件中，直到選取實體或「新實體」選項，才會顯示特徵預覽。注意事項: 系統會針對非基準特徵定義顯示「輸出」區段。如果特徵是零件基準 (第一個) 特徵，則「接合」是唯一可用的建立作業。該指令會預覽布林運算方向。若要關閉該指令的預測性質，請在「性質」面板的進階功能表中，按一下 (以取消勾選)「預測布林運算」。如果勾選此選項，即會預測方向。
在「進階性質」區段中，您可以指定其他選項。
斜度 A - 設定正垂於草圖平面的推拔角度 (0～180)。推拔的延伸，兩個方面相等。

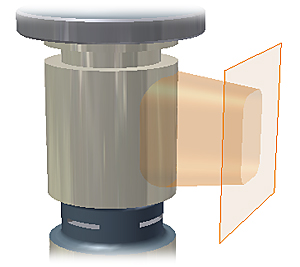

注意事項: 在「性質」面板編輯欄位上按一下時，圖元區內控制會啟用。正的推拔角度會沿著擠出向量增加剖面面積：

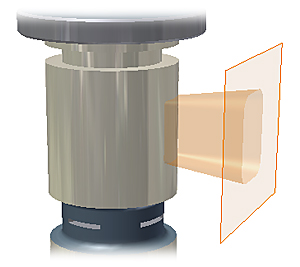

負的推拔角度會沿著擠出向量減小剖面面積：

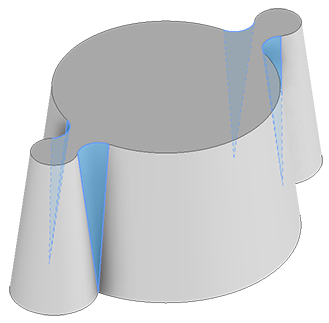

與相鄰面域搭配使用時，推拔會合併和混成面，以建立單一特徵。
iMate - 將 iMate 放置在封閉迴路上 (例如擠出的圓柱、迴轉特徵或孔)。Autodesk Inventor 會嘗試將 iMate 放置在最可能有用的封閉迴路上。在大多數情況下，僅在每個零件上放置一個或兩個 iMate。
造型相符 - 如果您在零件檔中選取一個開放輪廓，請指定是否要使造型相符；如果是這樣，請選取要保留的一側。
如果選取了邊，「造型相符」將建立洪水填滿類型的作業。輪廓的開放端將延伸至共有邊或面。所需的面將縫合在一起，以與擠出本體完全相交。
除選該選項時，系統會將輪廓的開放端延伸至零件來封閉開放輪廓。將透過包括草圖平面與零件相交形成的邊來封閉間隙。將如同指定了封閉輪廓那樣建立擠出。
按一下「確定」或
(建立新特徵)，以繼續定義擠出特徵。
建立在距面一段距離處終止的擠出
輪廓草圖不必位於擠出的原始平面。
按一下「3D 模型」頁籤
「建立」面板 「擠出」。如果草圖中只有一個輪廓，則會自動選取該輪廓。否則，請選取一個草圖輪廓。
選取擠出的起始面、工作平面或曲面。「自」選取項與擠出輪廓不相交時，
「延伸面至終止特徵」選項會自動啟用。您可以手動變更選項。指定「行為」選項，可以是方向和距離、到另一個面等。視所選取項而異，「延伸面以終止特徵」選項可能已打開。如果解法模稜兩可 (例如，終止於曲面)，請嘗試套用
「替用解法」選項。注意事項: 使用多重本體實體時，您將需要啟用「實體」選取器，並按一下所需本體或直接建立新本體，以將擠出指定為另一個本體的一部分。按一下「確定」或
(建立新特徵)，以繼續定義擠出特徵。
從基本圖元建立擠出
按一下「3D 模型」頁籤
「基本圖元」面板 「方塊」
或「3D 模型」頁籤 「基本圖元」面板 「圓柱」
。選取草圖平面。草圖平面可以是一個原點平面、工作平面或平物面。
執行以下其中一項作業，來定義造型：
- 對於方塊，請按一下以定義中心，然後按一下以定義角點。
- 對於圓柱，請按一下以定義中心，然後按一下以定義直徑。
指定「行為」參數，首先從可用選項中選擇：
- 方向 (預設) - 僅向一個方向擠出。擠出終止面平行於草圖平面。
- 翻轉方向 - 向「方向」(預設) 的相反方向擠出。
- 對稱 - 向草圖平面的兩個相反方向擠出，且在每個方向使用指定「距離 A」值的一半。
- 不對稱 - 向草圖平面的兩個相反方向擠出，且使用「距離 A」和「距離 B」這兩個值。針對每個距離輸入一個值。按一下 以反轉擠出方向，並使用指定的值。
距離 A - 指定起始和終止平面的擠出深度。對於基準特徵，它會顯示擠出輪廓的負值或正值，或輸入的值。拖曳操控點將修改值。
距離 B - 指定次要方向的深度。選取「不對稱」時會顯示此選項。
- 通過全部 - 依指定的方向穿過所有特徵和草圖擠出輪廓。拖曳輪廓的邊會將擠出翻轉到草圖平面的另一側。「接合」作業不可用。
- 至 - 對於零件擠出，選取要在其上終止擠出的終點、頂點、面或平面。對於點和頂點，在平行於通過選取的點或頂點的草圖平面的平面上終止零件特徵。對於面或平面，在選取的面上或者在延伸到終止平面之外的面上終止零件特徵。按一下 「延伸面至終止特徵」，會在延伸出終止平面的面上終止零件特徵。
對於組合擠出，可以選取位於其他元件上的草圖點、頂點、面和平面。若要選取，工作平面和工作點必須與要建立的組合擠出位於同一組合層級。
- 到下一個 - (不適用於基準特徵或組合迴轉。)選取要在其上終止指定方向擠出的下一個可能的面或平面。拖曳操控點會將擠出翻轉到草圖平面的任何一側。使用「終止符」選取器選取要在其上終止擠出的實體或曲面，然後選取擠出方向。
在「輸出」區段中，選擇以下其中一項以指定布林運算：
- 接合 - 將由擠出特徵建立的體積加入到其他特徵或本體。不適用於組合擠出。
- 切割 - 將由擠出特徵建立的體積從其他特徵或本體中移除。
- 相交 - 從擠出特徵和其他特徵的共用體積建立特徵。刪除未包括在共用體積中的材料。不適用於組合擠出。
- 新實體 - 建立實體本體。如果擠出是零件檔中的第一個實體特徵，此選項為預設選項。選取此選項可使用既有實體本體在零件檔中建立單獨的本體。每個本體均為獨立於其他本體的獨立特徵集合。本體可以與其他本體共用特徵。如果需要，請更名本體。
如果零件檔中有多個本體，請按一下「輸出」區段中的「實體」選取器，以選擇一個或多個參與本體。
注意事項: 在多重本體零件中，直到選取實體或「新實體」選項，才會顯示特徵預覽。該指令會預覽布林運算方向。若要關閉該指令的預測性質，請在「性質」面板的進階功能表中，按一下「預測布林運算」。如果勾選此選項，即會預測方向。
在「進階性質」區段中，您可以指定其他選項。
斜度 A - 設定正垂於草圖平面的推拔角度 (0～180)。推拔的延伸，兩個方面相等。
正的推拔角度會沿著擠出向量增加剖面面積：
負的推拔角度會沿著擠出向量減小剖面面積：
iMate - 將 iMate 放置在封閉迴路上 (例如擠出的圓柱、迴轉特徵或孔)。Autodesk Inventor 會嘗試將 iMate 放置在最可能有用的封閉迴路上。在大多數情況下，僅在每個零件上放置一個或兩個 iMate。
造型相符 - 如果您在零件檔中選取一個開放輪廓，請指定是否要使造型相符；如果是這樣，請選取要保留的一側。
如果選取了邊，「造型相符」將建立洪水填滿類型的作業。輪廓的開放端將延伸至共有邊或面。所需的面將縫合在一起，以與擠出本體完全相交。
除選該選項時，系統會將輪廓的開放端延伸至零件來封閉開放輪廓。將透過包括草圖平面與零件相交形成的邊來封閉間隙。將如同指定了封閉輪廓那樣建立擠出。
按一下「確定」或
(建立新特徵)，以繼續定義擠出特徵。
編輯擠出特徵
在圖形視窗或瀏覽器中，於特徵上按一下右鍵，然後選擇「編輯特徵」。您可以按兩下瀏覽器節點以編輯特徵。
將顯示「性質」面板。
變更定義值、特徵終止方式，或者特徵是與另一特徵接合、切割或相交，還是新特徵。
若要編輯特徵草圖，請在「性質」面板軌跡文字中，按一下「草圖#」，然後開始編輯草圖。若要取得更多資訊，請參閱〈建立和編輯草圖〉。
