修改接合形式或將接合形式套用至框架

新增功能：2021

在開啟組合模型的組合環境中啟動。

斜接

斜接框架構件的末端。

1. 在功能區上，按一下「設計」頁籤 「框架」面板 「斜接」。

2. 執行以下作業之一：

   • 選取單對要斜接的框架構件。
   • 選取多個要斜接的框架構件。

3. (可選) 選取一個已儲存的預置，以規劃斜接。

4. 若要用斜接取代既有接合形式，請按一下「進階設定」功能表並選取「刪除既有接合形式」。如果沒有必要刪除既有接合形式，請清除此選項。

5. 選取斜接類型：

   • 完整斜接切割
   • 平分斜接切割

   下圖顯示斜接切割類型在套用到不同大小的框架構件時的差異。



6. 選取或輸入斜接切割之間的距離。

7. 選取偏移類型：

   • 預設
   • 翻轉
   • 對稱

8. 按一下「套用」。

9. 依需要繼續套用斜接至框架構件。完成後，按一下「確定」。

轉角接合

透過加長或縮短框架構件來建立轉角接合。

1. 在功能區上，按一下「設計」頁籤 「框架」面板 「轉角接合」。

2. (可選) 選取一個已儲存的預置。

3. 若要透過該作業取代既有接合形式，請按一下「進階設定」功能表並選取「刪除既有接合形式」。如果不想刪除既有接合形式，請清除此選項。

4. 按一下以選取要修剪或延伸的第一個框架構件。

5. 按一下以選取要修剪或延伸的第二個框架構件。

   第一次選取會以黃色預覽，第二次選取會以藍色預覽。藍色選取項表示要修剪的構件。

   注意事項: 您可以繼續選取框架構件，並將其加入至作業。如果您選取兩個以上的參與件，則選取的所有構件均會變為藍色預覽，並且難以預測要修剪或延伸哪些構件。

6. (可選) 按一下「翻轉構件」可反轉選取。例如，如果選取了兩個構件，則黃色選取項會變為藍色，藍色選取項會變為黃色。

7. (可選) 為「偏移 1」和「偏移 2」輸入值。

8. 按一下「套用」。

9. 視需要繼續建立轉角接合。完成後，按一下「確定」。

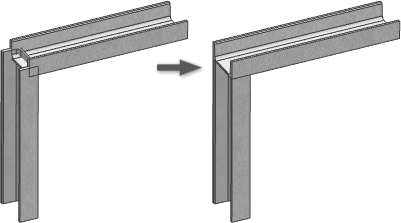

修剪/延伸至面

修剪或延伸框架構件至模型面。

1. 在功能區上，按一下「設計」頁籤 「框架」面板 「修剪/延伸」。
2. (可選) 按一下「進階設定」功能表以設定偏好。
3. 選取模型面，以定義切割或延伸的工具。
4. 選取要切割或加長的框架構件。

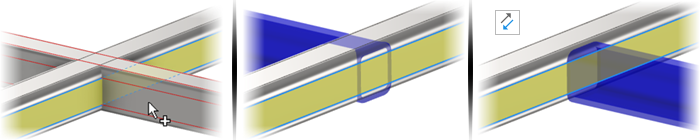

5. (可選) 按一下「翻轉面法線」以反轉要修剪或延伸的一側，如下圖所示。



6. 選取或輸入框架構件和模型面之間的偏移距離。

7. 按一下「套用」將框架構件延伸或修剪至所選的模型面。

8. 依需要繼續修剪或延伸框架構件，然後按一下「確定」。

套用「修剪/延伸」指令來切割角度時所產生的值，在「iProperty」/「自訂」頁籤中顯示為「切割詳圖 1」、「切割詳圖 2」等，並且可以包括在材料表和零件表中。

注意事項: 使用「全部重建」指令，可將此行為套用至在 Inventor 2019 之前的 Inventor 版本中建立的模型：開啟在舊版 Inventor 中建立的組合檔，然後按一下「管理」頁籤 「更新」面板 「全部重建」。

槽口

使用下列其中一個選項，修剪和延伸框架構件的末端，以建立槽口配合：

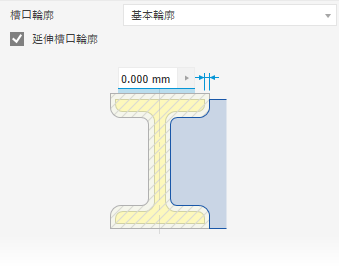

• 基本輪廓

• 自訂 I 樣板

• 自訂 C 樣板

• 自訂 T 樣板

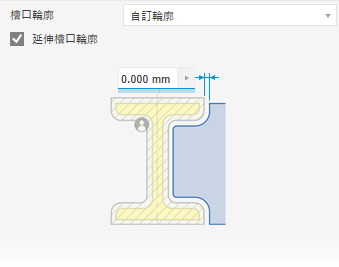

• 自訂輪廓

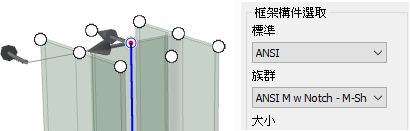

  注意事項: 若要使用「自訂輪廓」選項，請先在資源中心建立槽口造型，然後在組合中消耗包含自訂槽口輪廓的構件。

若要取得更多資訊，請按一下面板中的「如何建立自訂輪廓」，或參閱〈建立框架產生器槽口接合形式〉

1. 在功能區上，按一下「設計」頁籤 「框架」面板 「槽口」。

2. (可選) 選取一個已儲存的預置，以規劃槽口。

3. 若要用槽口取代既有接合形式，請按一下「進階設定」功能表並選取「刪除既有接合形式」。如果沒有必要刪除既有接合形式，請清除此選項。

4. 按一下以選取要接收槽口的框架構件。

5. 按一下以選取表示槽口造型的框架構件。

6. 選擇以下其中一項：

   • 指定「基本輪廓」，以設定槽口的單一偏移值。



   • 指定「自訂 I 樣板」、「自訂 C 樣板」或「自訂 T 樣板」，以設定多個偏移值。



   • 指定「自訂輪廓」(如果可用)，以使用資源中心族群中的自訂槽口輪廓。



7. (可選)



   • 勾選「延伸槽口輪廓」(如果可用)，以將輪廓延伸到交點。

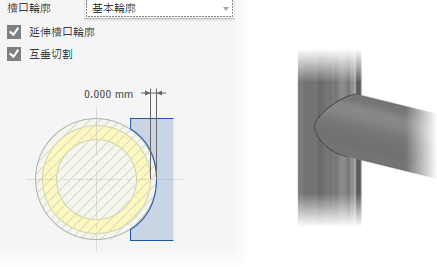

   • 勾選「互垂切割」(如果可用)，以建立精確的交點 (如管的雷射切割槽口)。

8. 按一下「套用」為所選框架構件建立槽口。



9. 依需要繼續槽口框架構件。完成後，按一下「確定」。

加長/縮短框架構件

延伸或縮回一個或兩個框架構件端。

1. 在功能區上，按一下「設計」頁籤 「框架」面板 「加長/縮短」。
2. (可選) 選取一個已儲存的預置。
3. 若要取代既有接合形式，請按一下「進階設定」功能表並選取「刪除既有接合形式」。如果沒有必要刪除既有接合形式，請清除此選項。
4. 選取要加長或縮短的框架構件。點選框架構件上要延伸或縮回的一端附近的點。
5. 選取偏移類型：
   • 預設
   • 翻轉
   • 對稱
   • 不對稱
6. 輸入框架構件和模型面之間的偏移值。正數表示延伸；負數表示縮回。
7. 按一下「套用」以延伸或縮回所選的框架構件。
8. 依需要繼續延伸或縮回構件。完成後，按一下「確定」。

移除接合形式

移除接合形式，並將所選框架構件返回到其原始插入狀態。

1. 在功能區上，按一下「設計」頁籤。按一下「框架」面板下拉式箭頭，並選取「移除接合形式」。
2. 按一下以選取要從中移除接合形式的框架構件。
3. 按一下「套用」將接合形式從所選框架構件中移除。
4. 可根據需要繼續移除接合形式。完成後，按一下「確定」。
