建立自訂使用者座標系統 (UCS)

您可以在 Autodesk Inventor 中定義多個使用者座標系統 (UCS)。

準備要使用「放置」或「建立」性質匯出的資料時，您可以選取 UCS。這可確保在接收應用程式中以恰當的方位匯入模型。

放置 UCS

在開啟的模型中，於「BIM 內容」環境中：

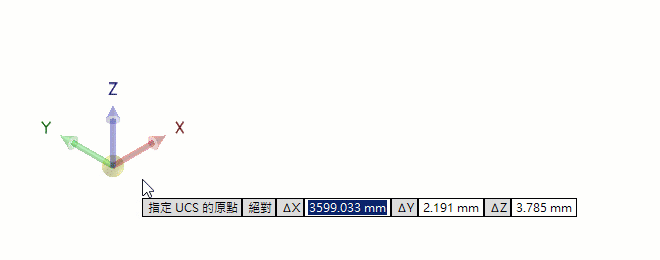

1. 在功能區的「座標系統」面板中，按一下「UCS」。
2. 按一下並拖曳軸線，以圍繞軸線旋轉 UCS。
3. 按一下並拖曳箭頭，以沿線性方向移動 UCS。
4. 按一下並拖曳軸線相交處的圓球，以在 3D 空間中重新定位 UCS。
5. (可選) 在作業過程中可以隨時輸入絕對 X、Y 和 Z 座標。
6. 準備就緒後，按一下右鍵並選取「完成」。UCS 為其位置和旋轉參數值定義了六個參數。
