以 AnyCAD 模型匯入 IFC 資料

瞭解將 IFC 資料匯入至 Inventor 設計的不同方式。

新增功能：2025、2025.2、2026

存取方式

匯入 CAD 檔案的存取點如下：

「首頁」「開啟」
「檔案」「開啟」「開啟」
「檔案」「開啟」「匯入 CAD 檔案」
快速存取工具列 (QAT) 「開啟」
「新零件」「管理」頁籤「插入」面板 「匯入」
將 IFC 檔案拖放至 Inventor 視窗標題列，或圖元區 (圖形區域)。
在組合文件中：「組合」頁籤「元件」面板 「放置匯入的 CAD 檔案」

您可以將其他 IFC 內容加入至既有 Inventor IFC 模型。

匯入 IFC 資料

無論是從 IFC 檔案建立新資料集，還是將其他 IFC 內容放置到已有 IFC 內容的模型中，工作流程都相似。有一個微小的差別：
- 新模型：在 QAT 或「首頁」頁籤上，按一下「開啟」。或者，使用任一其他存取點。
- 加入至既有模型：在「組合」頁籤「元件」面板展開「放置」下拉式清單，然後按一下「放置匯入的 CAD 檔案」。
在「開啟」對話方塊中：
- 將「檔案類型」設定為「IFC 檔案 (*.ifc; *.ifcXML; *.ifcZIP)」。
- 導覽至要匯入的 IFC 模型，並加以選取。
- 按一下「開啟」。此動作的執行時間與檔案大小有關，若時間較長，系統會顯示進度。
在「匯入」對話方塊中：
1. 「選項」頁籤
  - 匯入類型

    選取「參考模型」或「轉換模型」。
    - 參考模型
      - 保持與來源 IFC 模型的關聯性。當 IFC 模型變更時，Inventor 模型會收到通知，您可以選擇是否更新模型。
      - 是唯讀的。必須在建立 IFC 檔案的應用程式中，變更來源 IFC 模型。
      - 使用匯入的模型，您可以：

        將 Inventor 元件約束至幾何圖形。

        將幾何圖形投影至其他 Inventor 模型。

        隱藏元件。

        抑制或中斷來源檔案與參考檔案之間的連結。

        修改 iProperty 和複製 AEC 性質。

        取代材料表欄位。
    - 轉換模型
      - 建立與 IFC 元素對應的原生 Inventor 檔案。可以對檔案進行任何修改，或刪除檔案。
      - 不會保持與來源資料的關聯性。會忽略對來源 IFC 資料的變更。
  - 匯入方式
    - 多重本體：將 IFC 元素匯入為個別本體，這些本體合併可建立一個模型。不會匯入性質。本體會根據其 IFC 類別放置在資料夾中。
    - 組合：將 IFC 元素匯入為個別 Inventor 文件。可以匯入性質。對於參考模型，文件會保留在組合檔中，且無法以其他方式存取。
    - 做為網面：選取此選項，以將 IFC 資料明確匯入為網面物件。否則，會根據 IFC 資料定義，將物件匯入為實體、曲面或網面。對於大型資料集，網面可以加快匯入程序。
    - 匯入性質
      - 做為參數：將 IFC 性質儲存為 Inventor 參數，並儲存每個元素的例證性質。對於參考和轉換模型，存取某些性質的方式有何不同。

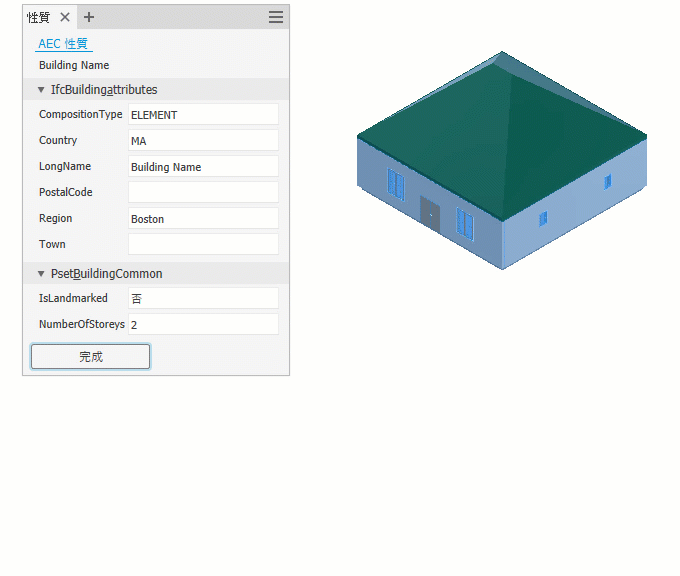

        對於參考模型，可在元件瀏覽器節點上按一下右鍵，然後在功能表中按一下「AEC 性質」，來存取參數和性質。「例證性質」僅適用於參考模型中的頂層節點。

        對於轉換模型，可以在瀏覽器節點上按一下右鍵，然後按一下「AEC 性質」，以檢視性質。使用「參數」指令、「iProperty」和「例證性質」，以修改性質值。使用「例證性質」指令，可存取元素性質。

        做為自訂 iProperty：此選項可對匯入的參數進行標記，以匯出為自訂 iProperty。可在「iProperty」對話方塊的「自訂」頁籤上，存取這些性質。
      注意事項: 不會匯入 IFC 檔案中的空參數、性質資料夾和欄位。如果稍後填入這些內容，參考模型將隨變更而更新。
  - Inventor 長度單位

    指定用於匯入的文件單位。單位類型有：「從來源」、「英吋」、「英呎」、「公分」、「公釐」、「公尺」、「微米」。
  - 匯入摘要
    - 在對話方塊區段中所做的選擇，會在摘要中顯示為圖示。
    例如：以下摘要將為作用中匯入選取的選項報告為：1) 已轉換，2) 做為具有元件的組合，3) 使用 IFC 參數，4) 標記為要匯出，並展示為自訂 iProperty。如果匯入為網面，則會顯示其他圖示。
    - 載入模型後，「包含的元素」會顯示將匯入為 Inventor 零件的元素數量。

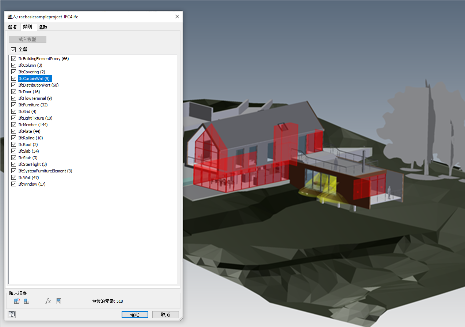

2. 「類別」頁籤

  「類別」頁籤可讓您使用 IFC 分類，管理匯入時包括或排除的內容。

  按一下「載入模型」，以在圖元區 (圖形區域) 查看模型預覽。將顯示要匯入之 IFC 類別的依字母順序排序清單。

  依預設，會選取所有類別。除選類別會從匯入中排除該類別中的所有元素。除選類別時，元素計數也會更新。

  秘訣: 使用此選項可移除不必要類別中的所有元素。
3. 「選取」頁籤

  也可在此處使用「載入模型」選項。元素會以「包括」圖示分層顯示，指示元素包括在匯入中。按一下圖示會將狀態從「包括」變更為「排除」。該組合、資料夾或元素中包含的所有元素，均會從匯入中排除。這可讓您僅匯入任何類別中需要的元素。再次按一下該圖示可回復排除項目。

  秘訣: 結合「類別」和「選取」頁籤的功能，可以建立您的設計所需的精確匯入。「類別」適用於批量移除不必要的幾何圖形，而「選取」頁籤有助於微調匯入結果。

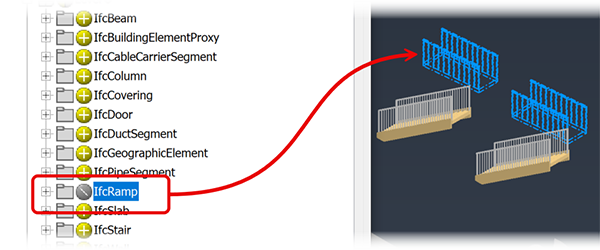

  以下範例展示一組被排除的坡道。
按一下「確定」。檔案會匯入為次組合。您可以在 Inventor 組合中，放置模型的一個或多個例證。

注意事項: 如果匯入時發生錯誤，系統會顯示轉換記錄，以說明遇到的問題。
